Descrizione della Interfaccia da mini PCIe ad adattatore di visualizzazione
HMIYMINDP1 è definito come interfaccia di comunicazione industriale.
L'Interfaccia da mini PCIe ad adattatore di visualizzazione:

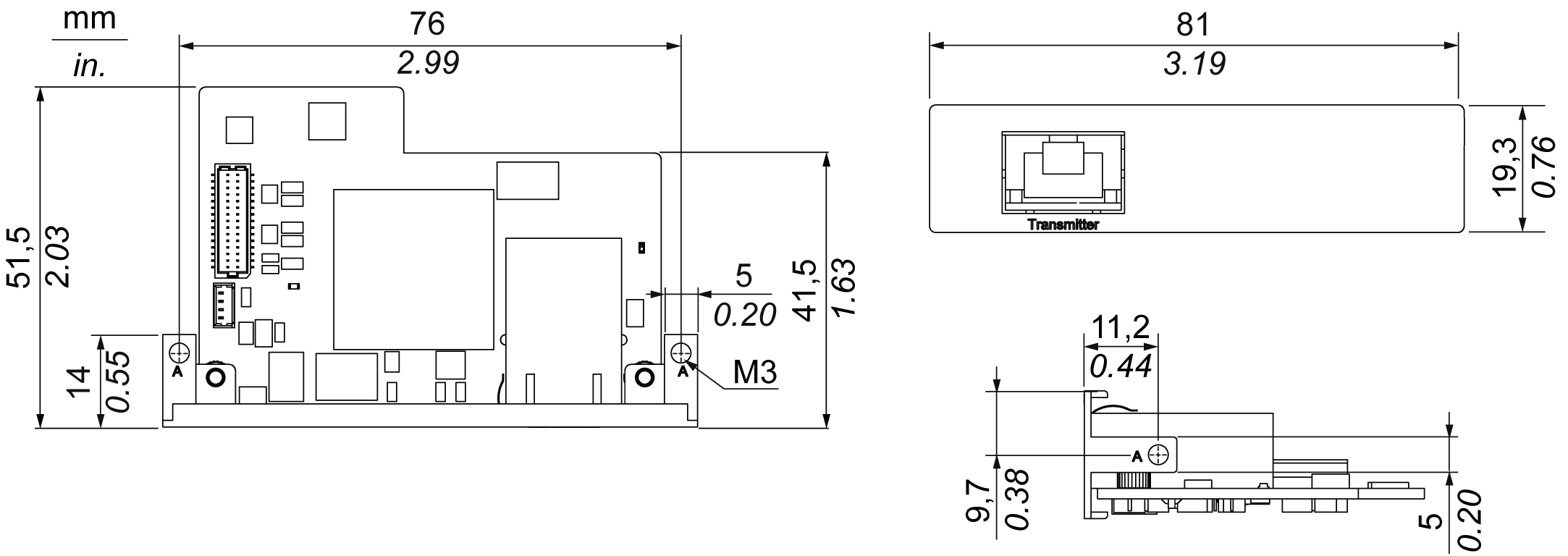

Dimensioni dell'Interfaccia da mini PCIe ad adattatore di visualizzazione:
Dati tecnici dell'Interfaccia da mini PCIe ad adattatore di visualizzazione:
|
Caratteristiche |
Valori |
|---|---|
|
Generale |
|
|
Tipo bus |
Scheda mini PCIe revisione 1.2 |
|
Connettori |
Porta RJ45 x1 |
|
Assorbimento |
Max. 3,3 W |
|
Temperatura opzionale |
0...45 °C (113 °F) |
|
Comunicazione |
|
|
Supporto grafico |
Supporto 2D |
|
Interfaccia di uscita |
RJ45 |
|
Risoluzione di uscita |
Fino a 1920 x 1080 |
|
Distanza di trasmissione da punto a punto |
100 m (328 ft) |
|
Cavo |
Cavo CAT6 Ethernet (CAT5e sotto condizione, vedere nota di seguito) |
NOTA: è possibile utilizzare il cavo CAT5e per una lunghezza limitata, in base alle condizioni ambientali e con la risoluzione massima di schermo di 1920 x 1080 pixel.
|
Codice prodotto |
Descrizione |
HMIBMP/HMIBMU |
HMIBMI/HMIBMO Expandable |
|---|---|---|---|
|
HMIYMINDP1 |
Interfaccia da mini PCIe ad adattatore di visualizzazione |
Sì(1)/(2)/(3) |
Sì(3) |
|
NOTA: HMIYMINDP1 con Box iPC è raggruppato con DM e Adattatore di visualizzazione insieme per lunghe distanze. (1) HMIYMINDP1 non utilizzabile con HMIYMINDVII1 o HMIYMINVGADVID1. (2) HMIYMINDP1 non utilizzabile con HMIYMINUSB1. |
|||

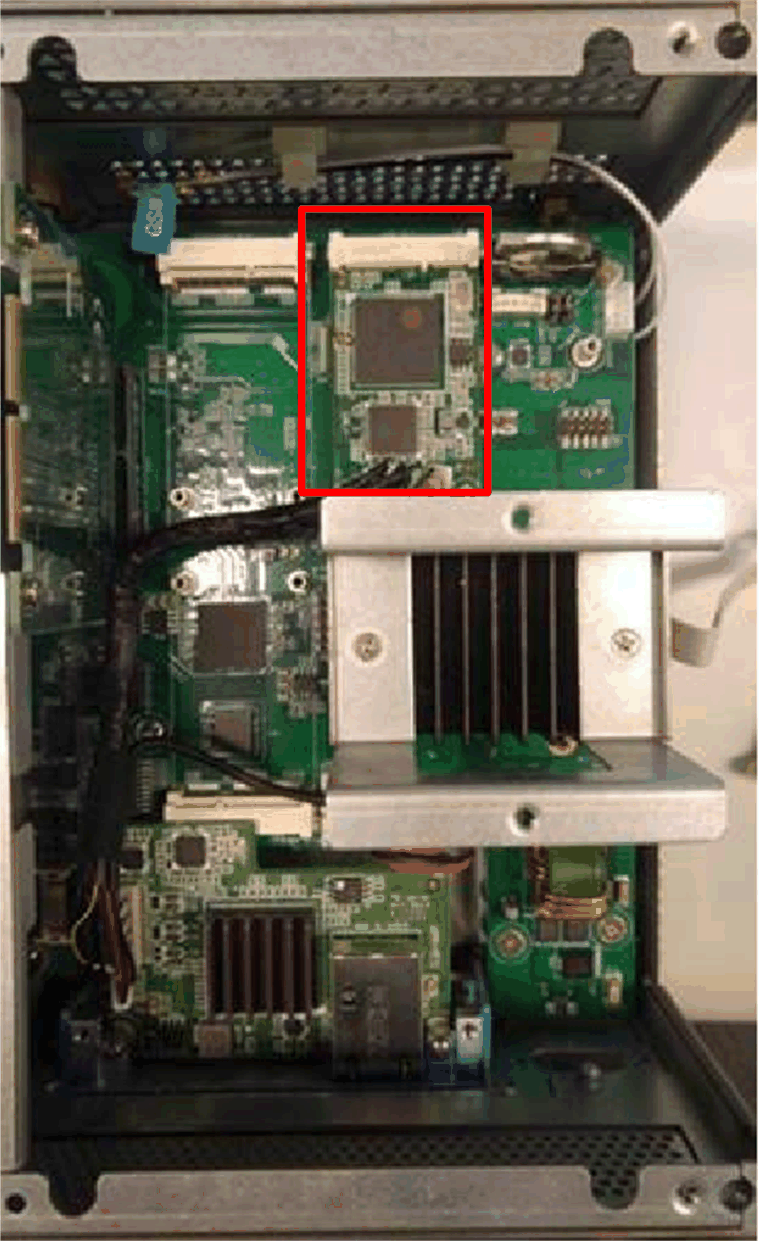

Box iPC Optimized:

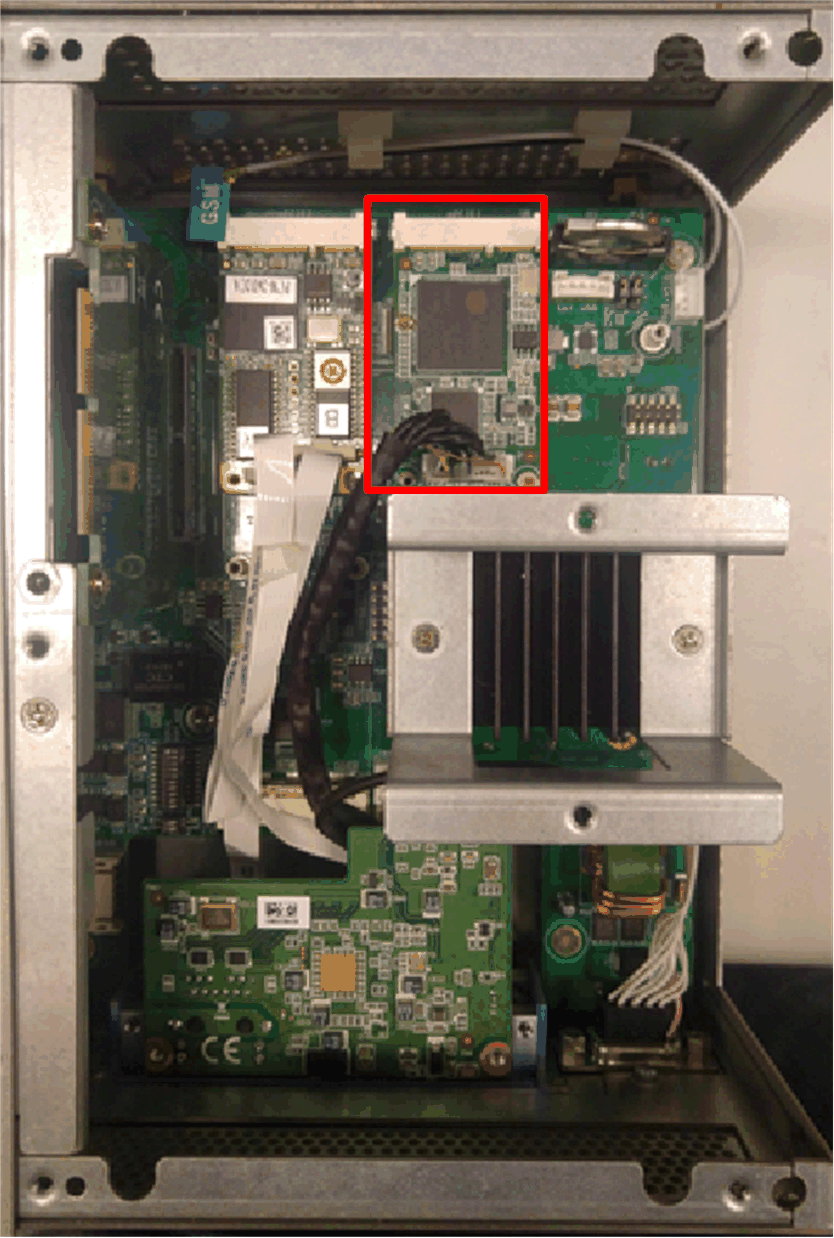

Box iPC Universal/Box iPC Performance:
NOTA:
oÈ possibile installare solo un'interfaccia opzionale HMIYMINDP1 nel Box iPC.
oInstallare l'interfaccia opzionale HMIYMINDP1 nello slot superiore del Box iPC Universal/Box iPC Performance e la scheda mini PCIe nel secondo slot.
Box iPC Universal/Box iPC Performance con due interfacce opzionali:
Installazione hardware e Gestione periferiche
I supporti di installazione del driver sono inclusi nei supporti di ripristino (chiavetta USB). Dopo aver installato l'interfaccia, è possibile verificare se è correttamente installata nel sistema tramite Gestione periferiche.
Installazione dei display remoti e installazione del trasmettitore per driver del display remoto
|
Passo |
Azione |
|---|---|
|
1 |
Collegare l'Interfaccia da mini PCIe ad adattatore di visualizzazione all'Adattatore di visualizzazione (vedere configurazione display remoto).
NOTA: oUtilizzare il cavo CAT5e/CAT6 per collegare l'interfaccia mini PCIe e il primo Adattatore di visualizzazione Modulo ricevitore. Utilizzare il cavo CAT5e/CAT6 per collegare il Modulo trasmettitore al Modulo ricevitore del successivo Adattatore di visualizzazione oPer configurare il Interfaccia da mini PCIe ad adattatore di visualizzazione, occorre installare il driver nel display sull'host PC. oSe l'host non ha un display, utilizzare la porta DP Box iPC per collegare il pannello di terza parte. |
|
2 |

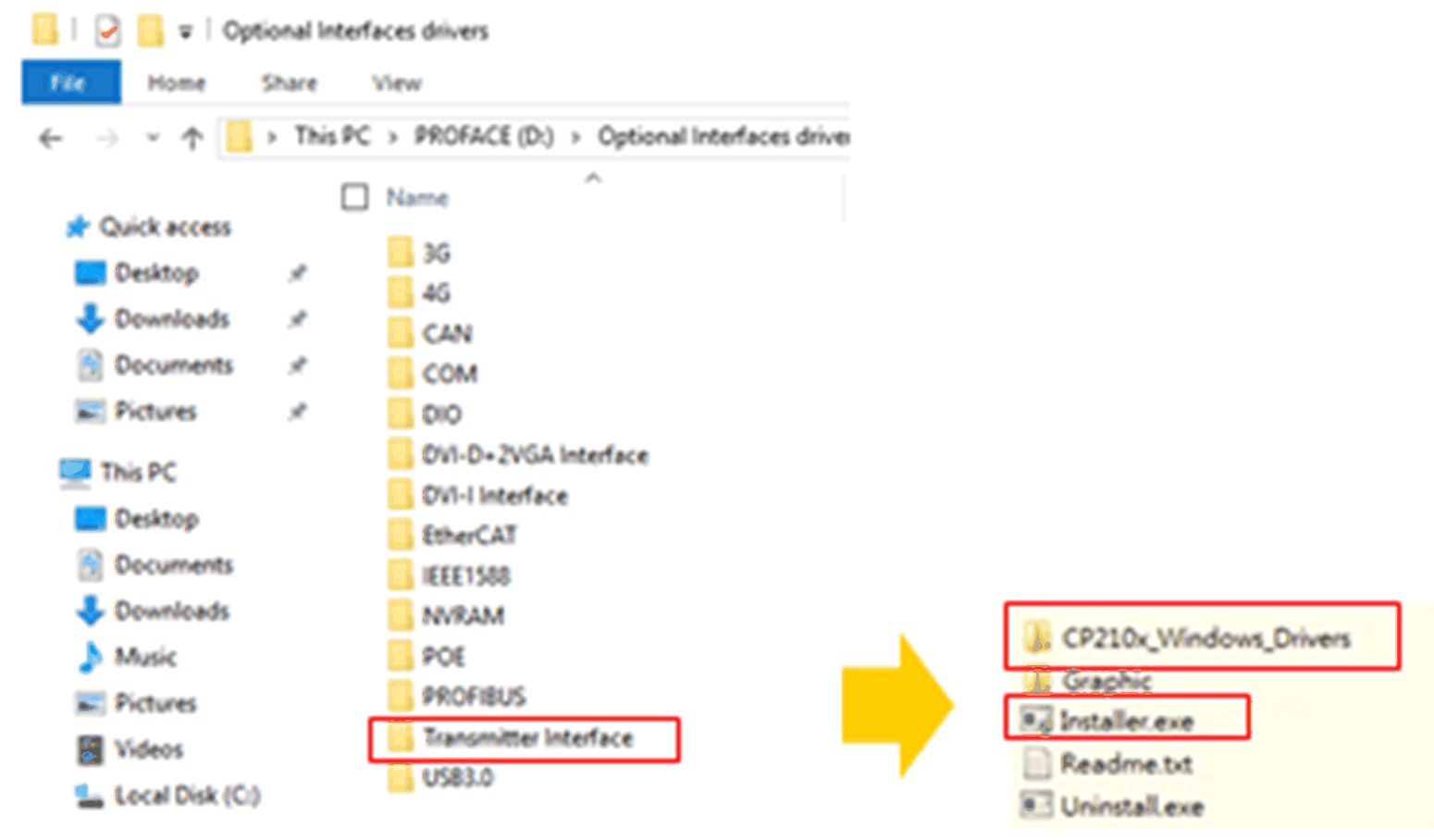

Aprire la cartella Optional Interfaces drivers e selezionare Transmitter Interface:
|
|
3 |
Eseguire CP210x_Windows_Drivers\CP210xVCPInstaller_x64.exe o CP210xVCPInstaller_x86.exe. |
|
4 |
Eseguire Graphic\Win7\setup.exe or Graphic\Win8.1\setup.exe or Graphic\Win10\setup.exe per installare il driver grafico. |
|
5 |

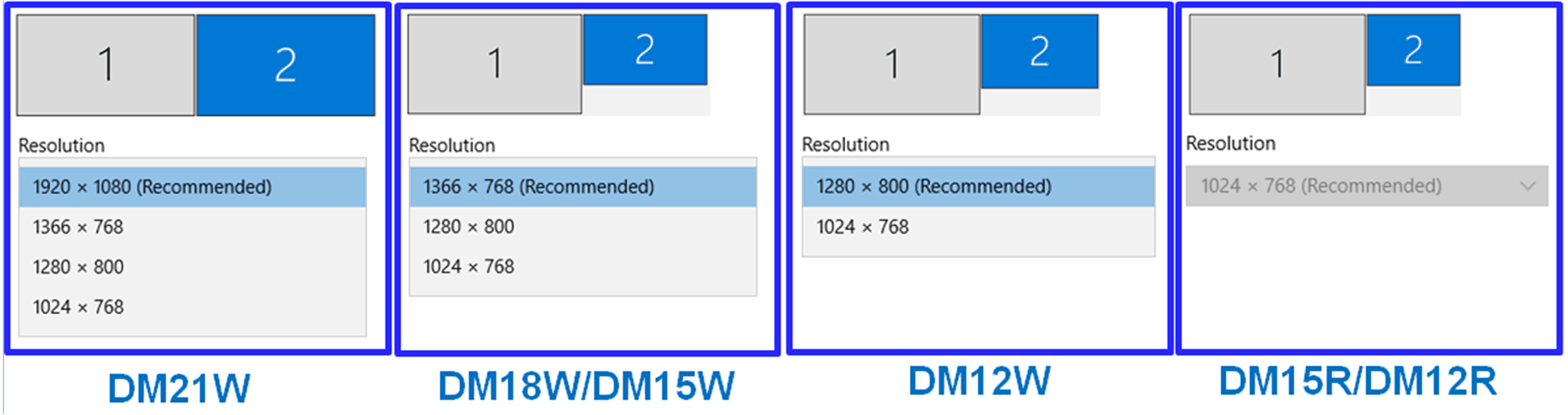

Il sistema cambia automaticamente la risoluzione consigliata (rilevando prima display) in base alla dimensione del pannello. Fare riferimento all'impostazione di risoluzione predefinita.
|
|
6 |
Per display su PC host: 1.Impostare il PC tablet per ogni display remoto. 2.Eseguire la calibrazione per 4:3 12” e 4:3 15” (resistiva) solo se la calibrazione tattile non è corretta.

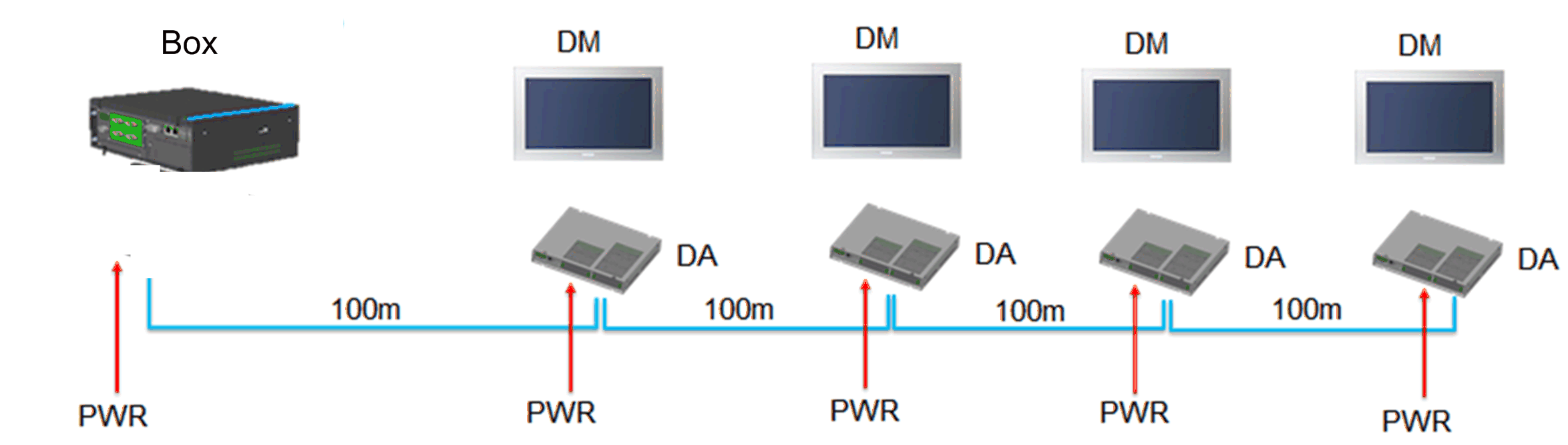

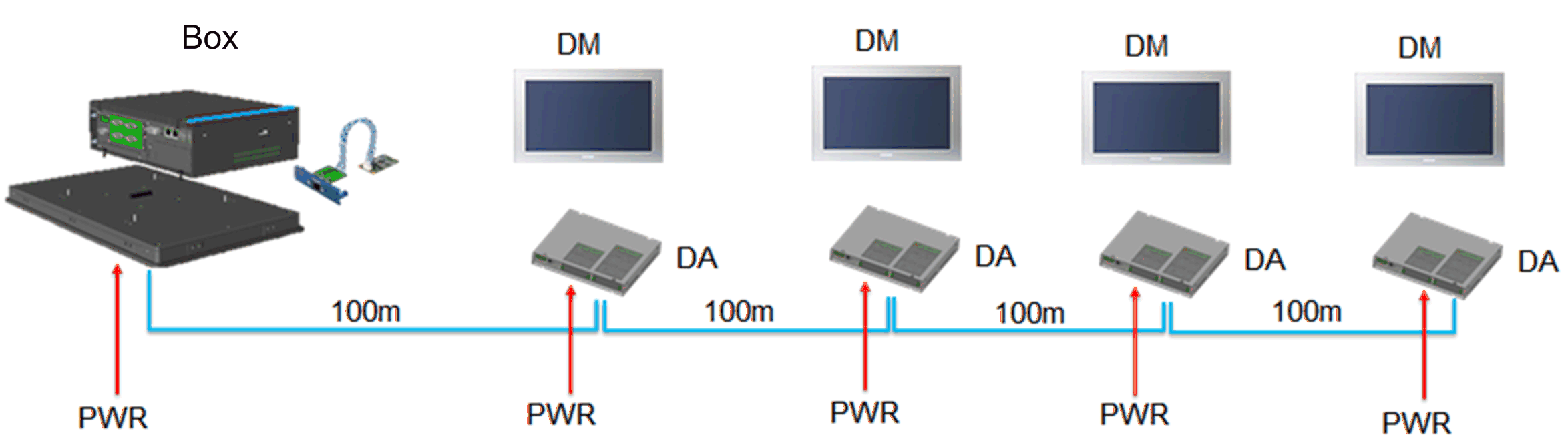

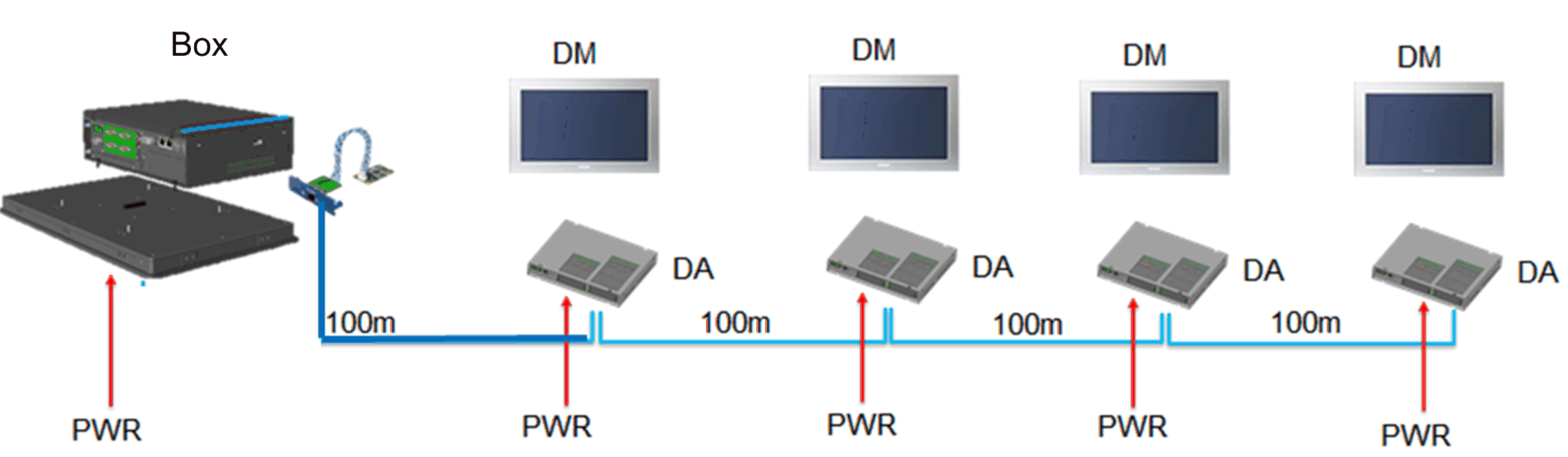

DM Modulo di visualizzazione DA Adattatore di visualizzazione PWR Alimentazione |
|
7 |
Una volta pronti i display configurati, il display sul PC host può essere rimosso se non usato.
|
Disinstallazione driver trasmettitore per display remoto
|
Passo |
Azione |
|---|---|
|
1 |
Eseguire Setup.exe per disinstallare il driver Interfaccia da mini PCIe ad adattatore di visualizzazione e il driver grafico. |
