EIPStartConnection: avviare una connessione

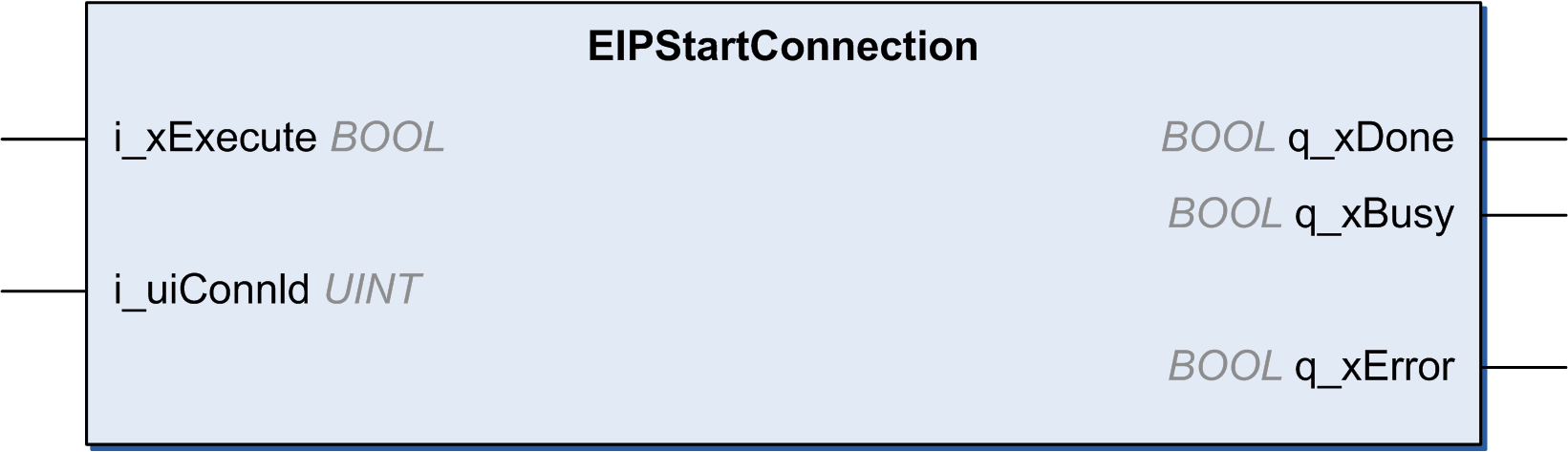

Descrizione del blocco funzionale
Questo blocco funzionale avvia la connessione specificata accedendo ai bit di controllo corrispondenti e quindi restituisce il risultato Done quando la connessione è avviata.
Questa tabella descrive la variabile di ingresso:
|
Ingresso |
Tipo di dati |
Commento |
|---|---|---|
|
i_xExecute |
BOOL |
Campo valori: FALSE, TRUE. Valore predefinito: FALSE. Un fronte di salita dell'ingresso Execute avvia il blocco funzione. Il blocco funzione continua a essere eseguito e l'uscita Busy è impostata a TRUE. oFALSE: se Enable è impostato a FALSE, le uscite Done, Error o CommandAborted vengono impostate a TRUE per un ciclo. oTRUE: se Enable è impostato a FALSE, le uscite Done, Error o CommandAborted rimangono impostate a TRUE. |
|
i_uiConnId |
UINT |
ID connessione. |
La seguente tabella descrive la variabile di uscita:
|
Uscita |
Tipo di dati |
Commento |
|---|---|---|
|
q_xDone |
BOOL |
Campo valori: FALSE, TRUE. Valore predefinito: FALSE. oFALSE: l'esecuzione non è stata avviata o è stato rilevato un errore. oTRUE: esecuzione terminata senza errori rilevati. |
|
q_xBusy |
BOOL |
Campo valori: FALSE, TRUE. Valore predefinito: FALSE. oFALSE: il blocco funzione non è in fase di esecuzione. oTRUE: il blocco funzione è in fase di esecuzione. |
|
q_xError |
BOOL |
Campo valori: FALSE, TRUE. Valore predefinito: FALSE. oFALSE: esecuzione del blocco funzione in corso, nessun errore rilevato. oTRUE: è stato rilevato un errore nell'esecuzione del blocco funzione. |
