EtherNet/IP Mapping I/O

Panoramica

Una volta configurati gli scambi dati, è possibile mappare le variabili da utilizzare nel programma.

Configurazione del mapping I/O EtherNet/IP Scanner

Passo	Azione
1	Nella Struttura dispositivi, fare doppio clic su gestore protocollo. Risultato: viene visualizzata la finestra di configurazione.
2	Selezionare la scheda Scanner I/O Mapping EtherNet/IP.

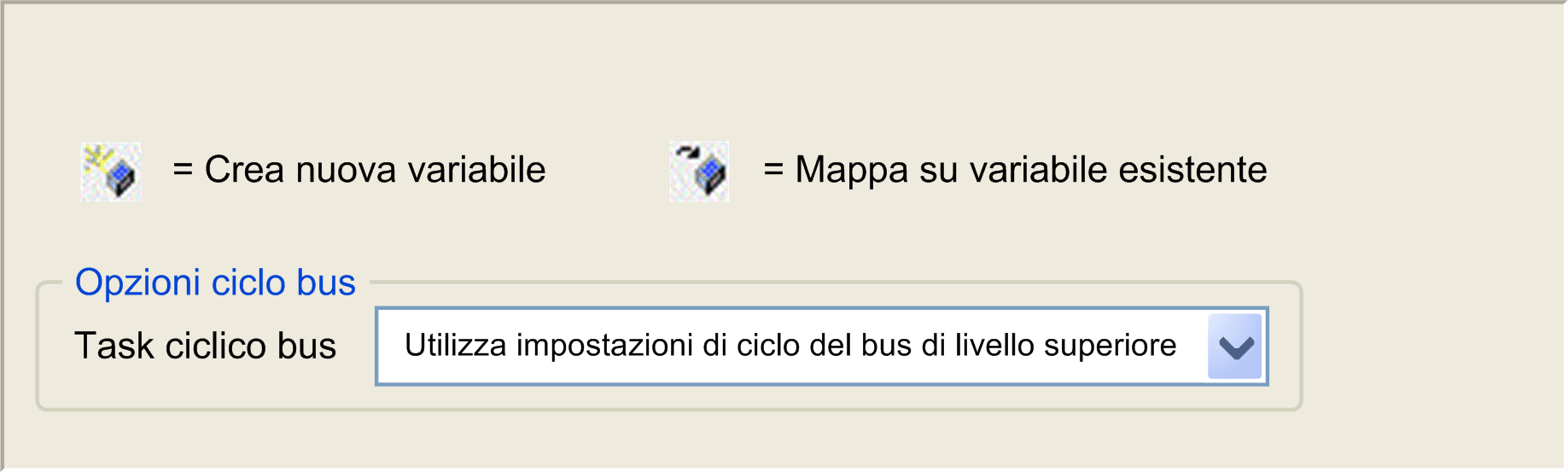

3	Selezionare il Task ciclo bus nell'elenco: oUtilizza impostazioni di ciclo del bus di livello superiore (predefinito), oMAST NOTA: Il parametro Task ciclo bus all'interno dell'editor del mapping I/O del dispositivo che contiene il gestore protocollo definisce il task responsabile dell'aggiornamento delle immagini di I/O (%QW, %IW). Queste immagini di I/O corrispondono alla richiesta EtherNet/IP inviata ai dispositivi di destinazione EtherNet/IP e ai bit di stato.

Passo

Azione

Nella Struttura dispositivi, fare doppio clic su gestore protocollo.

Risultato: viene visualizzata la finestra di configurazione.

Selezionare la scheda Scanner I/O Mapping EtherNet/IP.

Selezionare il Task ciclo bus nell'elenco:

oUtilizza impostazioni di ciclo del bus di livello superiore (predefinito),

oMAST

NOTA: Il parametro Task ciclo bus all'interno dell'editor del mapping I/O del dispositivo che contiene il gestore protocollo definisce il task responsabile dell'aggiornamento delle immagini di I/O (%QW, %IW). Queste immagini di I/O corrispondono alla richiesta EtherNet/IP inviata ai dispositivi di destinazione EtherNet/IP e ai bit di stato.

NOTA: Quando è configurato il gestore protocollo, il file di post-configurazione della rete dei dispositivi viene ignorato.

Configurazione di un mapping I/O dei dispositivi di destinazione EtherNet/IP

Una volta configurati gli scambi dati nelle connessioni predefinite o nuove, è possibile mappare le variabili da utilizzare nel programma.

Passo	Azione
1	Nella Struttura dispositivi, fare doppio clic su un dispositivo di destinazione EtherNet/IP: Risultato: viene visualizzata la finestra di configurazione.

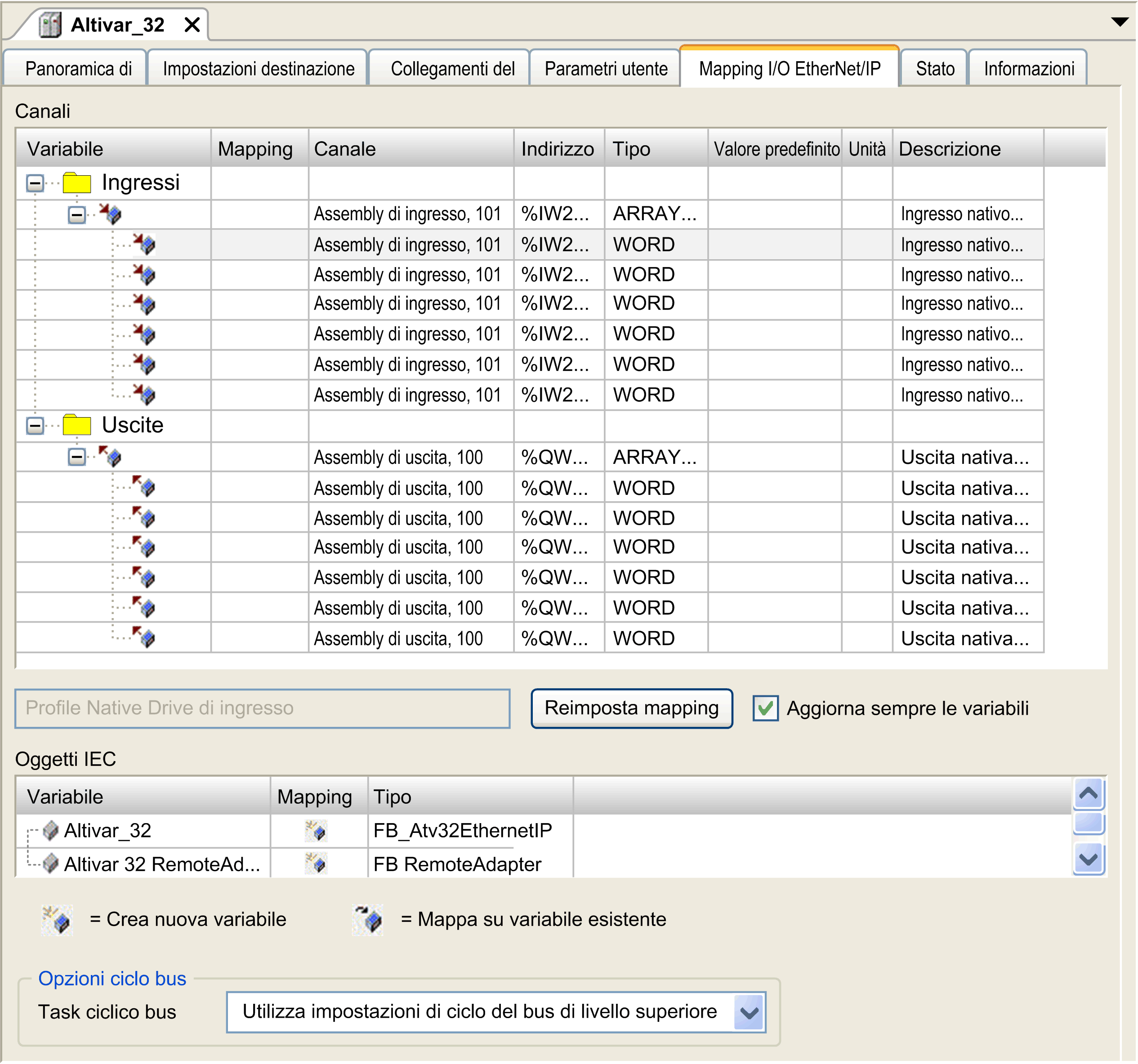

2	Selezionare la scheda EtherNet/IPMapping I/O .
3	Selezionare il Task ciclo bus nell'elenco: oUtilizza impostazioni di ciclo del bus di livello superiore (predefinito), oMAST NOTA: Il parametro Task ciclo bus all'interno dell'editor del mapping I/O del dispositivo che contiene il gestore protocollo definisce il task responsabile dell'aggiornamento delle immagini di I/O (%QW, %IW). Queste immagini di I/O corrispondono alla richiesta EtherNet/IP inviata ai dispositivi di destinazione EtherNet/IP e ai bit di stato.
4	Fare doppio clic in una cella della colonna Variabile per aprire un campo di testo. Immettere il nome di una variabile o fare clic sul pulsante sfoglia [...] e scegliere una variabile con Accesso facilitato.
