1

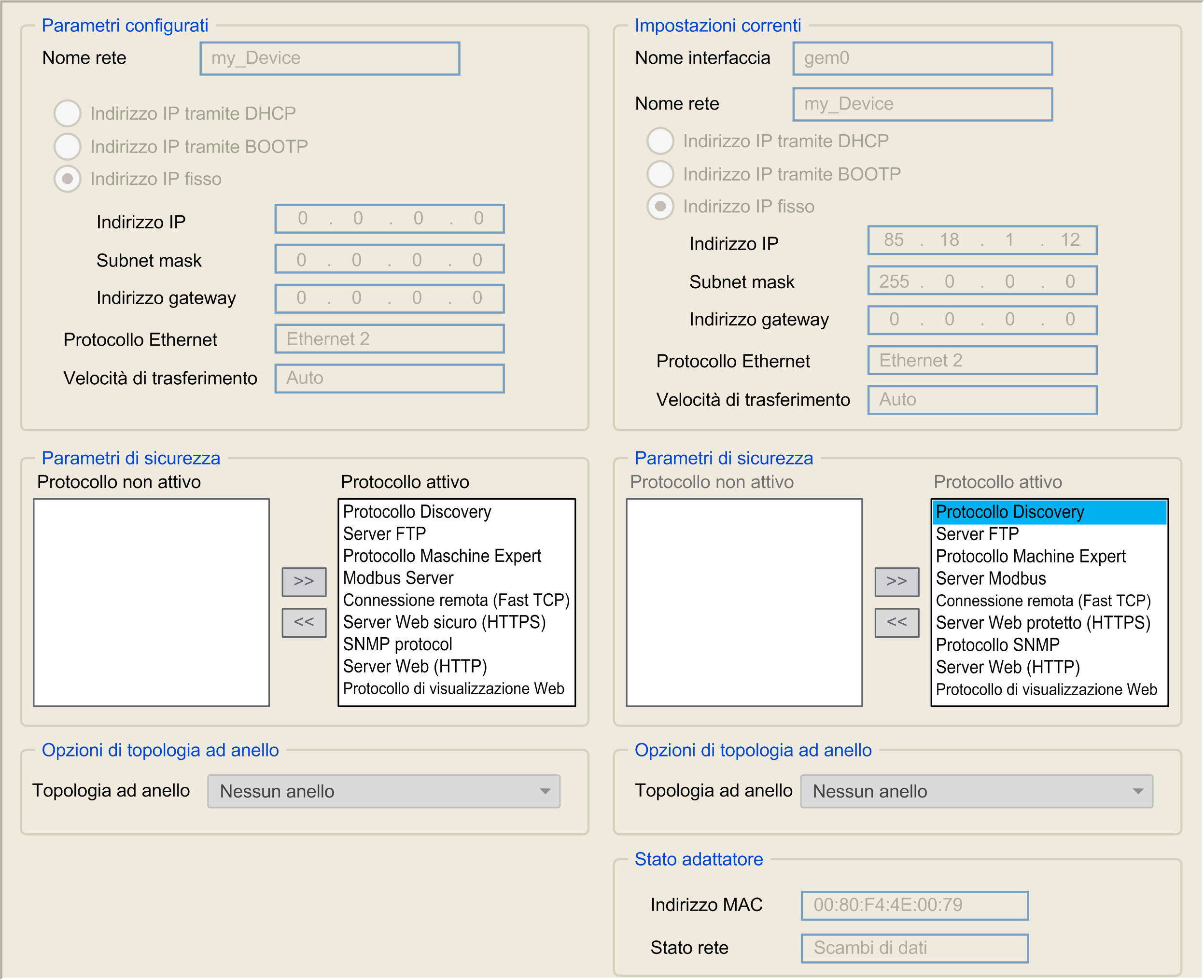

Nella struttura Dispositivi, fare doppio clic sul nodo della porta Industrial Ethernet. Viene visualizzata la scheda di configurazione, ad esempio:

Nota:    Quando ci si trova in modalità online si vedono entrambe le finestre, ma non è possibile modificarle. Se ci si trova in modalità offline, si vedono le finestre Parametri configurati e Opzioni di topologia ad anello a seconda del riferimento del controller. È possibile modificare queste impostazioni.

2

Selezionare Indirizzo IP fisso.

3

Impostare l'Indirizzo IP.

Questo indirizzo IP viene utilizzato per la pianificazione di rete.

4

Impostare la Maschera di sottorete.

5

Verificare che l'Indirizzo gateway sia impostato sul valore predefinito di 0.0.0.0.

L'indirizzo gateway permette a un messaggio di essere instradato a un dispositivo che non è la rete locale.

Se il gateway non è presente, l'indirizzo del gateway è 0.0.0.0.

6

Selezionare le caselle di controllo Parametri di sicurezza:

oServer Web attivo: utilizzato durante le fasi di configurazione e manutenzione

oServer FTP attivo: utilizzato dal servizio FDR

7

Selezionare la casella di controllo Server DHCP attivo se si usa un server DHCP per assegnare gli indirizzi IP.

Per maggiori dettagli, vedere Metodi di indirizzamento IP.
