1

Creare o aprire il progetto EcoStruxure Machine Expert.

–

2

Aggiungere un controller che supporti EtherNet/IP o Modbus TCP/IP da Catalogo hardware > Controller al proprio progetto.

Risultato: viene aggiunto un nodo controller alla Struttura dispositivi con vari nodi secondari.

Per maggiori informazioni vedere il capitolo Aggiunta di dispositivi tramite trascinamento nella Guida alla programmazione.

3

Dal catalogo hardware, selezionare il seguente gestore comunicazione in funzione del controller utilizzato:

oPer i controller M241 o M251, selezionare Gestore Ethernet industriale.

oPer i controller M262, selezionare Scanner EtherNet/IP o Modbus TCP IO Scanner in funzione se siano necessari i servizi di scansione EtherNet/IP o Modbus TCP.

Risultato: il gestore comunicazione viene aggiunto come nodo secondario sotto al nodo Ethernet nella Struttura dispositivi.

Per maggiori informazioni, vedere il capitolo Aggiunta di gestori di comunicazione nella Guida alla programmazione.

4

Fare clic con il pulsante destro del mouse sul nodo secondario del gestore di comunicazione ed eseguire il comando Aggiungi dispositivo per aggiungere un elemento Isola TeSys.

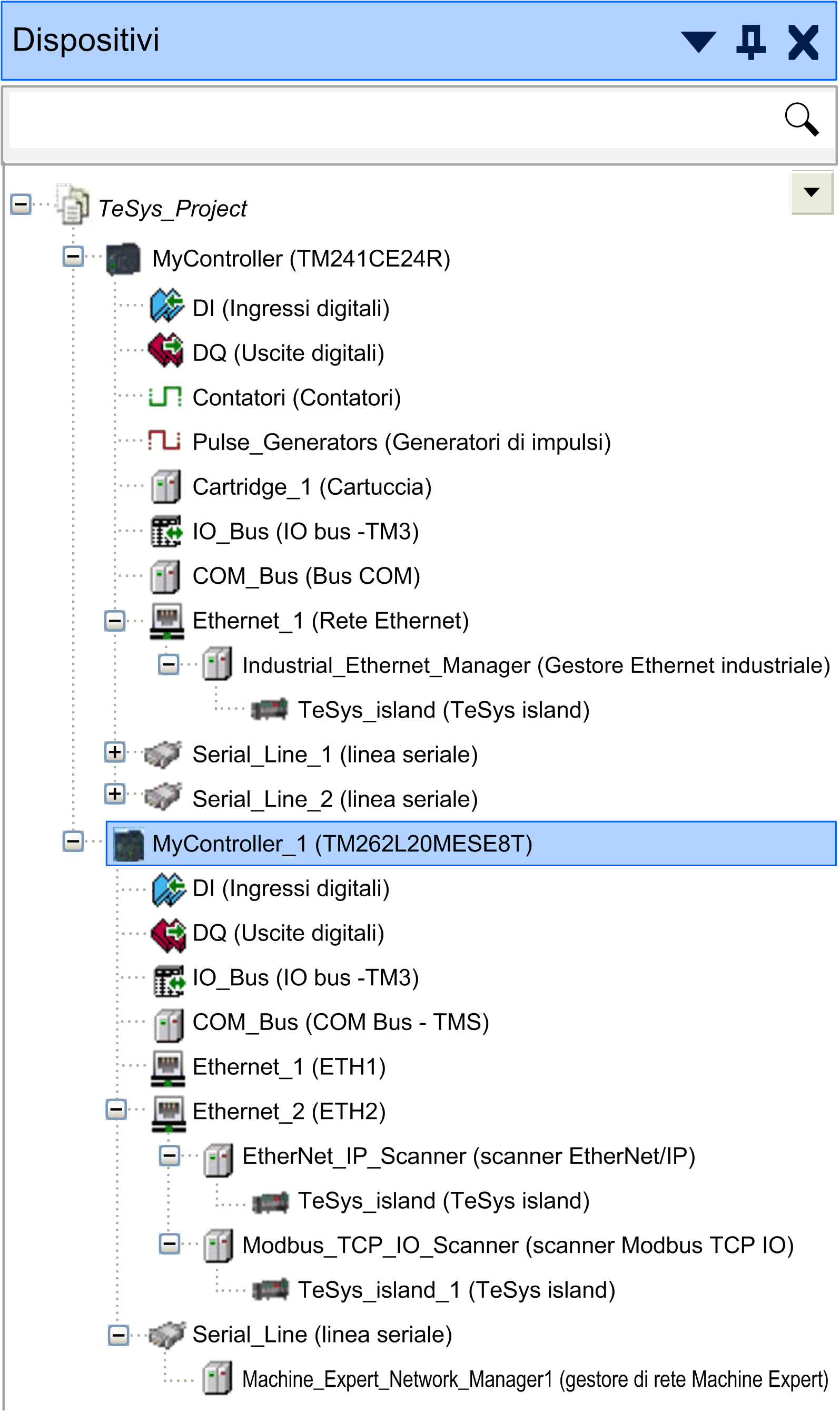

Risultato: un nodo secondario TeSys_island viene aggiunto sotto al nodo del gestore di comunicazioni selezionato nella Struttura dispositivi.

Per maggiori informazioni, vedere il capitolo Aggiunta di dispositivi in un gestore comunicazioni nella Guida alla programmazione.
