Monitoraggio del carico e del sovraccarico (monitoraggio I2t)
Il carico è il carico termico dello stadio finale, del motore e del resistore di frenatura.
Il carico e il sovraccarico dei singoli componenti sono monitorati internamente e possono essere visualizzati mediante parametri.
A partire dal 100% di carico ha inizio il sovraccarico.

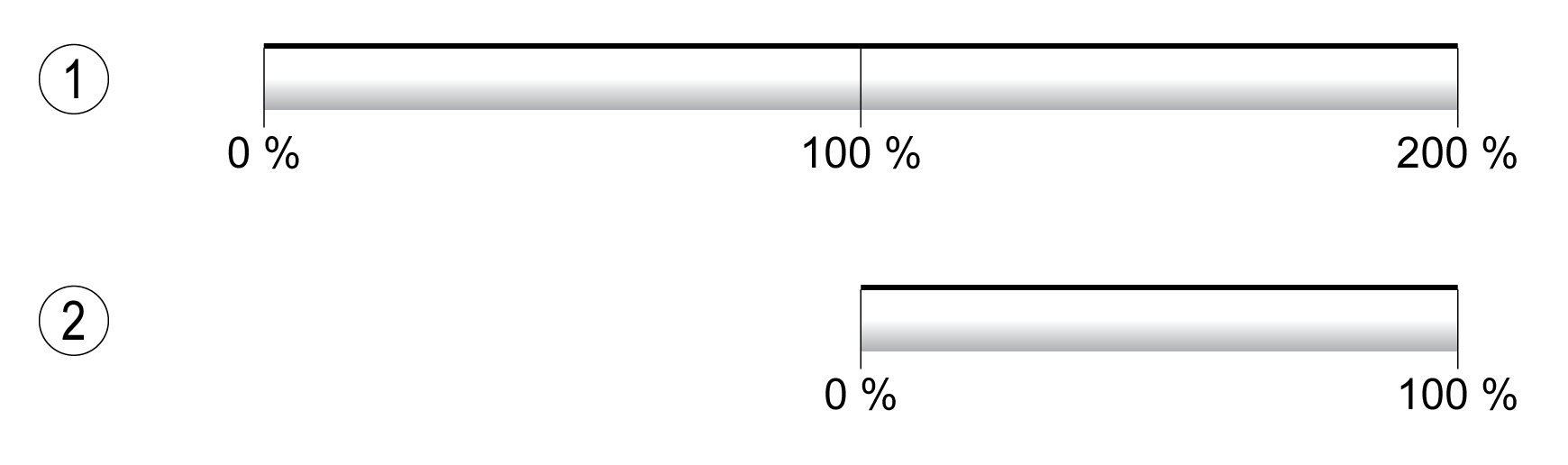

1 Carico
2 Sovraccarico
Il carico può essere visualizzato mediante i seguenti parametri:
|
Nome parametro Menu HMI Nome HMI |
Descrizione |
Unità Valore minimo Impostazioni di fabbrica Valore massimo |
Tipo di dati R/W Persistente Expert |
Indirizzo parametro con bus di campo |
|---|---|---|---|---|
|
(Mon) (LdFP) |
Carico dello stadio finale. Tipo: decimale con segno - 2 byte |
% - - - |
INT16 R/- - - |
Modbus 7214 IDN P-0-3028.0.23 |
|
(Mon) (LdFM) |
Carico del motore. Tipo: decimale con segno - 2 byte |
% - - - |
INT16 R/- - - |
Modbus 7220 IDN P-0-3028.0.26 |
|
(Mon) (LdFb) |
Carico del resistore di frenatura. Viene monitorato il resistore di frenatura impostato mediante il parametro RESint_ext. Tipo: decimale con segno - 2 byte |
% - - - |
INT16 R/- - - |
Modbus 7208 IDN P-0-3028.0.20 |
In caso di sovraccarico dello stadio finale o del motore pari al 100 %, si attiva una limitazione di corrente interna. In caso di sovraccarico del resistore di frenatura pari al 100%, il resistore di frenatura viene disinserito.
Il sovraccarico e il valore di picco possono essere visualizzati mediante i seguenti parametri:
|
Nome parametro Menu HMI Nome HMI |
Descrizione |
Unità Valore minimo Impostazioni di fabbrica Valore massimo |
Tipo di dati R/W Persistente Expert |
Indirizzo parametro con bus di campo |
|---|---|---|---|---|
|
Sovraccarico dello stadio finale. Tipo: decimale con segno - 2 byte |
% - - - |
INT16 R/- - - |
Modbus 7240 IDN P-0-3028.0.36 |
|
|
Valore di picco del sovraccarico attuale dello stadio finale. Sovraccarico massimo dello stadio finale verificatosi negli ultimi 10 secondi. Tipo: decimale con segno - 2 byte |
% - - - |
INT16 R/- - - |
Modbus 7216 IDN P-0-3028.0.24 |
|
|
Sovraccarico del motore (l2t). Tipo: decimale con segno - 2 byte |
% - - - |
INT16 R/- - - |
Modbus 7218 IDN P-0-3028.0.25 |
|
|
Valore massimo di sovraccarico del motore. Sovraccarico massimo del motore verificatosi negli ultimi 10 secondi. Tipo: decimale con segno - 2 byte |
% - - - |
INT16 R/- - - |
Modbus 7222 IDN P-0-3028.0.27 |
|
|
Sovraccarico del resistore di frenatura (I2t). Viene monitorato il resistore di frenatura impostato mediante il parametro RESint_ext. Tipo: decimale con segno - 2 byte |
% - - - |
INT16 R/- - - |
Modbus 7206 IDN P-0-3028.0.19 |
|
|
Valore di picco del sovraccarico del resistore di frenatura. Sovraccarico massimo del resistore di frenatura verificato negli ultimi 10 secondi. Viene monitorato il resistore di frenatura impostato mediante il parametro RESint_ext. Tipo: decimale con segno - 2 byte |
% - - - |
INT16 R/- - - |
Modbus 7210 IDN P-0-3028.0.21 |
