Configurazione della scalatura velocità
La scalatura velocità rappresenta il rapporto tra il numero di giri del motore al minuto e le unità utente (usr_v) necessarie per ottenere tale regime.
La scalatura velocità viene indicata come fattore di scalatura.

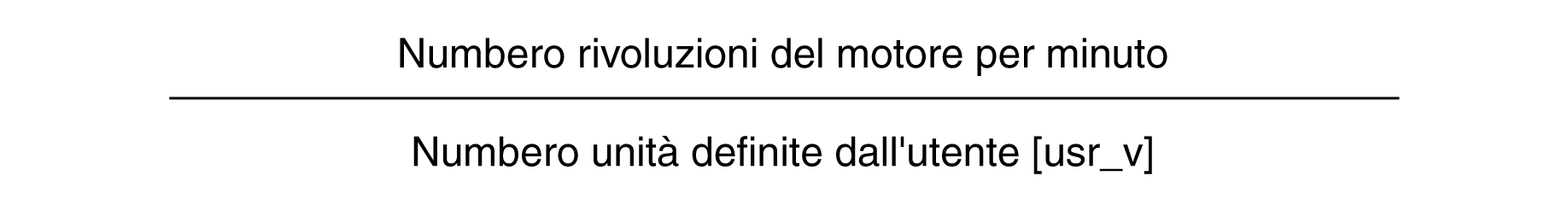

Nei motori rotativi, il fattore di scalatura si calcola nel seguente modo:
L'impostazione di fabbrica è la seguente:
o1 giro del motore al minuto corrisponde a 1 unità utente
|
Nome parametro Menu HMI Nome HMI |
Descrizione |
Unità Valore minimo Impostazioni di fabbrica Valore massimo |
Tipo di dati R/W Persistente Expert |
Indirizzo parametro con bus di campo |
|---|---|---|---|---|
|
Numeratore della scalatura velocità. Indicazione del fattore di scalatura:
Numero di giri motore [RPM] -------------------------------------------------- Unità utente [usr_v]
L'acquisizione di una nuova scalatura ha luogo con la trasmissione del valore relativo al numeratore Tipo: decimale con segno - 4 byte Accesso in scrittura tramite Sercos: CP2, CP3, CP4 L'impostazione può essere modificata soltanto se lo stadio finale è disattivato. Le impostazioni modificate diventano effettive immediatamente. |
RPM 1 1 2147483647 |
INT32 R/W per. - |
Modbus 1604 IDN P-0-3006.0.34 |
|
|
Denominatore della scalatura velocità. Per la descrizione vedere Numeratore (ScaleVELnum)
L'acquisizione di una nuova scalatura ha luogo con la trasmissione del valore relativo al numeratore Tipo: decimale con segno - 4 byte Accesso in scrittura tramite Sercos: CP2, CP3, CP4 L'impostazione può essere modificata soltanto se lo stadio finale è disattivato. |
usr_v 1 1 2147483647 |
INT32 R/W per. - |
Modbus 1602 IDN P-0-3006.0.33 |
