Configurazione della scalatura rampa
La scalatura rampa rappresenta il rapporto tra la variazione di velocità e le unità utente (usr_a) necessarie per tale variazione.

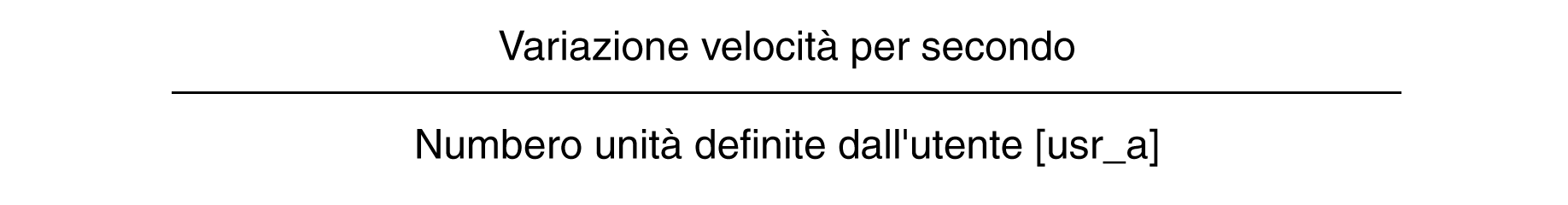

La scalatura rampa viene indicata come fattore di scalatura:
L'impostazione di fabbrica è la seguente:
oLa modifica di 1 giro del motore al minuto al secondo corrisponde a 1 unità utente
|
Nome parametro Menu HMI Nome HMI |
Descrizione |
Unità Valore minimo Impostazioni di fabbrica Valore massimo |
Tipo di dati R/W Persistente Expert |
Indirizzo parametro con bus di campo |
|---|---|---|---|---|
|
Numeratore della scalatura rampa. Tipo: decimale con segno - 4 byte Accesso in scrittura tramite Sercos: CP2, CP3, CP4 L'impostazione può essere modificata soltanto se lo stadio finale è disattivato. Le impostazioni modificate diventano effettive immediatamente. |
RPM/s 1 1 2147483647 |
INT32 R/W per. - |
Modbus 1634 IDN P-0-3006.0.49 |
|
|
Denominatore della scalatura rampa. Per la descrizione vedere Numeratore (ScaleRAMPnum)
L'acquisizione di una nuova scalatura ha luogo con la trasmissione del valore relativo al numeratore Tipo: decimale con segno - 4 byte Accesso in scrittura tramite Sercos: CP2, CP3, CP4 L'impostazione può essere modificata soltanto se lo stadio finale è disattivato. |
usr_a 1 1 2147483647 |
INT32 R/W per. - |
Modbus 1632 IDN P-0-3006.0.48 |
