Descrizione della scheda madre dei Rack iPC Universal e Optimized

Introduzione alla scheda dei Rack iPC Universal e Optimized

Le schede madri dei Rack iPC Universal e Optimized sono dotate di chipset Intel® Q77/C216 utilizzate per le applicazioni industriali che richiedono sia capacità di calcolo elevate che funzionalità di gestione migliorate.

Caratteristiche della scheda

La scheda Intel® Q77/C216 offre:

oRicca connettività I/O: Doppia LAN GbE tramite bus PCIe x1, 2 slot PCI 32- bit/33 MHz PCI, 1 slot PCIe x16 (Gen 3), 1 slot PCIe x4 (Gen 2), 8 porte USB 2.0 e 4 porte USB 3.0.

oMicro ATX formato standard con caratteristiche industriali: i Rack iPC Universal e Optimized utilizzano una scheda madre micro ATX con funzioni complete, con espandibilità e prestazioni equilibrate.

oAmpia selezione di dispositivi di memorizzazione: SATA HDD, con il vantaggio per il cliente della flessibilità di utilizzare il dispositivo di memorizzazione più adatto per una capacità maggiore

oSoluzione grafica integrata ottimizzata: l'interfaccia di visualizzazione flessibile Intel® supporta opzioni di visualizzazione versatili e un motore grafico 3D a 32 bit.

Sistema Rack iPC Universal

Il sistema Universal è dotato di:

oProcessore CPU: Intel® Core i3 2120 3.3 GHz

oBIOS: AMI EFI 64 Mbit/s SPI BIOS

oChipset di sistema: Intel® Q77/C216

oInterfaccia unità disco rigido SATA: quattro connettori SATA onboard con velocità di trasmissione fino a 300 Mbit e 2 connettori SATA onboard con velocità di trasmissione fino a 600 Mbit

Sistema Rack iPC Optimized

Il sistema Optimized è dotato di:

oProcessore CPU: Intel® Pentium G850 2.9 GHz/Celeron G540 2.5 GHz

oBIOS: AMI EFI 64 Mbit/s SPI BIOS

oChipset di sistema: Intel® Q77/C216

oInterfaccia unità disco rigido SATA: quattro connettori SATA onboard con velocità di trasmissione fino a 300 Mbit e 2 connettori SATA onboard con velocità di trasmissione fino a 600 Mbit

Memoria

RAM: fino a 32 GB in 4 slot DIMM a 240 pin. Supporta la SDRAM dual-channel DDR3 1333/1600 MHz.

Il Rack iPC supporta moduli DIMM ECC bufferizzati o DIMM non-ECC non bufferizzati. Il Rack iPC non supporta moduli DIMM ECC e non-ECC nella stessa configurazione.

Ingressi/Uscite

oSlot PCIe: 1 slot di espansione PCIe x16, 1 slot di espansione PCIe x4

oBus PCI: 2 slot PCI, 32-bit/33 MHz conformi a PCI 2.2

oPorta parallela migliorata: configurata a LPT1 o disattivata. Il cavo per connettore femmina DB-25 standard è un accessorio opzionale. LPT1 supporta EPP/SPP/ECP.

oPorte seriali sul pannello posteriore: RS-232/422/485 con controllo di flusso hardware, 4 connettori RS-232 e 1 connettore RS-232 sub-DB9.

oTastiera e connettore del mouse PS/2: 2 connettori mini-DIN a 6-pin sulla staffa di montaggio per il collegamento con la tastiera e con il mouse PS/2.

oPorta USB: supporta fino a porte 8 USB 2.0 con velocità di trasmissione fino a 480 Mbps/s e 4 porte USB 3.0 con velocità di trasmissione fino a 5 Gbps.

oGPIO: i Rack iPC Universal e Optimized supportano l'interfaccia GPIO a 8 bit dai I/O per le applicazioni di controllo a scopo generale.

Grafica

oControllore: grafica Intel® HD

oMemoria del display: 1 GB max. di memoria condivisa se sono installati 2 GB o più di memoria di sistema

oDVI: supporta DVI con risoluzione fino a 1920 x 1200 con una frequenza di aggiornamento di 60 Hz

oVGA: supporta VGA con risoluzione fino a 2048 x 1536 con una frequenza di aggiornamento di 75 Hz

oLVDS: supporta LVDS con risoluzione fino a 1920 x 1200

oDisplayPort: supporta una risoluzione massima di 2560 x 1600 a 60 Hz

oeDP: supporta una risoluzione massima di 1920 x 1200 a 60 Hz

oTripla visualizzazione: VGA+eDP (o LVDS)+DP, VGA+eDP(o LVDS)+DVI, VGA+DP+DVI

oDoppia visualizzazione: VGA+eDP (o LVDS), VGA+DVI, eDP(o LVDS)+DVI, VGA+DP, DP+ DVI, LVDS+DP

LAN Ethernet

oSupporta due porte Ethernet 10/100/1000 Mbps tramite PCI express x 1 bus che offre una velocità di trasmissione di 500 MB/s.

oControllore: LAN1: Intel® 82579LM; LAN2: Intel® 82583 V

Funzionalità industriali

oTimer del watchdog: consente di generare un ripristino del sistema. Il timer del watchdog è programmabile, con ogni unità pari a 1 secondo o 1 minuto (255 livelli).

Caratteristiche e layout della scheda

La seguente figura mostra il layout della scheda dei modelli Universal e Optimized e le posizioni dei ponticelli e dei connettori:





Nella seguente tabella sono elencati i ponticelli dei Rack iPC Universal e Optimized e la rispettiva funzione:

Nella seguente tabella sono elencati i connettori dei Rack iPC Universal e Optimized e la rispettiva funzione:

Diagramma a blocchi

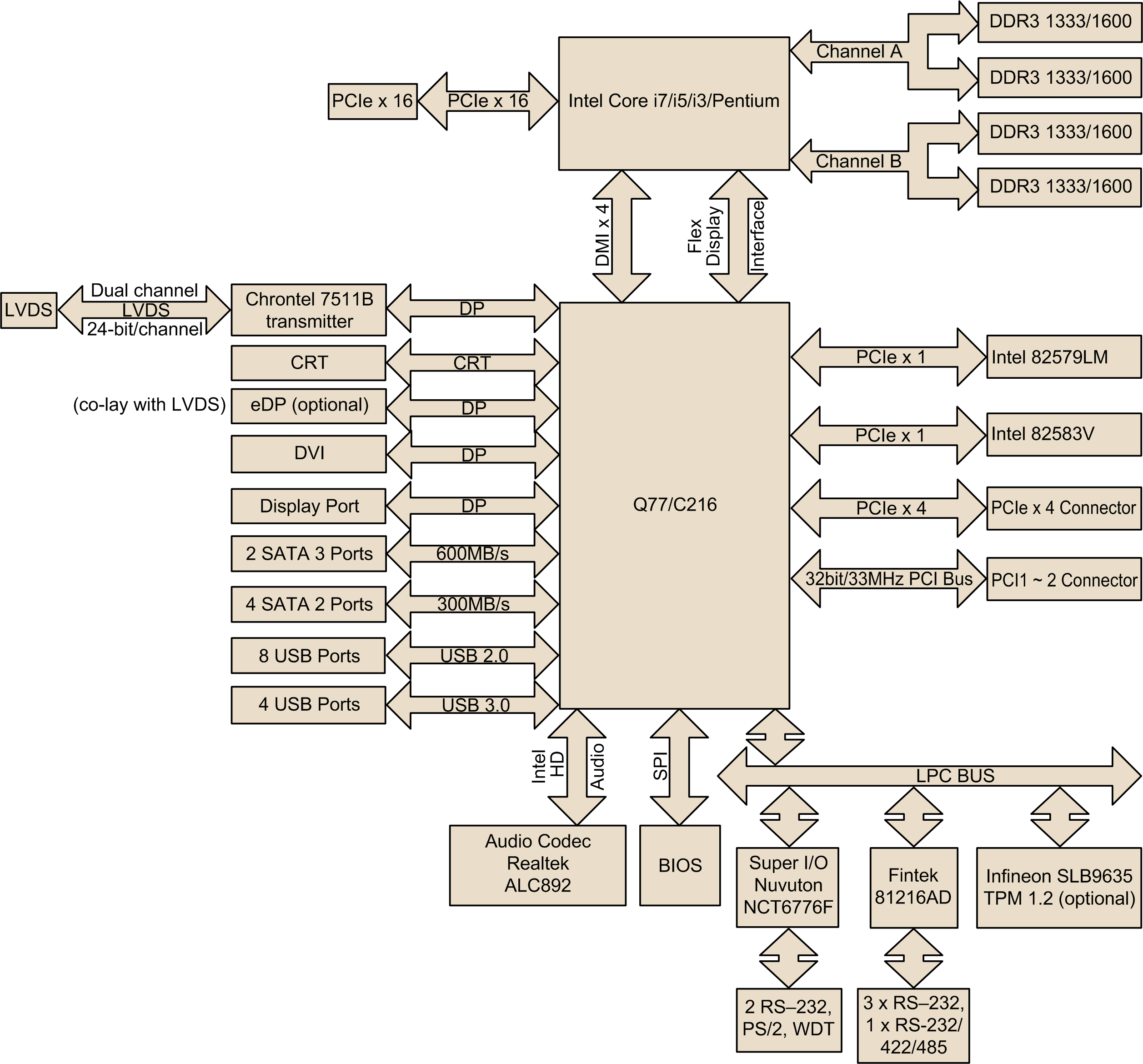

La seguente figura mostra il diagramma a blocchi delle schede madri di Universal e Optimized:
