Connessioni dell'interfaccia di Rack iPC Universal e Optimized
|
|
|
SCOLLEGAMENTO O FUNZIONAMENTO IMPREVISTO DELL'APPARECCHIATURA |
|
oAccertarsi che i collegamenti elettrici, di comunicazione e degli accessori non comportino sforzi eccessivi sulle porte. Tener conto delle eventuali vibrazioni presenti nell'ambiente. oFissare saldamente i cavi elettrici, di comunicazione e degli accessori esterni al pannello o al cabinet. oUsare solo cavi con connettore a 9 pin Sub-D con un sistema di chiusura in buone condizioni. oUsare solo cavi USB reperibili in commercio. |
|
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature. |
Porte USB (USB01, USB23, USB45, USB89, USB1011, USB1213)
Il Rack iPC dispone di 4 connettori di interfaccia USB 3.0, che forniscono le funzionalità complete plug and play e hot swapping per max. 127 dispositivi esterni. L'interfaccia USB è conforme a USB UHCI, Rev. 2.0. L'interfaccia USB può essere disattivata nel setup del BIOS di sistema. I connettori USB permettono di collegare qualsiasi dispositivo compatibile con l'interfaccia USB. La maggior parte dei dispositivi digitali è conforme a questo standard. L'interfaccia USB supporta la funzionalità plug and play.

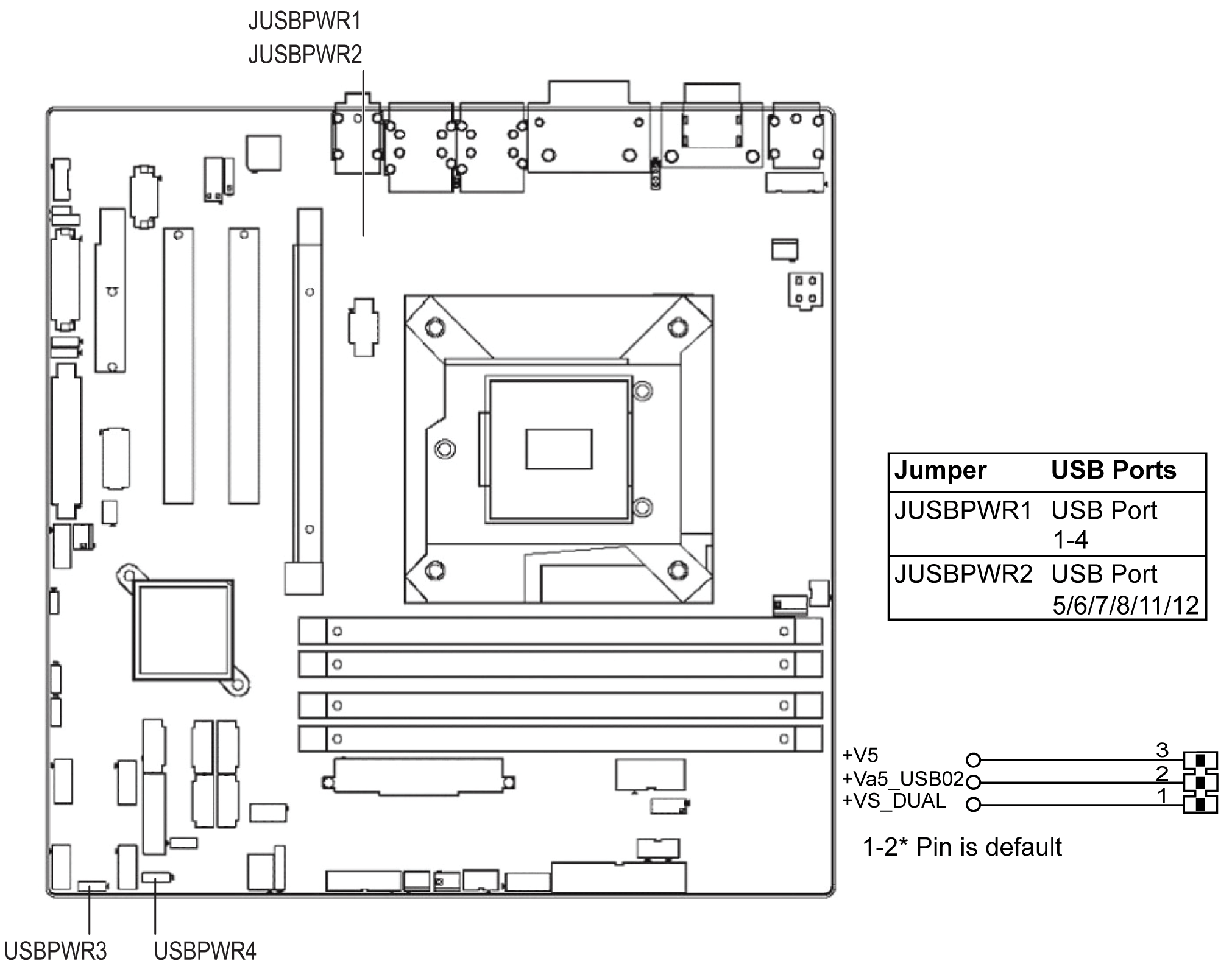

Interruttore di alimentazione USB
Il Rack iPC consente l'impostazione dell'alimentazione USB a un valore compreso tra +5 VSB e +5 V. Quando il ponticello è impostato a +5 V (pin 2-3 per impostazione predefinita), la scheda non supporta il wake da S3 tramite tastiera o mouse. Se occorre impostare +5 Vsb, cambiare il ponticello (pin 1-2) e contemporaneamente modificare il BIOS personalizzato.
Il Rack iPC dispone di 2 schede 1000 Mbit/s Ethernet LAN ad alte prestazioni, entrambe supportate da tutti i sistemi operativi più comuni. I jack RJ45 situati sul pannello posteriore consentono una pratica connessione LAN.
Connettore VGA/DVI-D (VGA1, DVI1)
Il Rack iPC è dotato di interfacce VGA e DVI in grado di gestire i display VGA e DVI convenzionali. VGA è un connettore Sub-D15 standard comunemente utilizzato per VGA.
Questa interfaccia consente il collegamento del Rack iPC con apparecchiature remote, tramite cavo provvisto di connettore Sub-D9.
Il Rack iPC dispone di un connettore Sub-D9 che offre le porte di interfaccia di comunicazione seriale RS-232/422/485.
La modalità di comunicazione RS-422/485 può essere modificata nell'impostazione BIOS: Advanced BIOS Features Setup > Super IO Configuration.
Se si collega il Rack iPC con un cavo PLC lungo, il cavo potrebbe avere un potenziale elettrico diverso dal pannello, anche se entrambi sono collegati a terra.
La porta seriale del Rack iPC non è isolata. I morsetti SG (massa segnale) e FE (terra funzionale) sono collegati internamente al pannello.
|
|
|
SHOCK ELETTRICO |
|
oEffettuare un collegamento diretto tra la vite di terra e la terra. oNon collegare a terra altri dispositivi attraverso la vite di terra di questo dispositivo. oInstallare tutti i cavi rispettando i codici e i requisiti nazionali. Se le normative nazionali non richiedono la messa a terra, attenersi alle indicazioni di una guida affidabile, come il codice elettrico nazionale US, articolo 800. |
|
Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni. |
La tabella mostra le assegnazioni dei pin del connettore Sub-D9:
|
Pin |
Assegnazione |
|||
|---|---|---|---|---|
|
RS-232 |
RS-422 |
RS-485 |
|
|
|
1 |
DCD |
TX- |
DATA- |
Connettore maschio Sub-D9:
|
|
2 |
RXD |
TX+ |
DATA+ |
|
|
3 |
TXD |
Rx+ |
– |
|
|
4 |
DTR |
RX- |
– |
|
|
5 |
GND |
GND |
GND |
|
|
6 |
DSR |
– |
– |
|
|
7 |
RTS |
– |
– |
|
|
8 |
CTS |
– |
– |
|
|
9 |
RI |
– |
– |
|
NOTA: Un peso o una tensione eccessiva sui cavi di comunicazione possono causare lo scollegamento dell'apparecchiatura.
Il Rack iPC è dotato di un connettore DisplayPort per collegare il pannello di visualizzazione.
Connettore per tastiera e mouse PS/2 (KBMS1)
Due connettori mini-DIN a 6 pin (KBMS1) sulla scheda madre permettono, rispettivamente, la connessione a una tastiera PS/2 e a un mouse PS/2. Il KBMS2 supporta la seconda tastiera PS/2 e il secondo mouse PS/2 con un cavo P/N 1700018699.

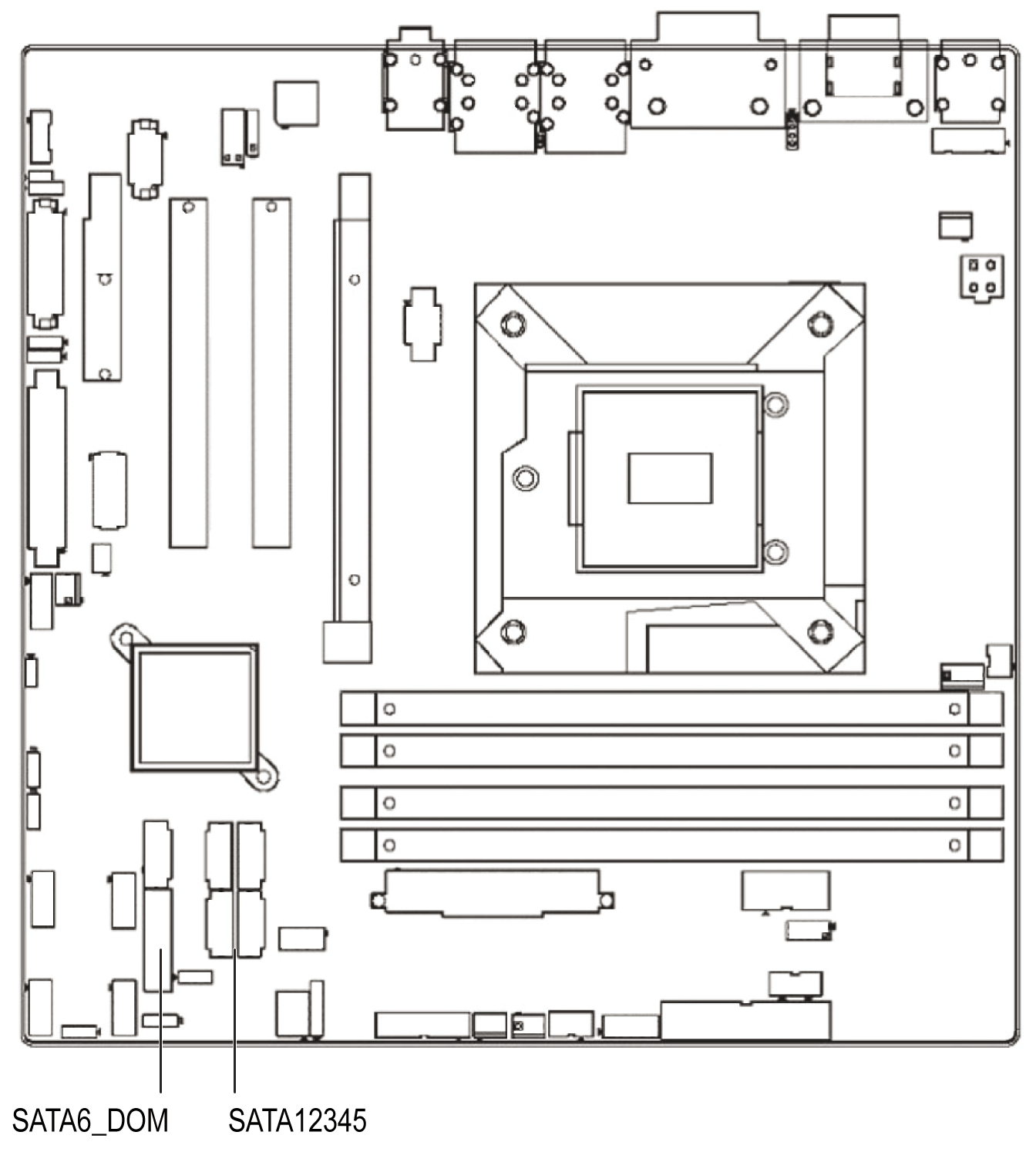

Interfaccia Serial ATA (SATA1...6)
Il Rack iPC dispone di un'interfaccia Serial ATA ad alte prestazioni (fino a 300 MB/s) e di un'interfaccia Serial ATA III (fino a 600 MB/s) che facilitano il cablaggio dell'unità disco rigido con cavi sottili, a ingombro ridotto.

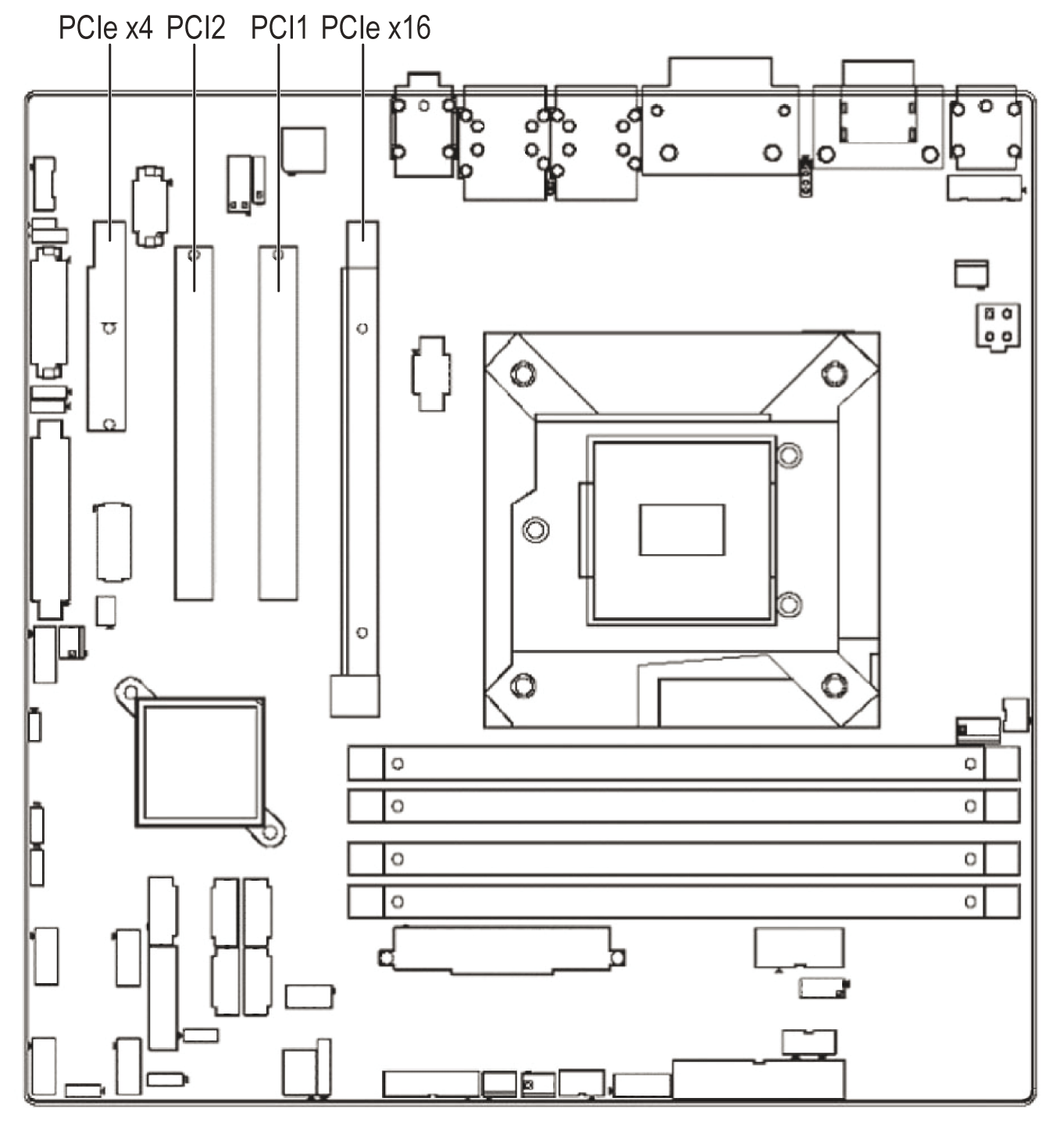

Il Rack iPC dispone di uno slot PCIe x4, uno slot PCIe x16 e 2 slot PCI per l'installazione di schede add-on in caso di applicazioni che richiedono prestazioni grafiche superiori rispetto a quelle fornite dalla CPU del controller grafico integrato.
