Configurazione del tipo Main nella modalità Free-large
|
Passo |
Azione |
|---|---|
|
1 |
In Dispositivi, fare doppio clic sul nodo Funzioni incorporate > HSC. |
|
2 |
Impostare il tipo su Main dal menu a discesa HSC0• > Tipo. |
|
3 |
Viene creata l'istanza del tipo Main che può essere rinominata nel campo Variabile. |
|
4 |
Impostare la modalità su Free-large dal menu a discesa HSC0• > Parametri > Modalità. |
|
5 |
Impostare il valore preimpostato da Parametri > Preselezione/Modulo Per Free-Large, questo parametro è il valore preimpostato. |
|
6 |
Impostare il valore del filtro antirimbalzo dai menu a discesa HSC0• > Ingressi clock > Filtro A e Filtro B > . |
|
7 |
Facoltativamente, abilitare gli ingressi ausiliari SYNC e CAP dai menu a discesa HSC0• > Ingressi ausiliari > SYNC o CAP, per abilitare la funzione di sincronizzazione e la funzione di cattura su un ingresso fisico. |
|
8 |
Facoltativamente, abilitare le soglie dal menu a discesa selezionando HSC0• > Soglie > Soglia 0 per autorizzare la funzione di confronto e configurare le uscite riflesse. NOTA: Per la modalità Free-large, i valori configurati devono seguire la regola: 0 < Valore soglia 0 < Valore soglia 1 I valori di soglia non sono limitati dal valore Preimpostato per la modalità Free-large. |

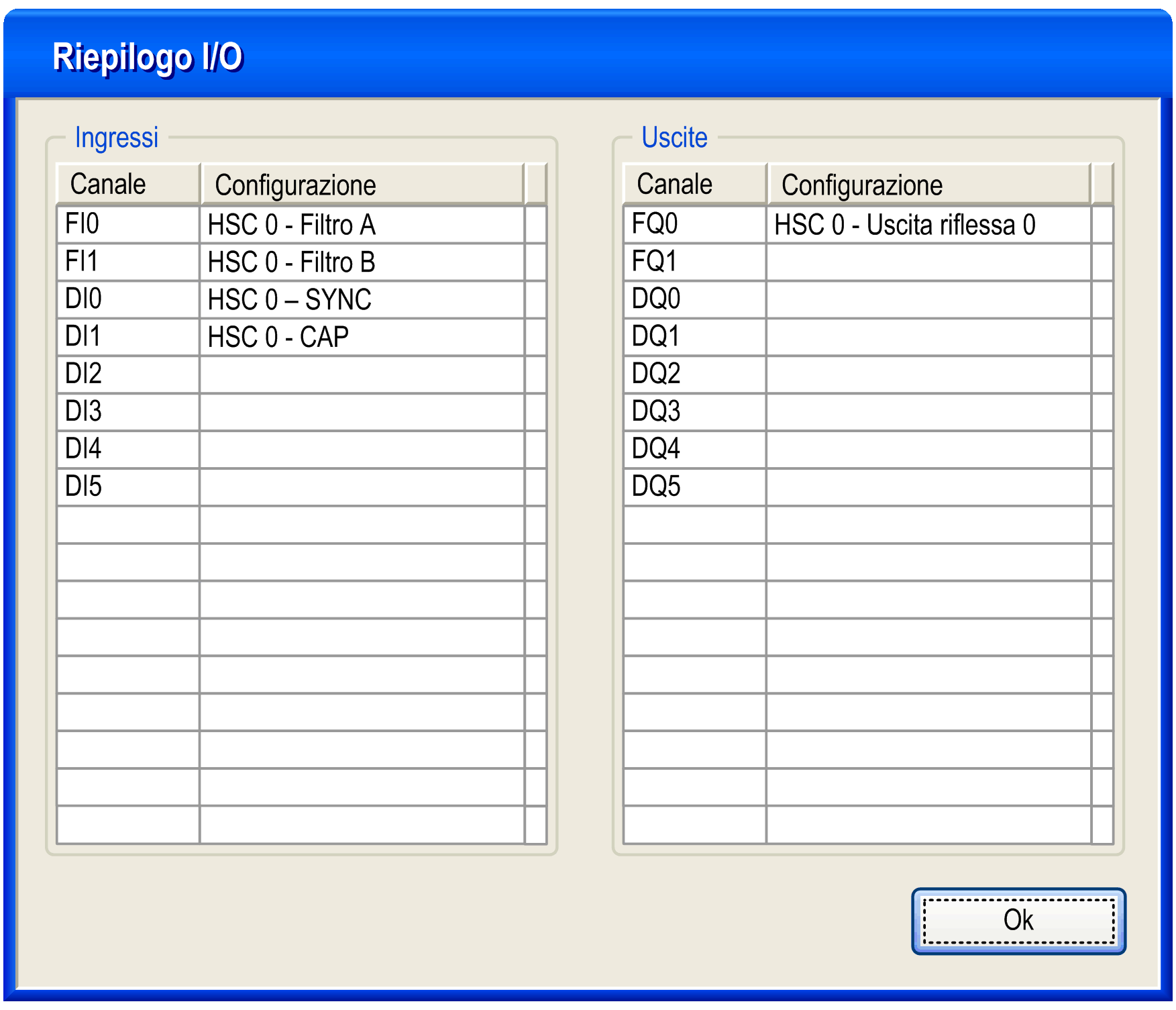

Fare clic sul pulsante Riepiloga IO... per visualizzare le assegnazioni di ingresso e uscita.
Fare riferimento alla guida hardware per i dettagli sul cablaggio.
Il valore di filtro sull'ingresso di tipo Principale influenza la frequenza massima del contatore come indicato nella tabella seguente:
|
Ingresso |
Valore di filtro |
Frequenza massima contatore |
|---|---|---|
|
A, B |
4 µs |
50 kHz |
|
40 µs |
14,5 kHz |
