In Dispositivi, fare doppio clic su Funzioni incorporate > HSC.

2

Impostare il tipo su Main dal menu a discesa HSC0• > Tipo.

3

Viene creata l'istanza del tipo Main che può essere rinominata nel campo Variabile.

4

Impostare la modalità su Modulo-loop dal menu a discesa HSC0• > Parametri > Modalità.

5

Impostare il valore del modulo per Parametri > Preselezione/Modulo

6

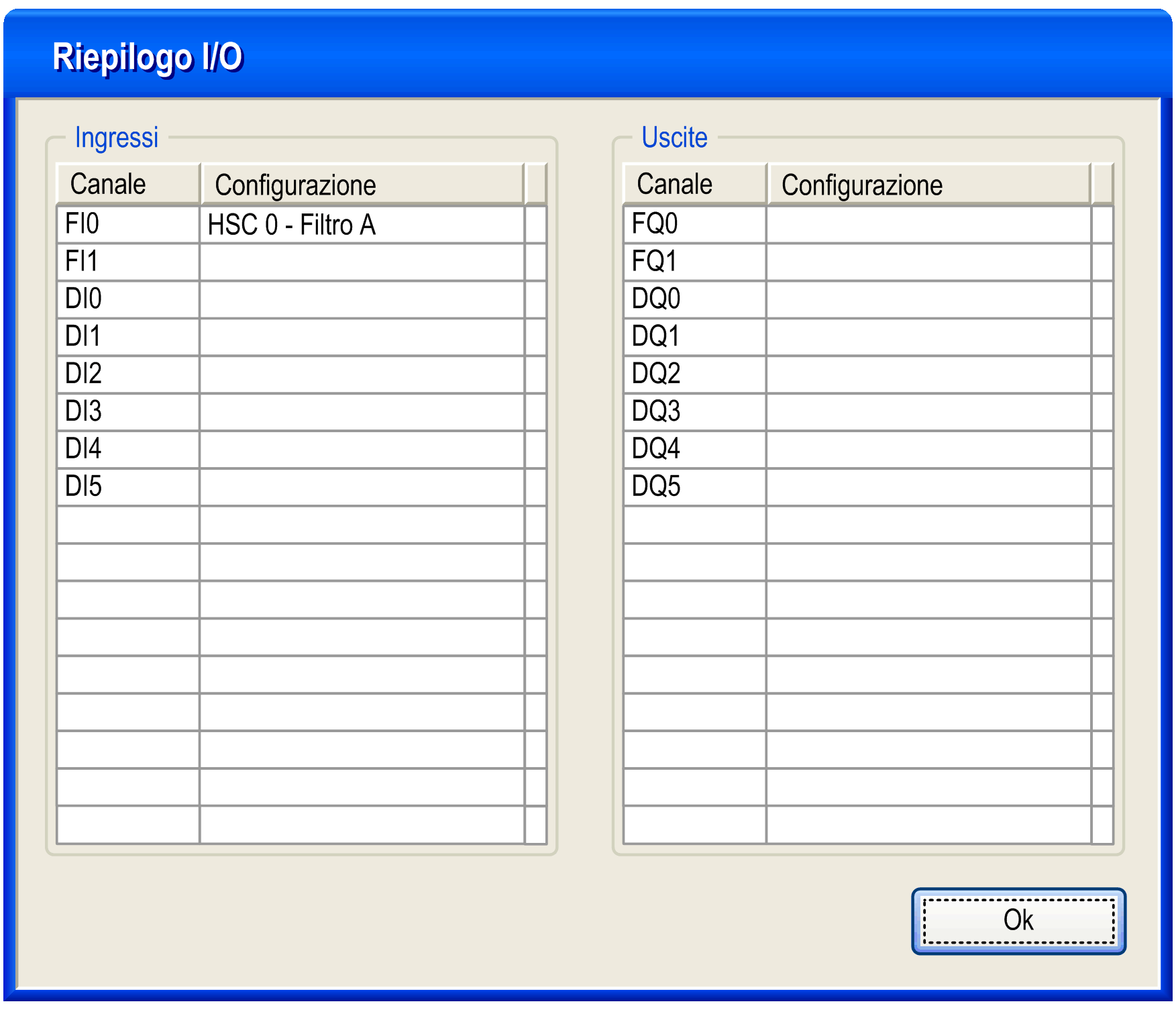

Impostare un valore per la modalità di ingresso dal menu a discesa HSC0• > Ingressi clock > Modalità ingresso. In questo modo viene attivato il Filtro A (e il Filtro B, in base alla Modalità ingresso utilizzata).

7

Impostare il valore del filtro antirimbalzo dal menu a discesa Ingressi clock > Filtro A (e Filtro B, dove applicabile).

8

Facoltativamente, abilitare gli ingressi ausiliari SYNC, EN (solo se modalità di ingresso = Fase singola) e CAP dai menu a discesa HSC0• > Ingressi ausiliari > SYNC o EN o CAP, per abilitare la funzione di sincronizzazione, funzione di attivazione e funzione di cattura su un ingresso fisico.

9

Facoltativamente, abilitare le soglie dal menu a discesa selezionando HSC0• > Soglie > Soglia 0 > Attiva/Disattiva per autorizzare la funzione di confronto e configurare le uscite riflesse.

NOTA: Per la modalità Modulo-Loop, i valori configurati devono seguire la regola:

0 < Valore soglia 0 < Valore soglia 1 < (Modulo - 1)

A, B

4 µs

50 kHz

40 µs

14,5 kHz
