Il modulo posteriore è dotato di 6 uscite relè e 2 uscite transistor che possono essere gestite.
|
|
|
RISCHIO DI INCENDIO |
|
Utilizzare solo cavi di dimensioni adeguate alla capacità di corrente dei canali di I/O e degli alimentatori. |
|
Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni. |
Disponibilità delle funzioni di gestione delle uscite
La tabella descrive il possibile uso delle uscite del modulo posteriore:
|
Funzione |
Funzione di uscita |
|||
|---|---|---|---|---|
|
Nessuna/Run/Stop |
Latch/Evento |
PWM/PTO/HSC |
||
|
Tipo di filtro |
Integratore |
Antirimbalzo |
||
|
Uscita rapida1 |
FQ0 |
X |
X |
X |
|
FQ1 |
X |
X |
X |
|
|
Uscita digitale |
DQ0 |
X |
– |
– |
|
DQ1 |
X |
– |
– |
|
|
DQ2 |
X |
– |
– |
|
|
DQ3 |
X |
– |
– |
|
|
DQ4 |
X |
– |
– |
|
|
DQ5 |
X |
– |
– |
|
|
X Sì – No 1 Può essere utilizzato anche come uscita standard |
||||
Schema di cablaggio delle uscite veloci
Per ulteriori informazioni sulla protezione delle uscite veloci, vedere la sezione Protezione delle uscite contro i danni da sovraccarichi induttivi.
|
|
|
FUNZIONAMENTO ANOMALO DELL'APPARECCHIATURA |
|
Cablare le uscite correttamente in base allo schema di cablaggio. |
|
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature. |

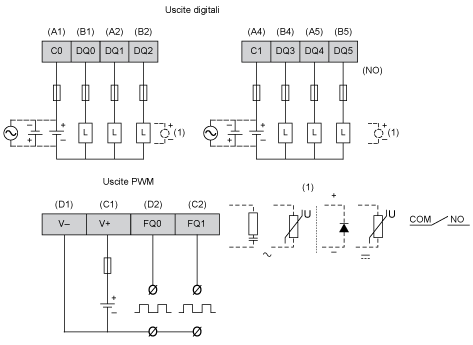

La figura descrive lo schema di cablaggio delle uscite digitali del HMISCU6B5, HMISCU8B5 e del HMISBC:
Per prolungare la durata di vita dei contatti e per proteggerli da potenziali danni dovuti alla forza elettromotrice inversa in presenza di carichi induttivi, collegare:
oun diodo a ruota libera in parallelo ad ogni carico DC induttivo
oun soppressore RC in parallelo ad ogni carico AC induttivo
|
|
|
FUNZIONAMENTO ANOMALO DELL'APPARECCHIATURA |
|
Non collegare alcun cavo a collegamenti riservati, non utilizzati o a connessioni designate come “No Connection (N.C.)”. |
|
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature. |
