Funzione integrata della temperatura analogica

Panoramica

I controller HMISCUxB5 HMI integrano la temperatura analogica con 2 ingressi. Il HMI SCU è stato progettato per diversi tipi di sensori. Il tipo di sensore deve essere specificato perché offre diversi valori di regolazione.

Per informazioni sulle caratteristiche tecniche degli ingressi di temperatura analogici, consultare la Guida hardware.

Accesso alla configurazione della temperatura analogica

Passo

Azione

1

Fare clic su HMISCUxx5 > Funzioni incorporate > Temperatura.

2

Selezionare la scheda Configurazione I/O o Temperature I/O Mapping..

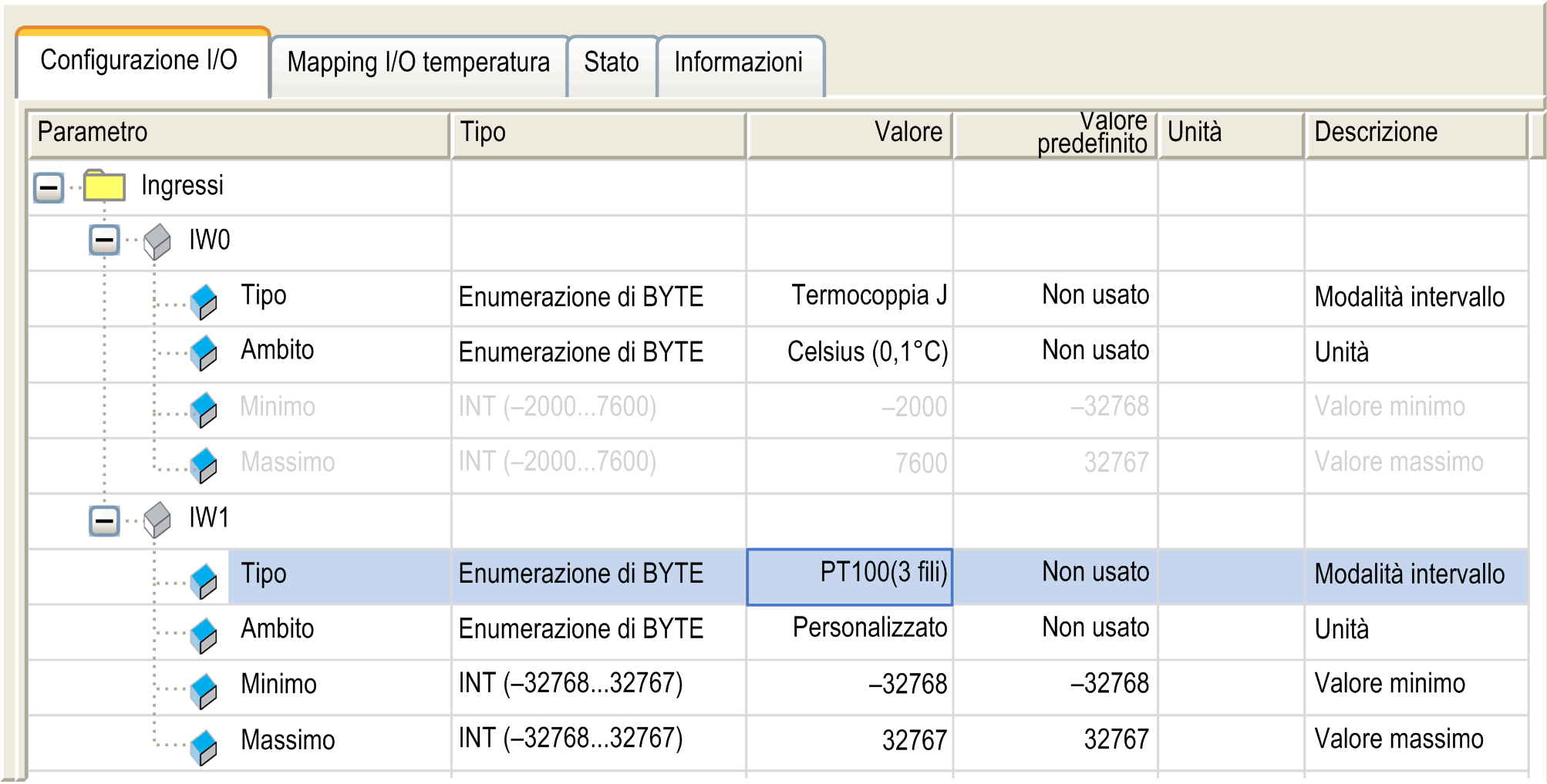

Finestra di configurazione degli ingressi temperatura analogica

Questa finestra consente di configurare gli ingressi di temperatura analogica:








NOTA: Gli I/O analogici incorporati sono sempre aggiornati fisicamente dal task MAST.

Scheda Configurazione I/O

La tabella descrive la configurazione dei parametri degli ingressi analogici:

Parametro

Valore

Descrizione

Vincolo

Tipo

Non usato *

Termocoppia J

Termocoppia K

Termocoppia R

Termocoppia B

Termocoppia S

Termocoppia T

Termocoppia E

Termocoppia N

PT100 (2/4 fili)

PT1000 (2/4 fili)

NI100 (2/4 fili)

NI1000 (2/4 fili)

PT100 (3 fili)

PT1000 (3 fili)

NI100 (3 fili)

NI1000 (3 fili)

Modalità intervallo

Ambito

Non usato *

Normale

Personalizzato

Celsius (0,1°C)

Fahrenheit (0,1 °F)

Unità

Disponibile se è definito il valore Tipo.

Minimo

Normale

0

Valore minimo

Non configurabile.

Personalizzato

– 32768

Valore minimo

Valore configurabile minimo.

Celsius

Termocoppia J: –2000

Termocoppia K: –2400

Termocoppia R: 0

Termocoppia B: 2000

Termocoppia S: 0

Termocoppia T: –2000

Termocoppia E: –2000

Termocoppia N: –2000

PT100: –2000

PT1000: –2000

NI100: –500

NI1000: –500

Valore minimo

Non configurabile.

Fahrenheit

Termocoppia J: –3280

Termocoppia K: –4000

Termocoppia R: 32

Termocoppia B: –3920

Termocoppia S: 32

Termocoppia T: –3280

Termocoppia E: –3280

Termocoppia N: –3280

PT100: –3280

PT1000: –3280

NI100: -580

NI1000: -580

Valore minimo

Non configurabile.

Massimo

Normale

65535

Valore massimo

Non configurabile.

Personalizzato

32767

Valore massimo

Valore configurabile massimo.

Celsius

Termocoppia J: 7600

Termocoppia K: 13700

Termocoppia R: 16000

Termocoppia B: 18000

Termocoppia S: 16000

Termocoppia T: 4000

Termocoppia E: 9000

Termocoppia N: 13000

PT100: 6000

PT1000: 6000

NI100: 2000

NI1000: 2000

Valore massimo

Non configurabile.

Fahrenheit

Termocoppia J: 14000

Termocoppia K: 24980

Termocoppia R: 29120

Termocoppia B: 32720

Termocoppia S: 29120

Termocoppia T: 7520

Termocoppia E: 16520

Termocoppia N: 23720

PT100: 11120

PT1000: 11120

NI100: 3920

NI1000: 3920

Valore massimo

Non configurabile.

*   valore predefinito del parametro

Se il canale analogico è stato cablato fisicamente per un segnale di tensione e si configura il canale per un segnale di corrente in SoMachine, si possono causare danni al circuito analogico.

AVVISO

APPARECCHIATURA NON FUNZIONANTE

Verificare che il cablaggio fisico del circuito analogico sia compatibile con la configurazione software per il canale analogico.

Il mancato rispetto di queste istruzioni può provocare danni alle apparecchiature.

NOTA:

oPer ridurre il tempo di ciclo, non attivare un canale quando non è collegato alcun sensore.

oIl tipo di dati è sempre INT, ovvero un valore intero a 16 bit. I valori minimo e massimo vengono mostrati secondo le voci della tabella riportata sopra, ad esempio per la termocoppia J in gradi Celsius il tipo sarà: INT(– 2000...7600).

oIl parametro non è disponibile se la selezione è visualizzata in grigio.

Velocità di conversione analogico-digitale

La velocità di conversione da analogico a digitale per l'acquisizione dati è stabilita dall'hardware di conversione. Tutti gli I/O analogici della temperatura configurati vengono convertiti ogni 2 ms.

Compensazione (giunzione fredda) della temperatura terminale

La compensazione (giunzione fredda) della temperatura terminale viene misurata e calcolata internamente. Non è necessaria alcuna misura aggiuntiva della temperatura del terminale.

Finestra del mapping I/O temperatura

Le variabili possono essere definite e denominate nella scheda Temperature I/O Mapping. In questa scheda vengono fornite anche informazioni aggiuntive, quali l'indirizzamento topologico.

La tabella descrive la configurazione del mapping I/O:

Variabile

Canale

Tipo

Val. predefinito

Descrizione

Ingressi

IW0

INT

Valore corrente dell'ingresso 0

IW1

Valore corrente dell'ingresso 1
