Blocchi funzione

Panoramica

Il blocco funzione Pulse Width Modulation comanda un'uscita di un segnale modulato in ampiezza ad una frequenza specificata e ciclo di lavoro.

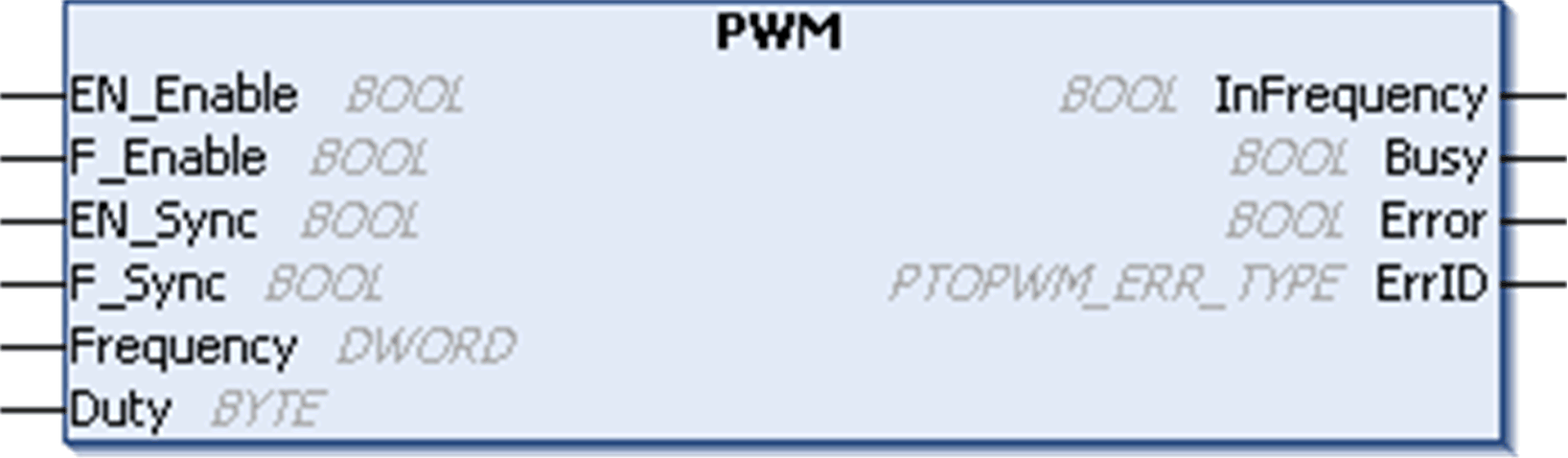

Rappresentazione grafica

Rappresentazione IL e ST

Per la rappresentazione generale in linguaggio IL o ST, fare riferimento al capitolo Rappresentazione di funzioni e blocchi funzione.

Variabili di ingresso

Questa tabella descrive le variabili di ingresso:

Ingressi	Tipo	Commento
EN_Enable	BOOL	TRUE = autorizza l'attivazione della funzione PWM tramite l'ingresso IN_Enable (se configurato).
F_Enable	BOOL	TRUE = forza la funzione di attivazione.
EN_SYNC	BOOL	TRUE = autorizza il riavvio tramite l'ingresso IN_Sync del timer interno in relazione alla base tempo (se configurata).
F_SYNC	BOOL	Sul fronte di salita, forza un riavvio del timer interno in relazione alla base tempo.
Frequenza	DWORD	Frequenza del segnale di uscita PWM (campo: min 100 (10 Hz)...max 650.000(65 kHz)).
Duty	BYTE	Ciclo di lavoro del segnale d'uscita Pulse Width Modulation in % (campo: min 0 - max 100).

Variabili di uscita

Questa tabella descrive le variabili di uscita:

Uscite	Tipo	Commento
InFrequency	BOOL	TRUE = il segnale Pulse Width Modulation viene normalmente emesso alla frequenza e ciclo di lavoro specificati.
Busy	BOOL	Busy è usato per indicare che è in corso una modifica dei comandi: la frequenza è cambiata. Impostato a TRUE quando è impostato il comando Attiva e il segnale Generatore di frequenza non viene emesso alla frequenza specificata. Reimpostato a FALSE quando è impostato InFrequency o Error o quando viene reimpostato il comando Attiva. Quando l'esecuzione di una modifica dei comandi è immediata, Busy rimane FALSE.
Errore	BOOL	TRUE = indica che è stato rilevato un errore.
ErrID	PTOPWM_ERR_TYPE	Quando Error è impostata: tipo dell'errore rilevato.
