Descrizione dell'alimentatore CA S-Panel PC
Il HMIYPSPMAC1 è un modulo alimentatore CA. Si tratta di un modulo alimentatore CA da installare all'esterno del sistema S-Panel PC, fornito con cavo di alimentazione per USA e Europa.
|
|
|
RISCHIO DI SCOSSA ELETTRICA, ESPLOSIONE O ARCO ELETTRICO |
|
oIsolare completamente la tensione dal dispositivo prima di smontare coperchi o elementi dal sistema e prima di installare o togliere qualsiasi accessorio, componente hardware o cavo. oScollegare il cavo di alimentazione sia dal Magelis Industrial PC sia dall'alimentatore. oUtilizzare sempre un dispositivo di rilevamento della tensione nominale idoneo per verificare l'assenza di alimentazione. oPrima di ricollegare l’alimentazione all’unità rimontare e fissare tutti i coperchi e i componenti del sistema. oUsare solo la tensione specificata quando si utilizza il Magelis Industrial PC. L'unità CA è progettata per essere alimentata da 100 a 240 Vca. |
|
Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni. |
|
|
|
SCOLLEGAMENTO O FUNZIONAMENTO IMPREVISTO DELL'APPARECCHIO |
|
oAccertarsi che i collegamenti elettrici, di comunicazione e ad accessori non esercitino sollecitazioni eccessive sulle porte. Tener conto delle eventuali vibrazioni presenti nell'ambiente. oVerificare che i cavi di alimentazione, di comunicazione e di accessori esterni siano saldamente fissati al pannello o all'armadio. oUsare solo cavi con connettore a 9 pin Sub-D con un sistema di chiusura in buone condizioni. oUsare solo cavi USB reperibili in commercio. |
|
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature. |
|
|
|
RISCHIO DI USTIONI |
|
Non toccare durante il funzionamento la superficie del dissipatore. |
|
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature. |

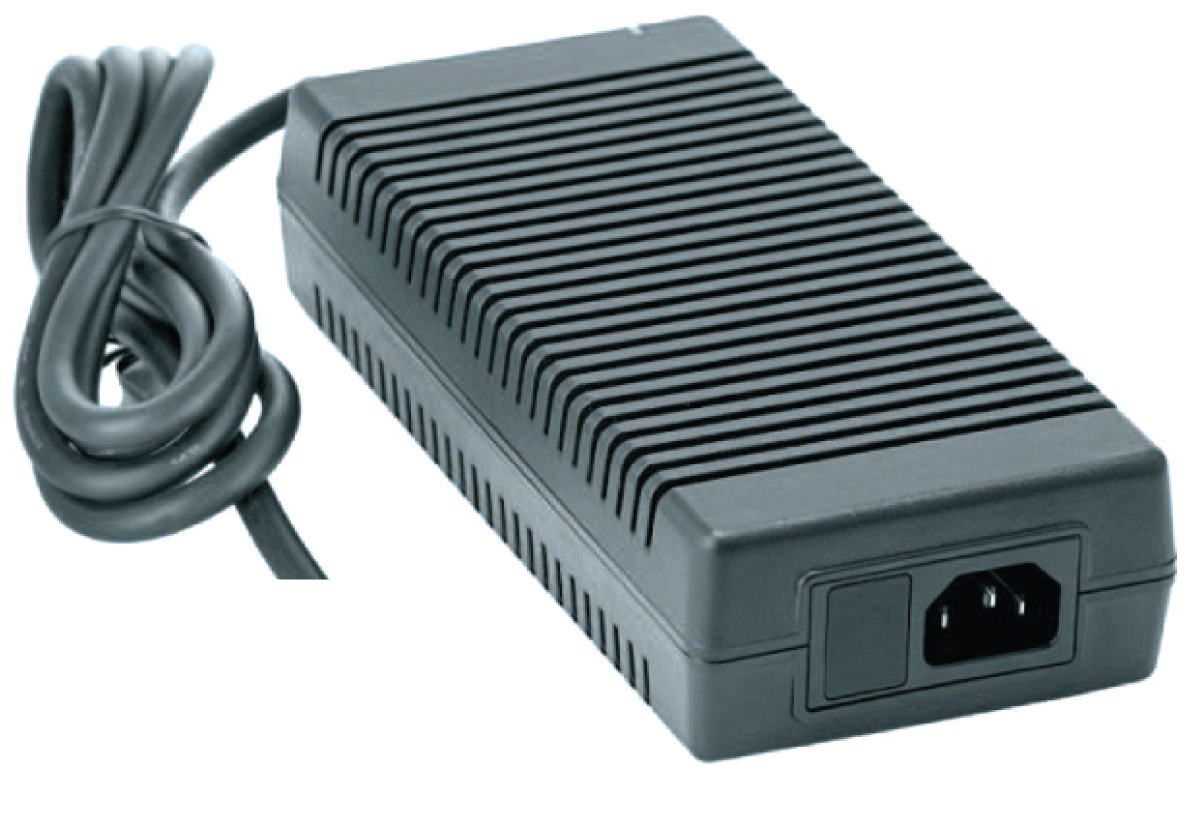

La figura mostra il modulo di alimentazione CA:

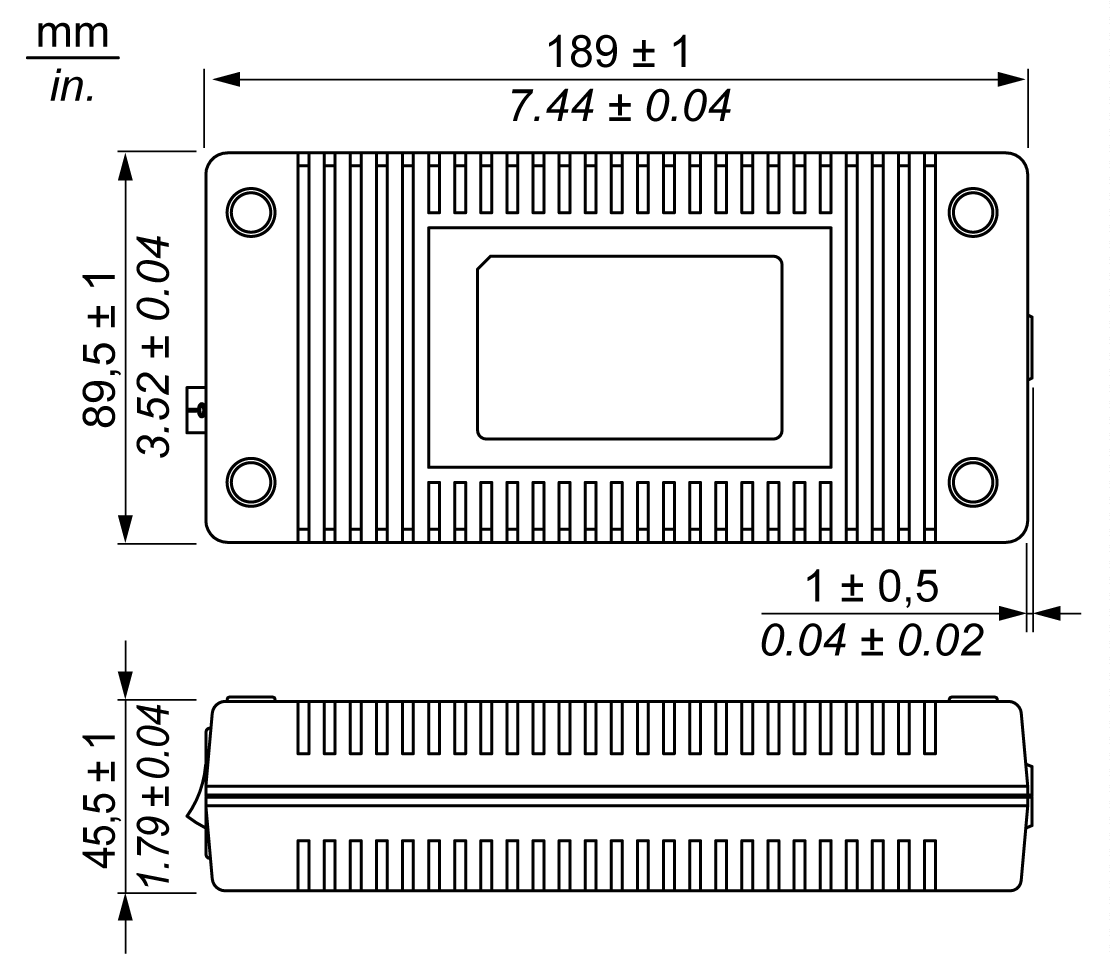

La figura seguente mostra le dimensioni del modulo di alimentazione CA:
La figura seguente mostra l'etichetta del modulo di alimentazione CA:
La tabella fornisce i dati tecnici del modulo di alimentazione CA:
|
Componente |
Caratteristiche |
|---|---|
|
Ingresso |
100 - 240 V CA / 47 - 63 Hz / 1,89 A a 100 V CA |
|
Uscita |
24 Vdc / 6,25 A max. |
|
Ambiente |
|
|
Temperatura di funzionamento |
0...70 °C (32...158 °F), vedere curva di declassamento |
|
Temperatura di conservazione |
-40...85 °C (-40...185 °F) |
|
Umidità relativa |
0...95 %, senza condensa |

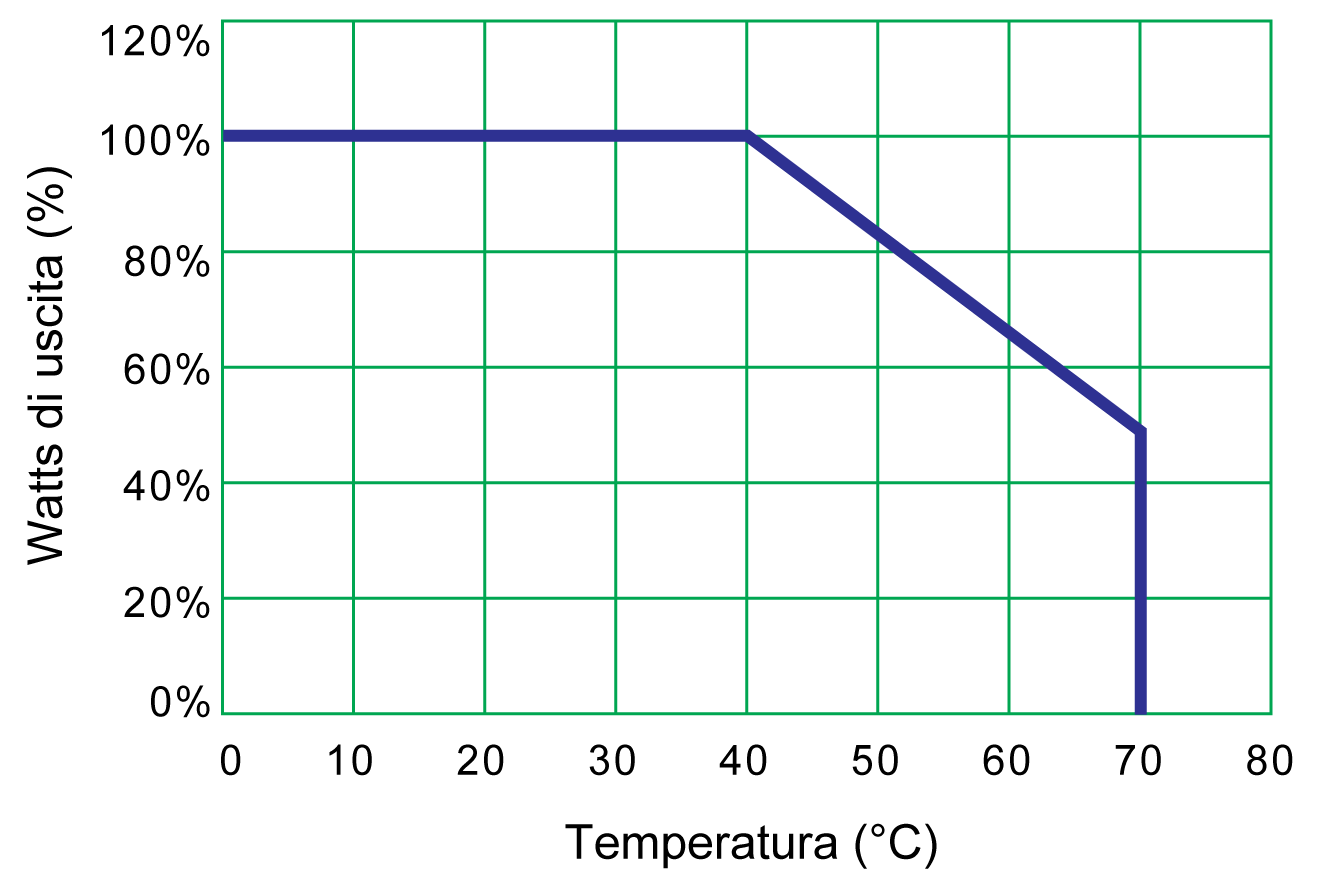

Temperatura di funzionamento della curva di declassamento dell'alimentatore CA:
Cablaggio e collegamento della morsettiera
La tabella seguente descrive la modalità di collegamento del cavo di alimentazione alla morsettiera DC del S-Panel PC:
|
Passo |
Azione |
|---|---|
|
1 |
Isolare completamente l'alimentazione dal S-Panel PC e verificare che l'adattatore di alimentazione sia stato scollegato dalla sorgente. |
|
2 |

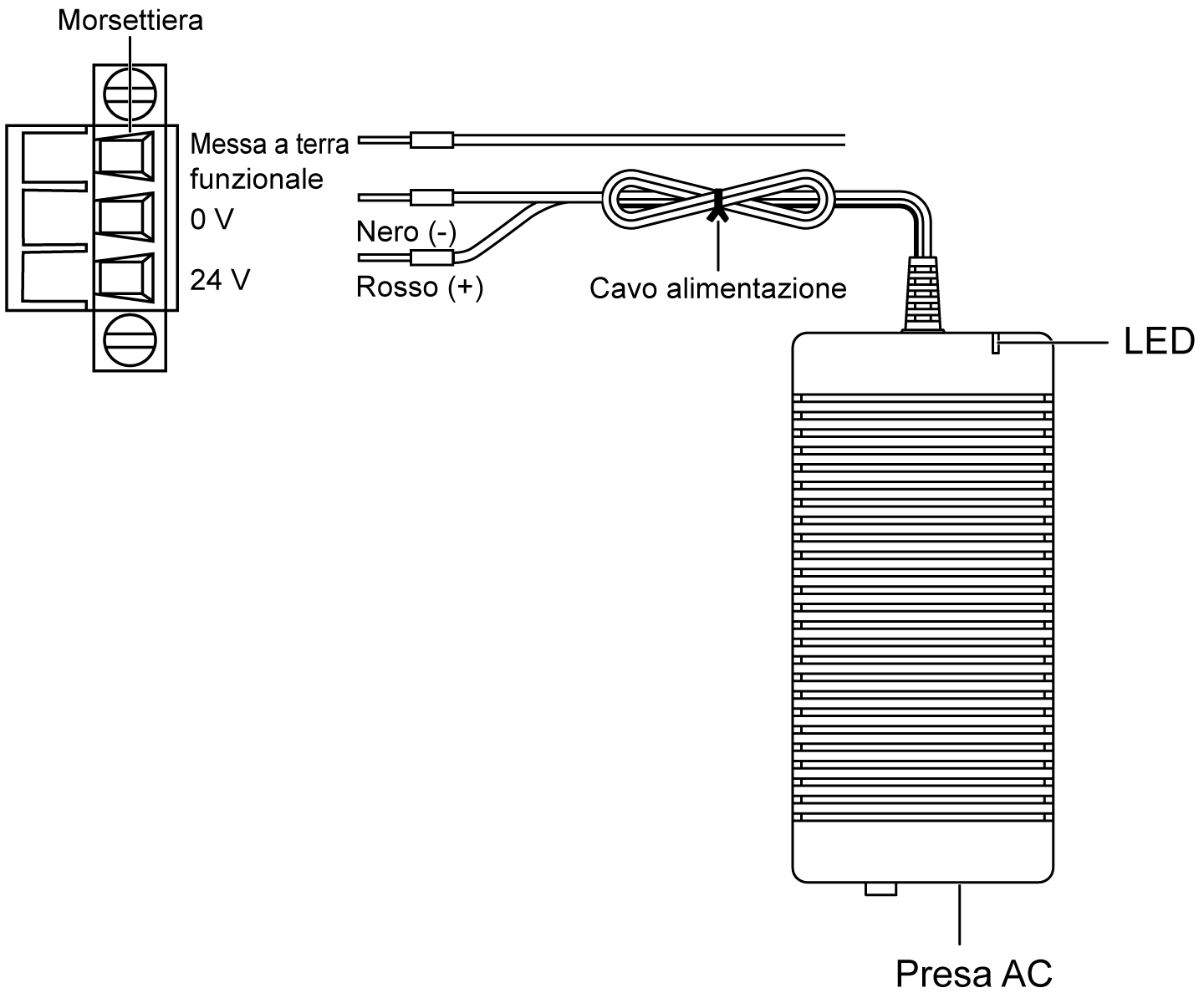

Togliere la morsettiera dal connettore di alimentazione e collegare il cavo di alimentazione alla morsettiera:
Collegare il filo nero a 0 V e il filo rosso a 24 V della morsettiera. Utilizzare filo in rame da 2,5 mm2 per il collegamento a terra della morsettiera. |
|
3 |

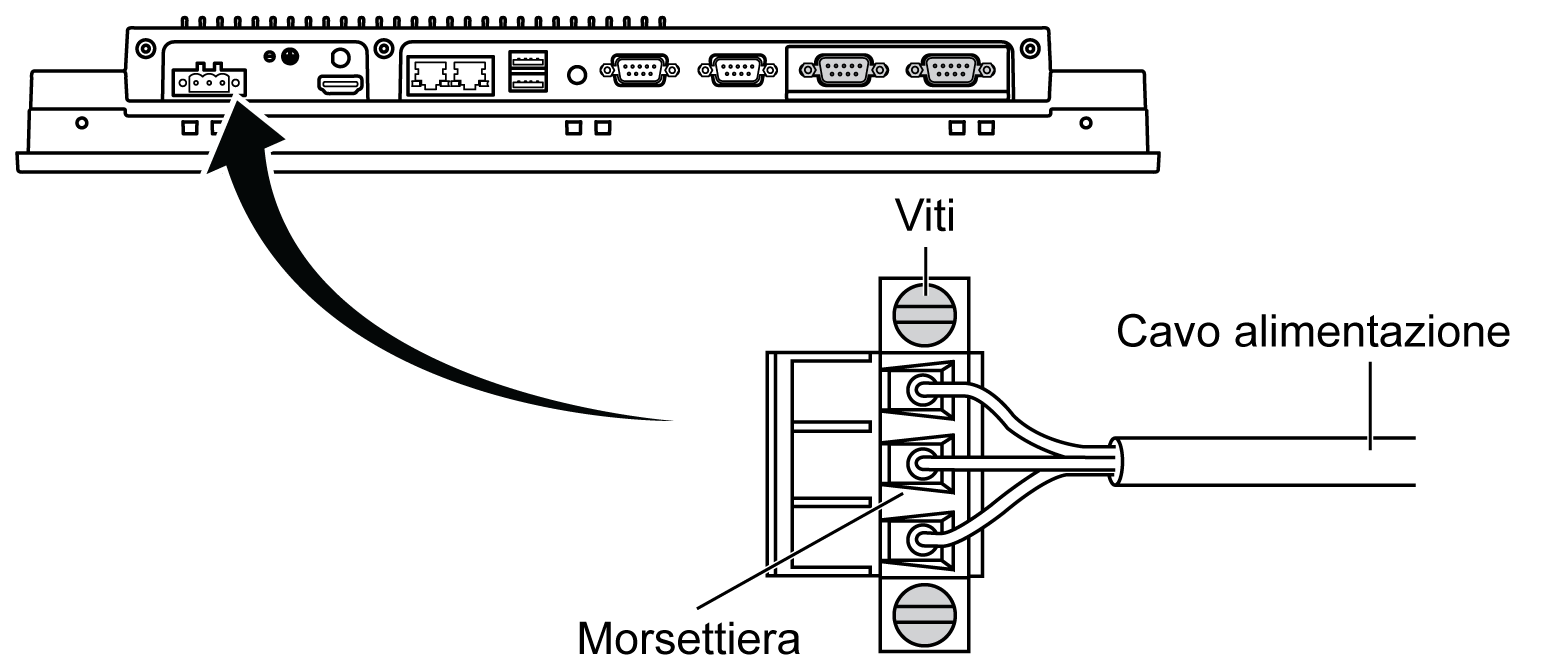

Montare la morsettiera nel connettore di alimentazione e stringere le viti:
NOTA: La coppia consigliata per queste viti è 0,5 Nm (4.5 lb-in). |
