I HMIYMINUSB1 sono classificati come moduli di comunicazione. Sono tutti compatibili con la scheda mini PCIe.

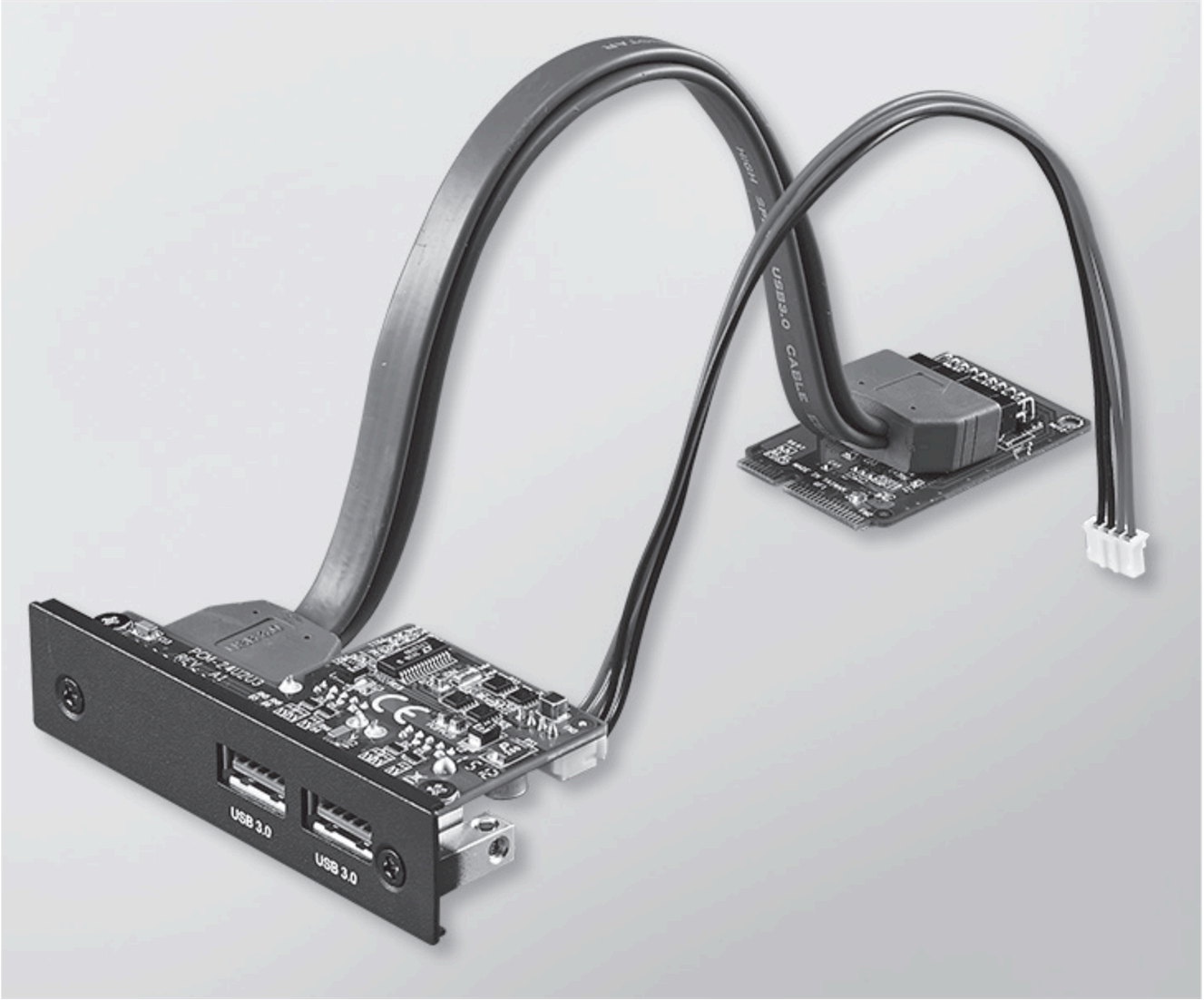

La figura mostra l'interfaccia USB:

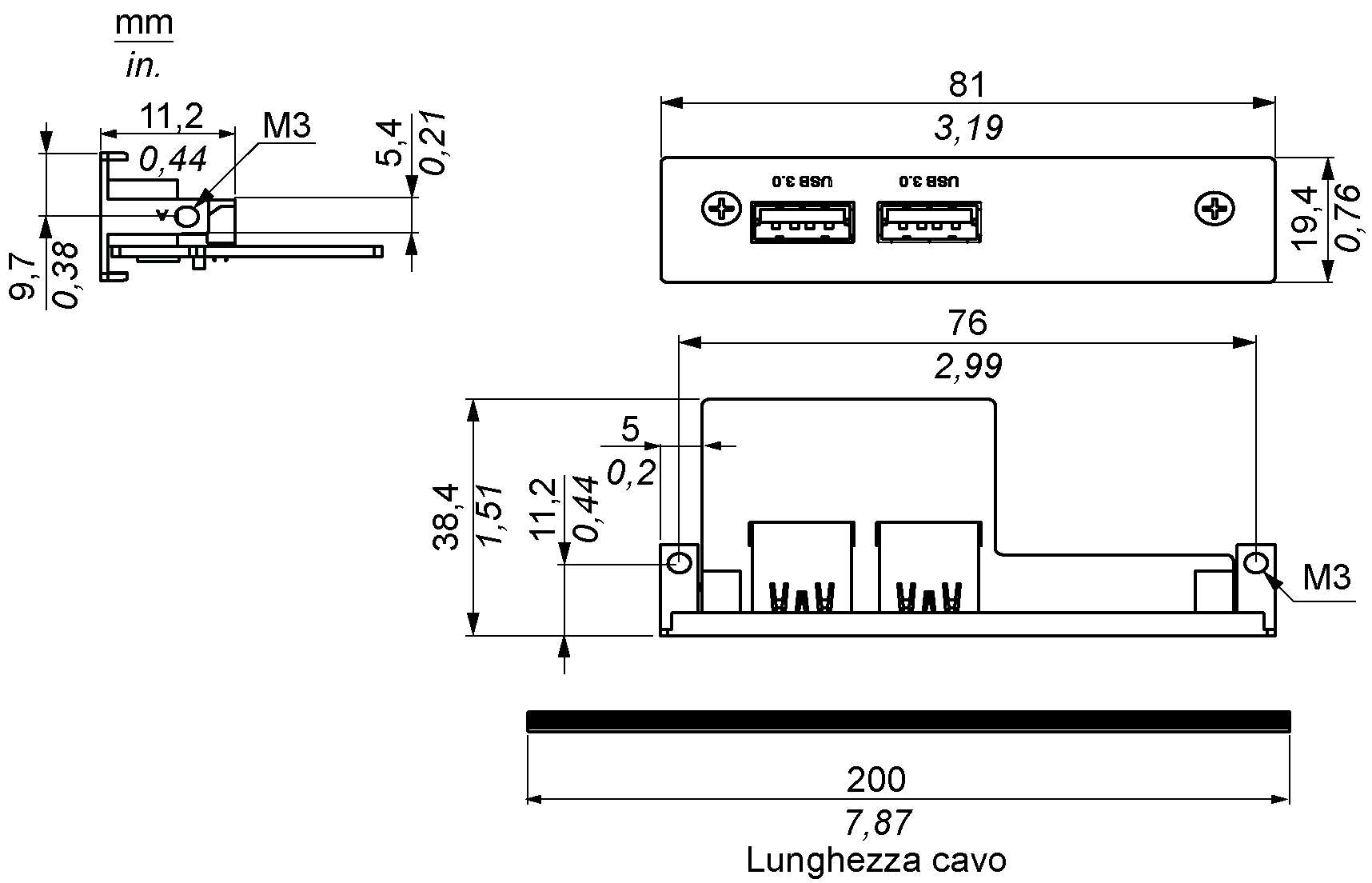

La figura mostra le dimensioni dell'interfaccia USB:
La tabella mostra i dati tecnici dell'interfaccia USB:
|
Componente |
Caratteristiche |
|---|---|
|
Generale |
|
|
Tipo bus |
Scheda mini PCIe revisione 1.2 |
|
Connettore |
2 porte USB 3.0 |
|
Assorbimento |
Uscita alimentazione +5 Vcc / 900 mA su dispositivo USB (tipico: 3,3 Vcc) |
|
Comunicazione |
|
|
Protocollo |
Specifica bus seriale universale 3.0 rev. 1.0 |
|
Velocità |
Bassa velocità: 1m,5 Mb/s, velocità intera: 12 Mb/s, alta velocità: 480 Mb/s, super velocità: 5 Gb/s |
|
Codice prodotto |
Descrizione |
S-Panel PC |
Enclosed PC |
|---|---|---|---|
|
HMIYMINUSB1 |
Interfaccia USB 3.0, 2 x USB |
Sì |
Non applicabile |

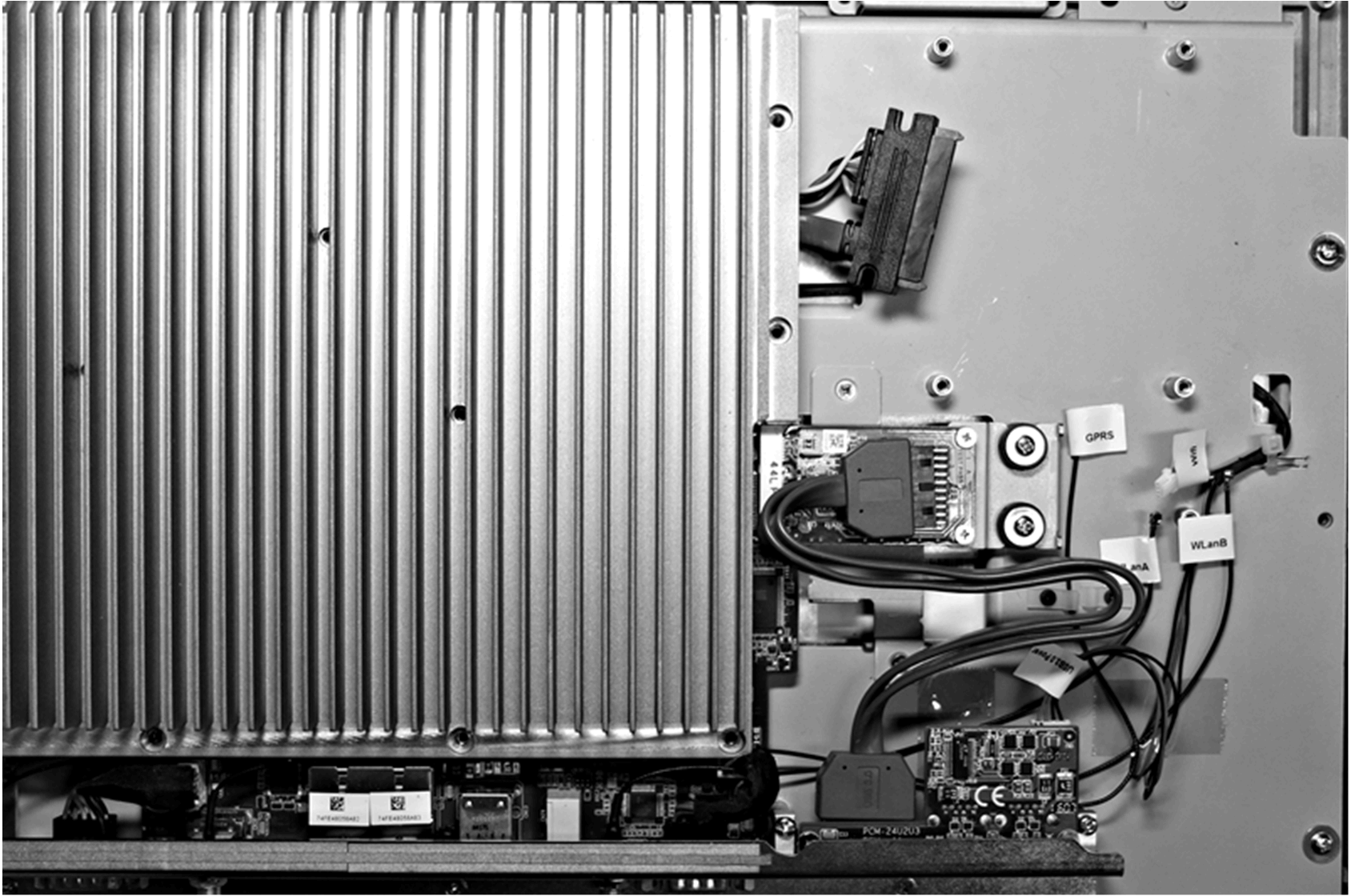

S-Panel PC:
Installazione hardware e Gestione periferiche
Installare il driver prima di installare l'interfaccia nel S-Panel PC. Il supporto di installazione del driver è incluso nel pacchetto. Dopo aver installato l'interfaccia, è possibile verificare se è correttamente installata nel sistema tramite Gestione periferiche.
