Descrizione interfaccia 4G (mini PCIe)
HMIYMIN4GEU1 e HMIYMIN4GUS1 sono classificati come moduli di comunicazione industriale.
HMIYMIN4GEU1 è mini PCIe GPRS 4G per le frequenze in Europa e Asia. Il kit contiene portascheda SIM e antenne esterne.
HMIYMIN4GUS1 è mini PCIe GPRS 4G per le frequenze in Nord America. Il kit contiene portascheda SIM e antenne esterne.

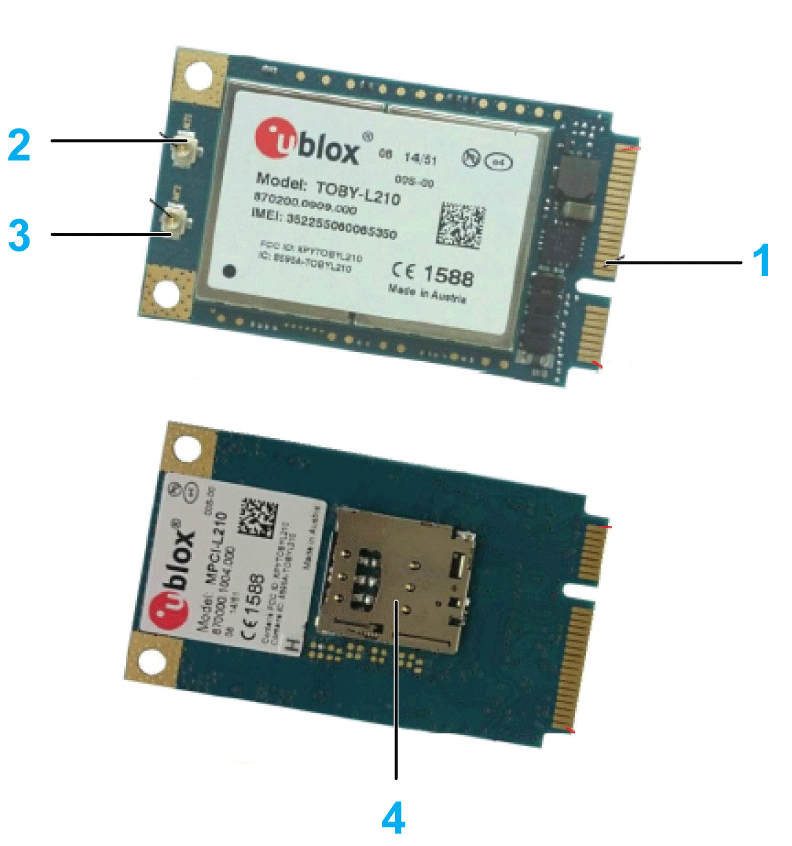

Questa figura mostra l'interfaccia mini PCIe GPRS 4G:
1 Connettore mini PCIe
2 Connettore antenna principale RF (utilizzare per connessione al S-Panel PC)
3 Connettore antenna diversità RF
4 Supporto SIM
La tabella mostra i dati tecnici:
|
Caratteristiche |
Valori |
|---|---|
|
Generale |
|
|
Tipo bus |
Scheda SIM |
|
Assorbimento |
3,3 Vcc x 2,6 A |
|
Temperatura opzionale |
0...45 °C (113 °F) |
|
Codice prodotto |
Descrizione |
S-Panel PC |
Enclosed PC |
|---|---|---|---|
|
HMIYMIN4GUS1 |
Interfaccia 4G US, 1 antenna |
Sì |
Non applicabile |
|
HMIYMIN4GEU1 |
Interfaccia 4G EU/ASIA, 1 antenna |
Sì |

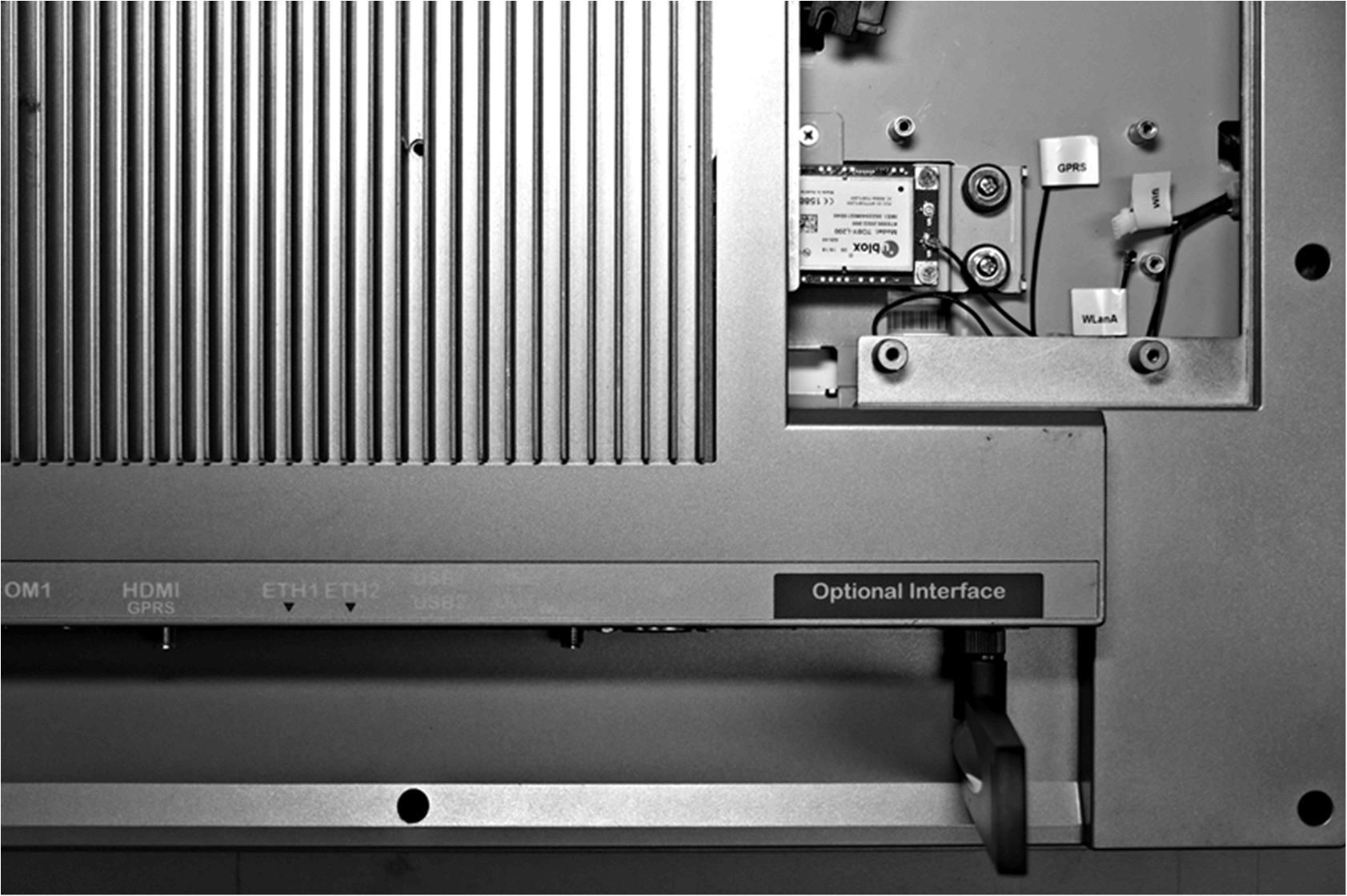

S-Panel PC e HMIYMIN4GUS1:

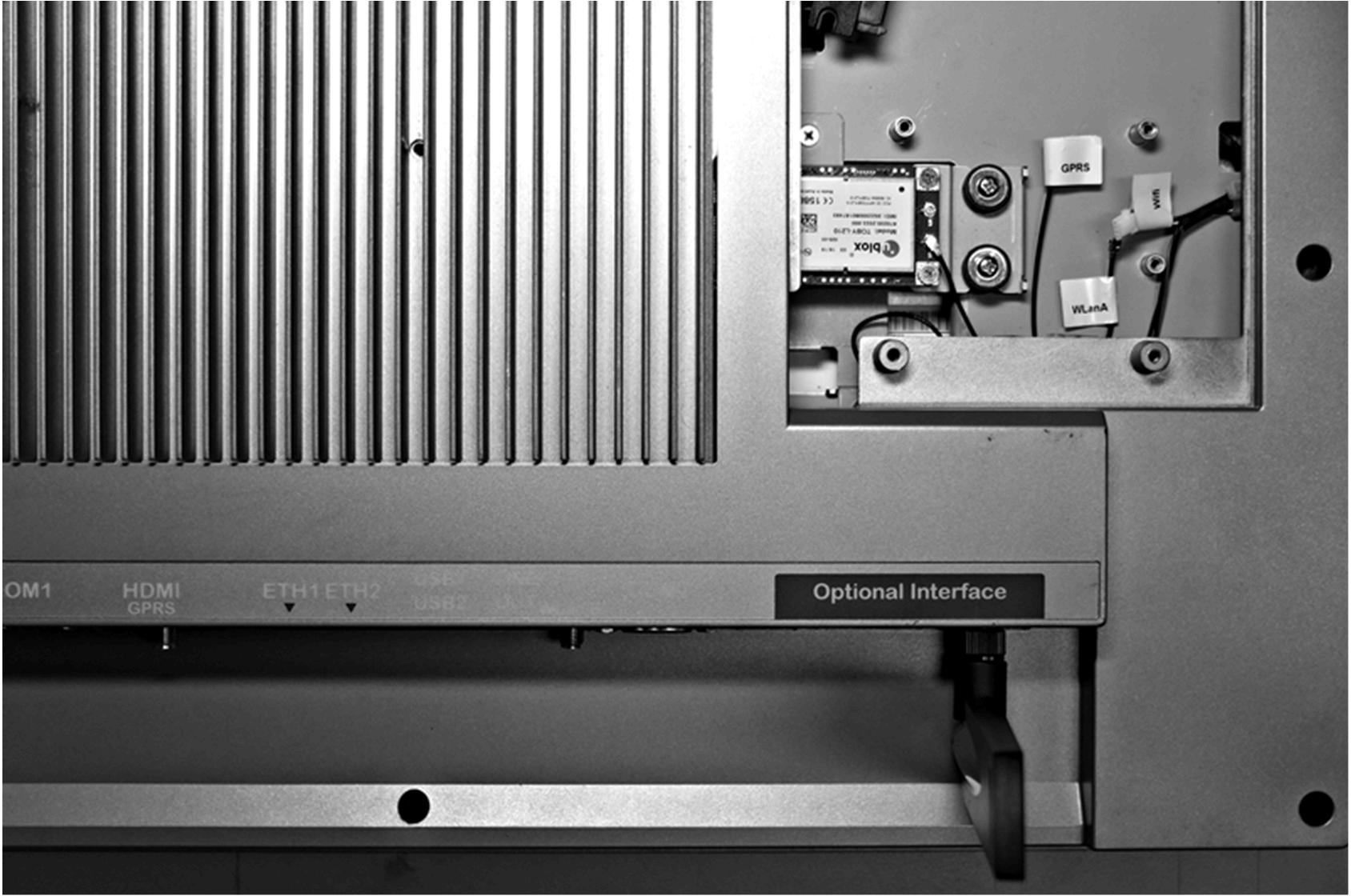

S-Panel PC e HMIYMIN4GEU1:
Prima di installare o rimuovere una scheda mini PCle, arrestare correttamente il sistema operativo Windows e scollegare il dispositivo dalla rete di alimentazione.
|
AVVISO |
|
SCARICA ELETTROSTATICA |
|
Prima di togliere il coperchio del Magelis Industrial PC, adottare tutte le misure di protezione richieste per prevenire le scariche elettrostatiche. |
|
Il mancato rispetto di queste istruzioni può provocare danni alle apparecchiature. |
|
|
|
SERRAGGIO ECCESSIVO E COMPONENTI ALLENTATI |
|
oNon esercitare una coppia superiore a 0,5 Nm (4.5 lb-in) durante il serraggio dei perni a vite di fissaggio, alloggiamenti, accessori o morsettiere. Applicando una forza eccessiva si può danneggiare il perno a vite di fissaggio. oQuando si serrano o si rimuovono le viti, assicurarsi di non farle cadere all'interno del telaio di Magelis Industrial PC. |
|
Il mancato rispetto di queste istruzioni può provocare infortuni o danni alle apparecchiature. |
NOTA: Disinserire l'alimentazione prima di procedere.
|
Passo |
Azione |
|---|---|
|
1 |

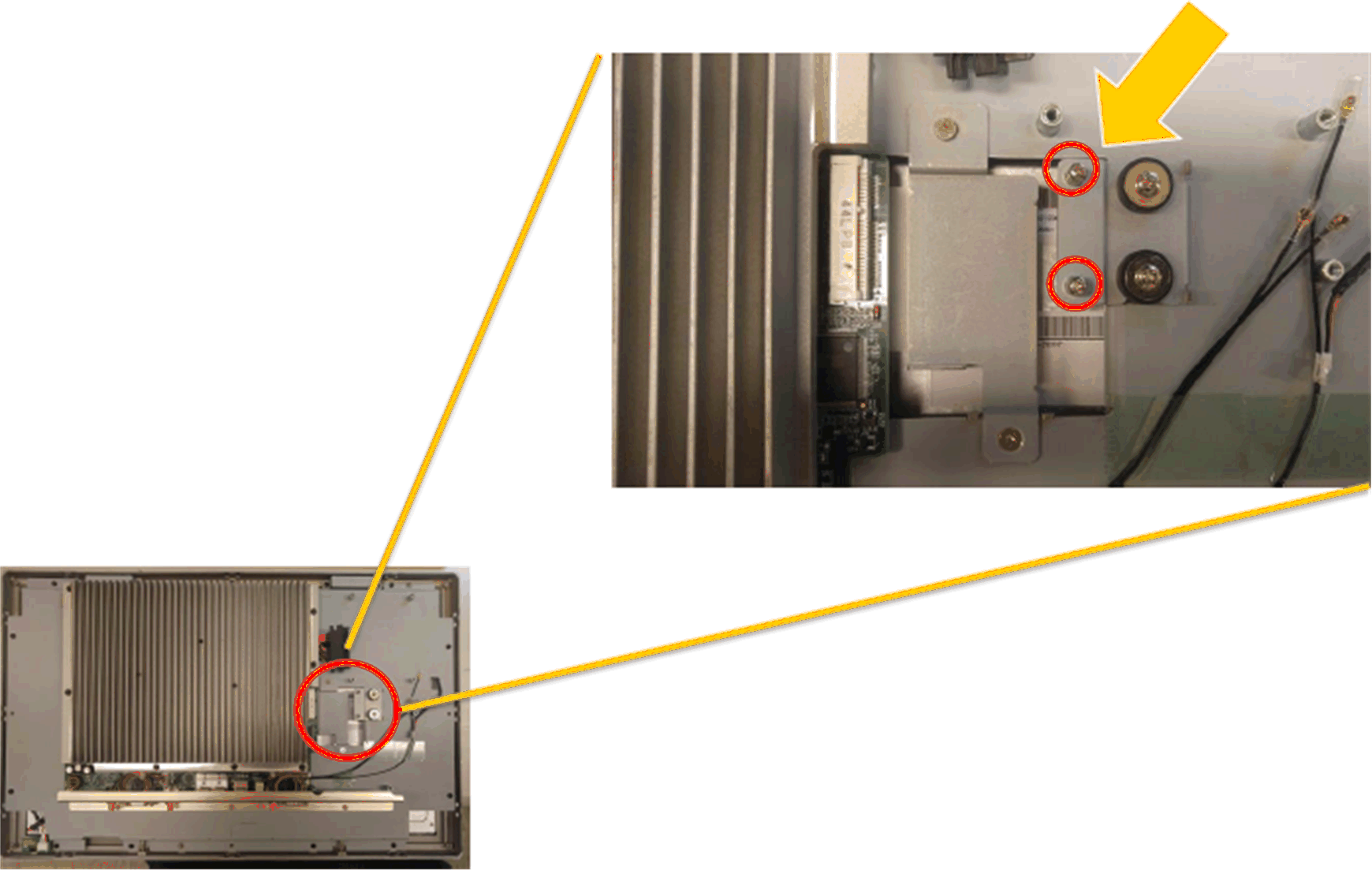

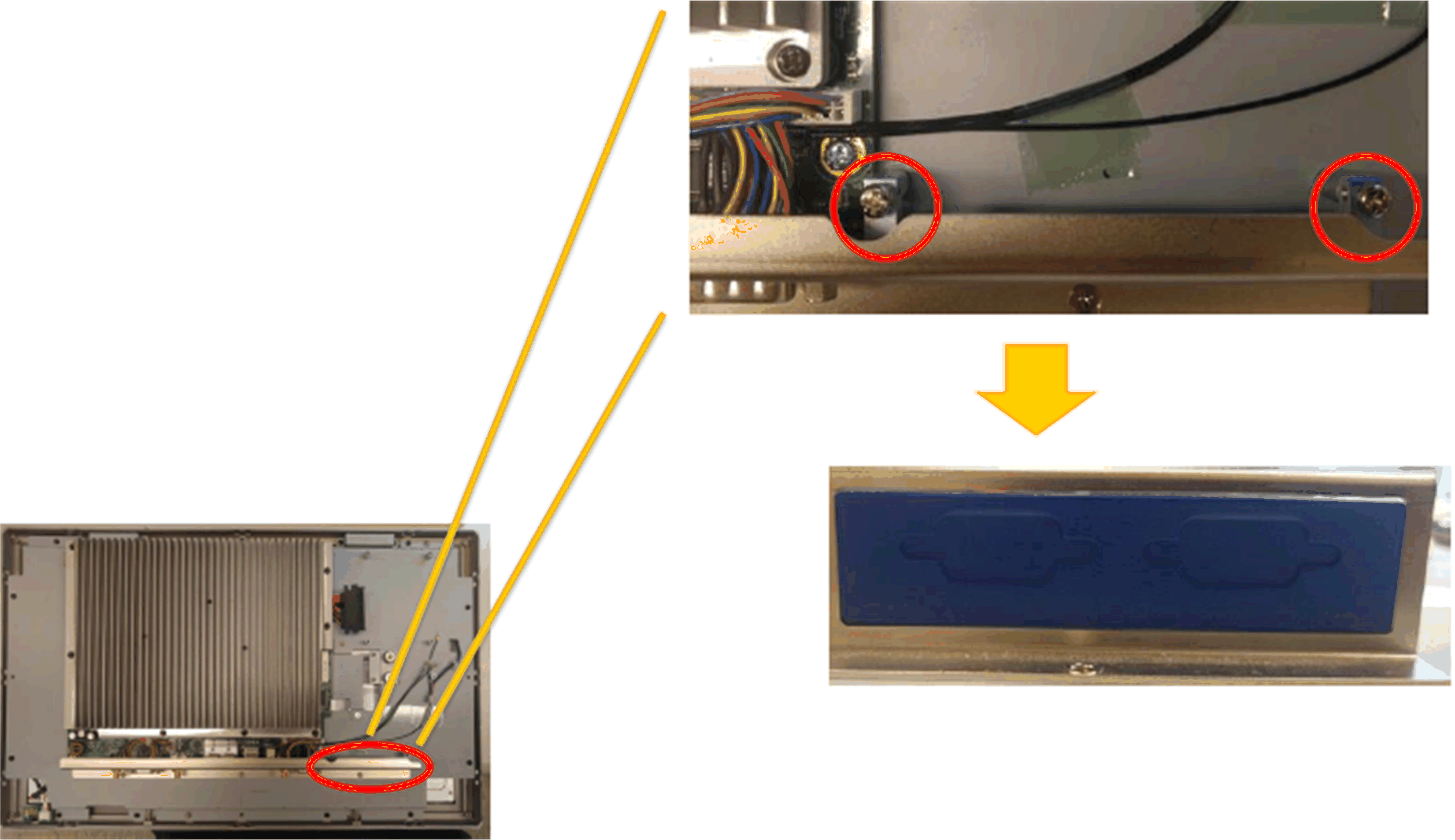

Allentare la vite madre:
|
|
2 |

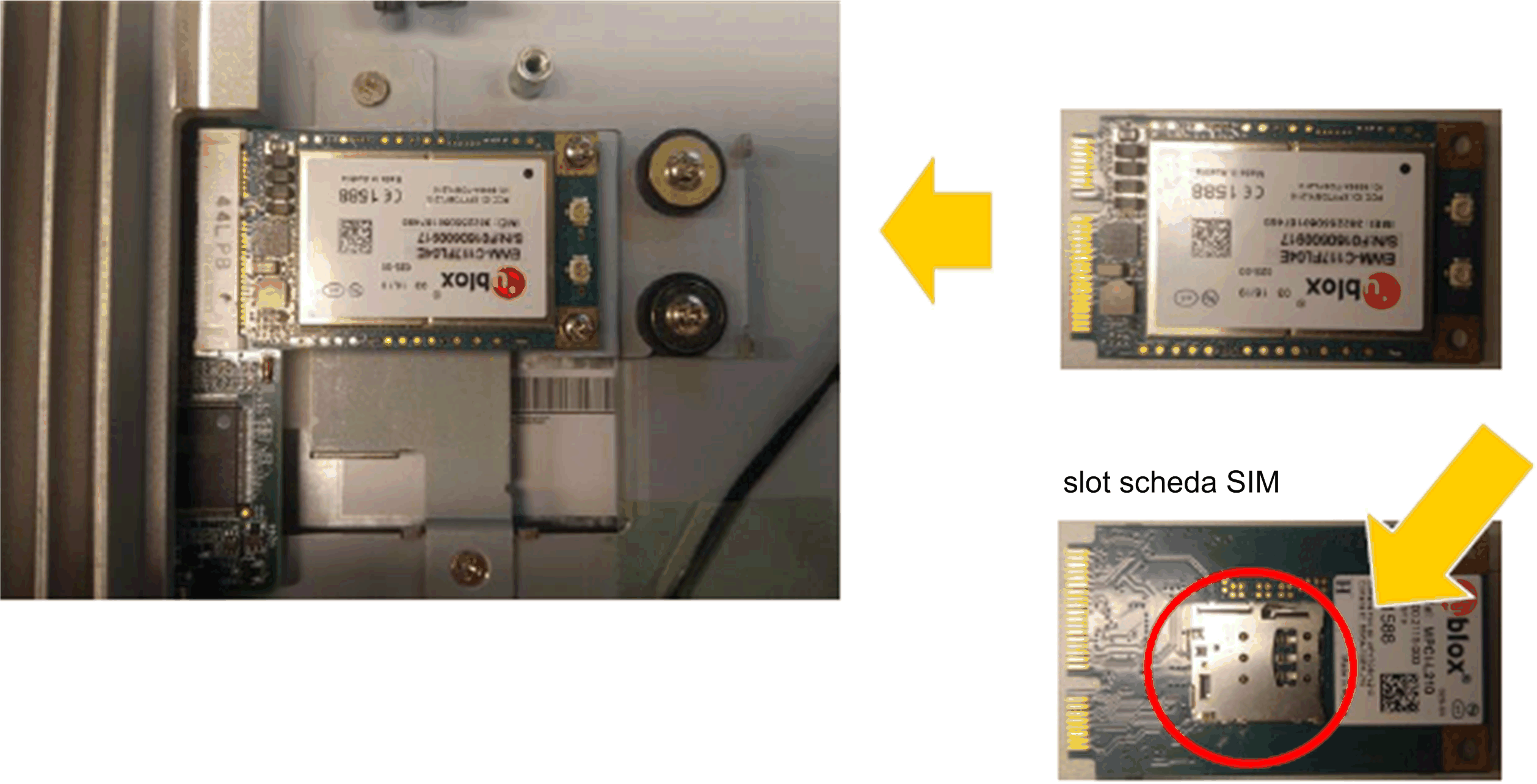

Installare la scheda mini PCIe 4G:
|
|
3 |

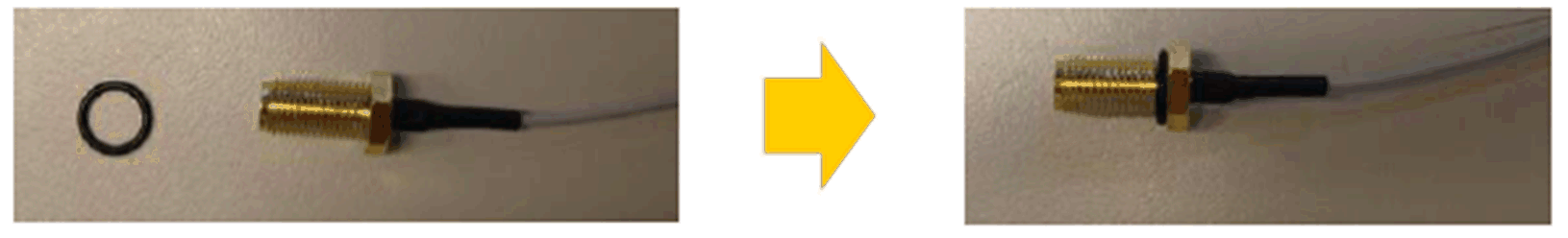

Inserire l'anello nel cavo SMA:
|
|
4 |

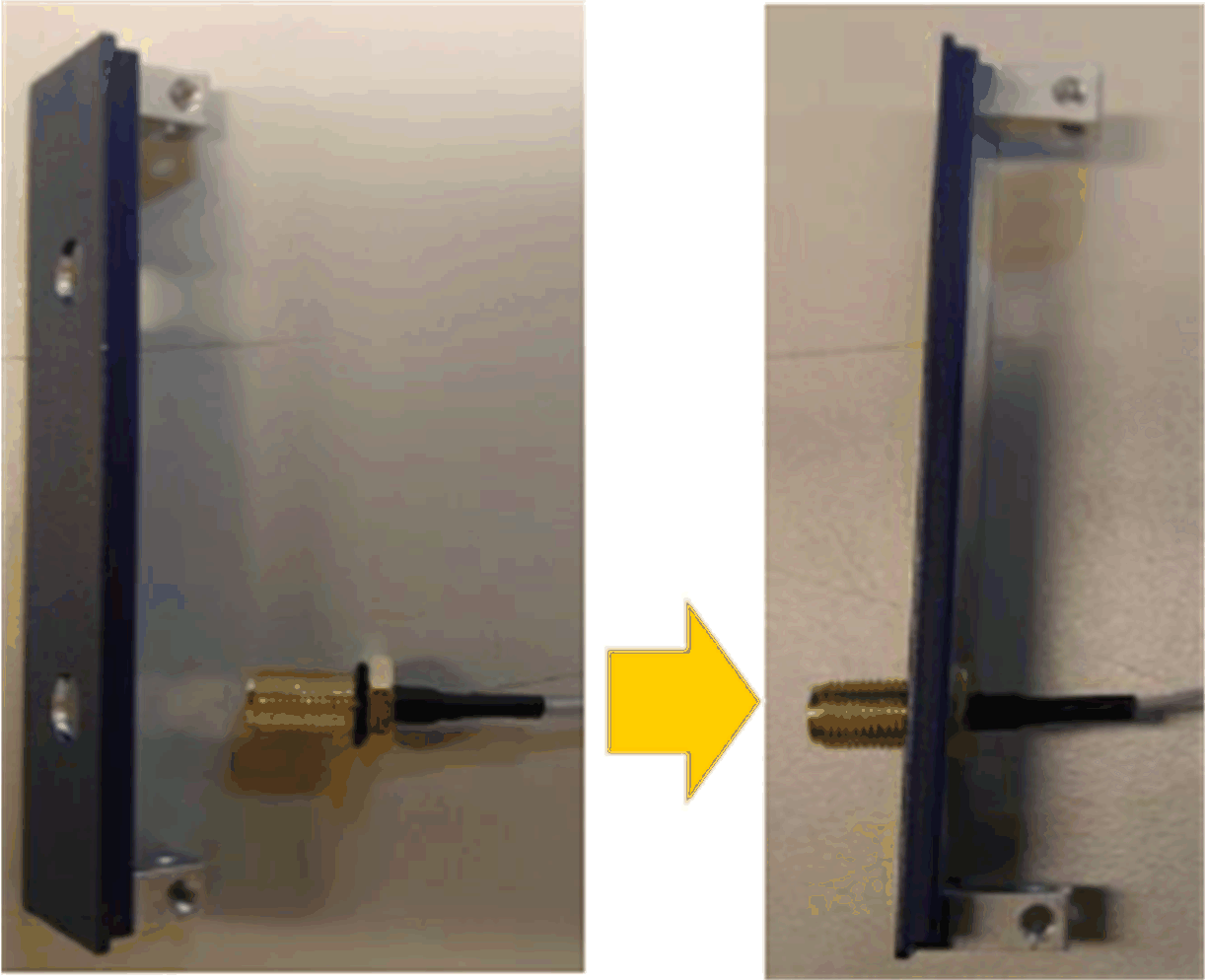

Inserire il cavo SMA nel supporto:
|
|
5 |

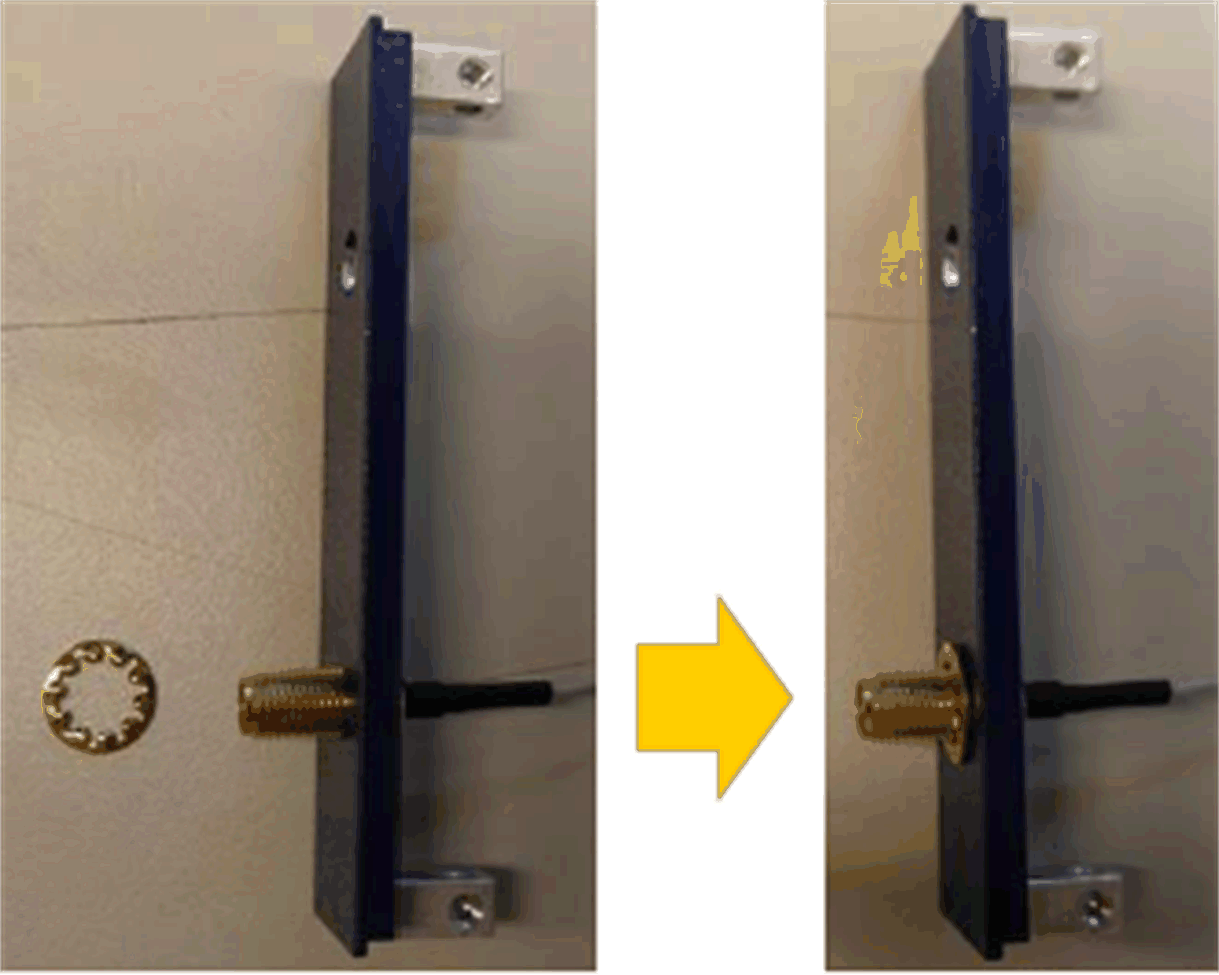

Inserire la rondella nel connettore SMA:
|
|
6 |

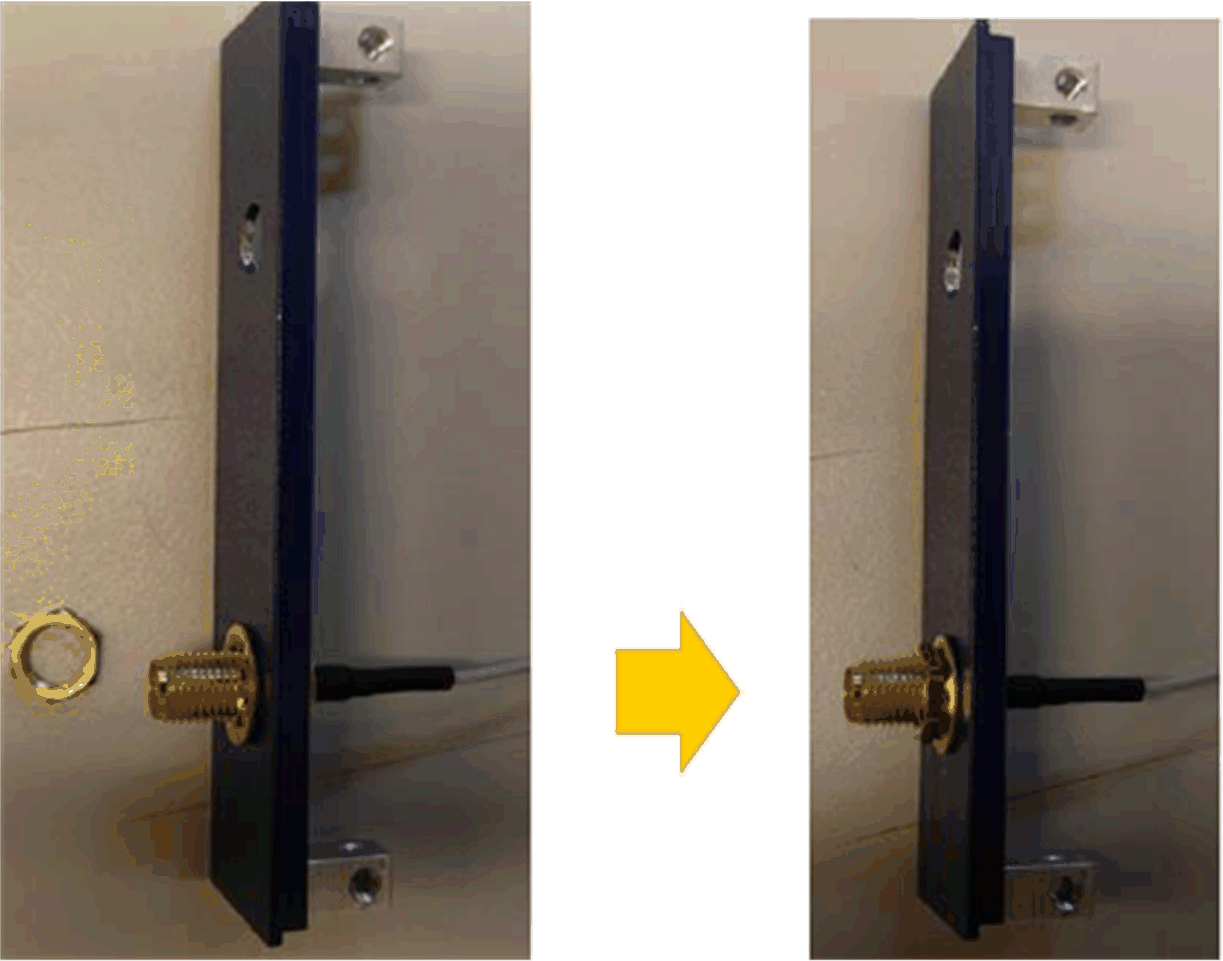

Dado di combinazione:
|
|
7 |
Abbassare il supporto dell'interfaccia opzionale:
|
|
8 |
Installare il supporto interfaccia antenna e collegare il cavo:
WLanA/ANT1: supporta Tx e Rx, fornendo l'interfaccia antenna principale. NOTA: Se la scheda mini PCIe è provvista di cavo esterno, fissare quest’ultimo con un serracavo o un dispositivo simile. |
|
9 |

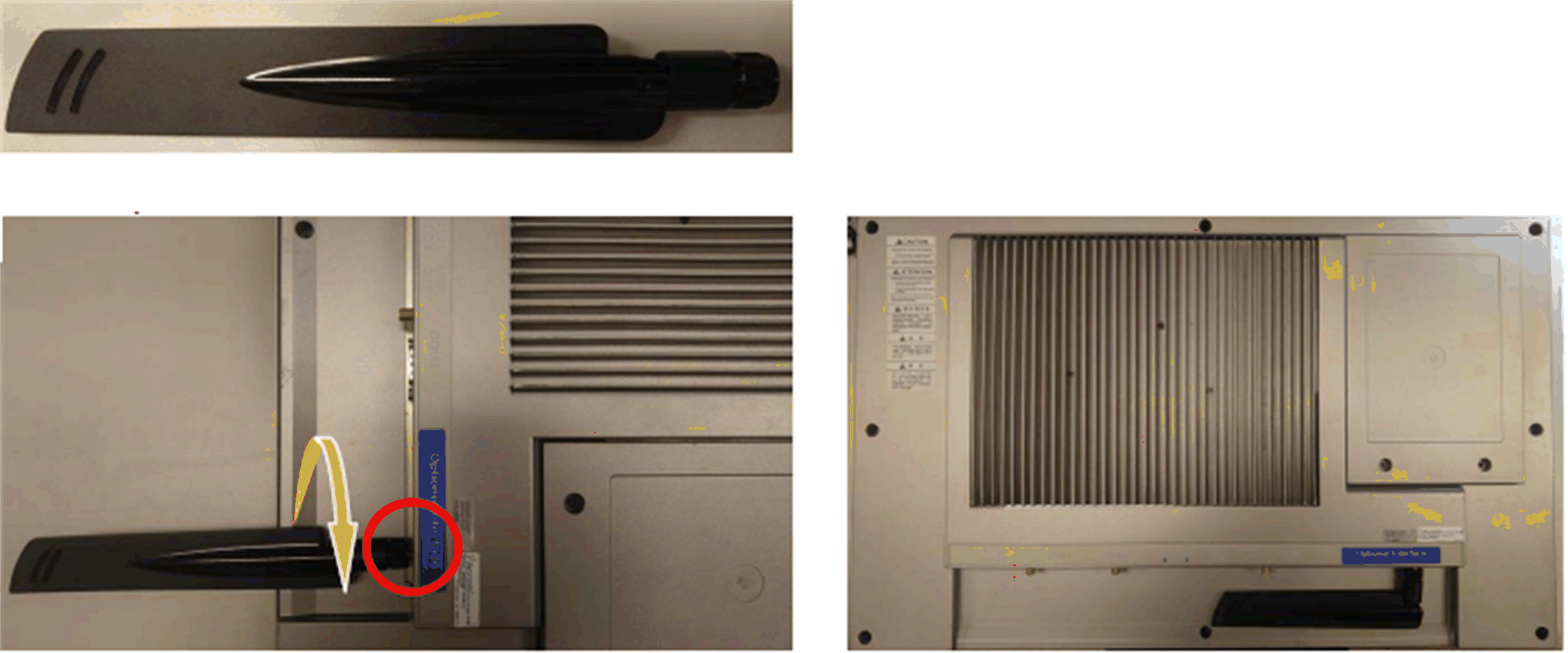

Bloccare l'antenna:
|
|
10 |

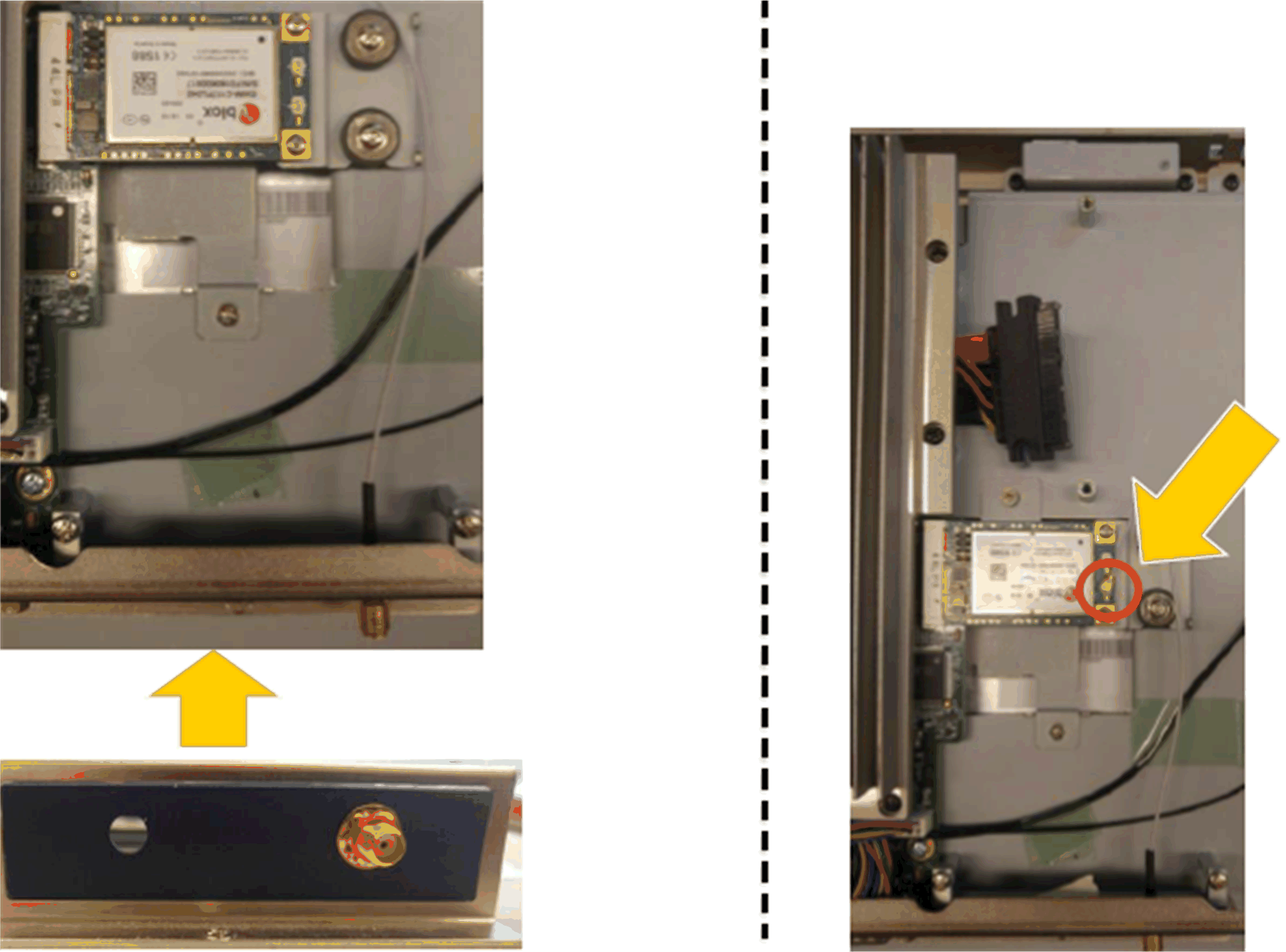

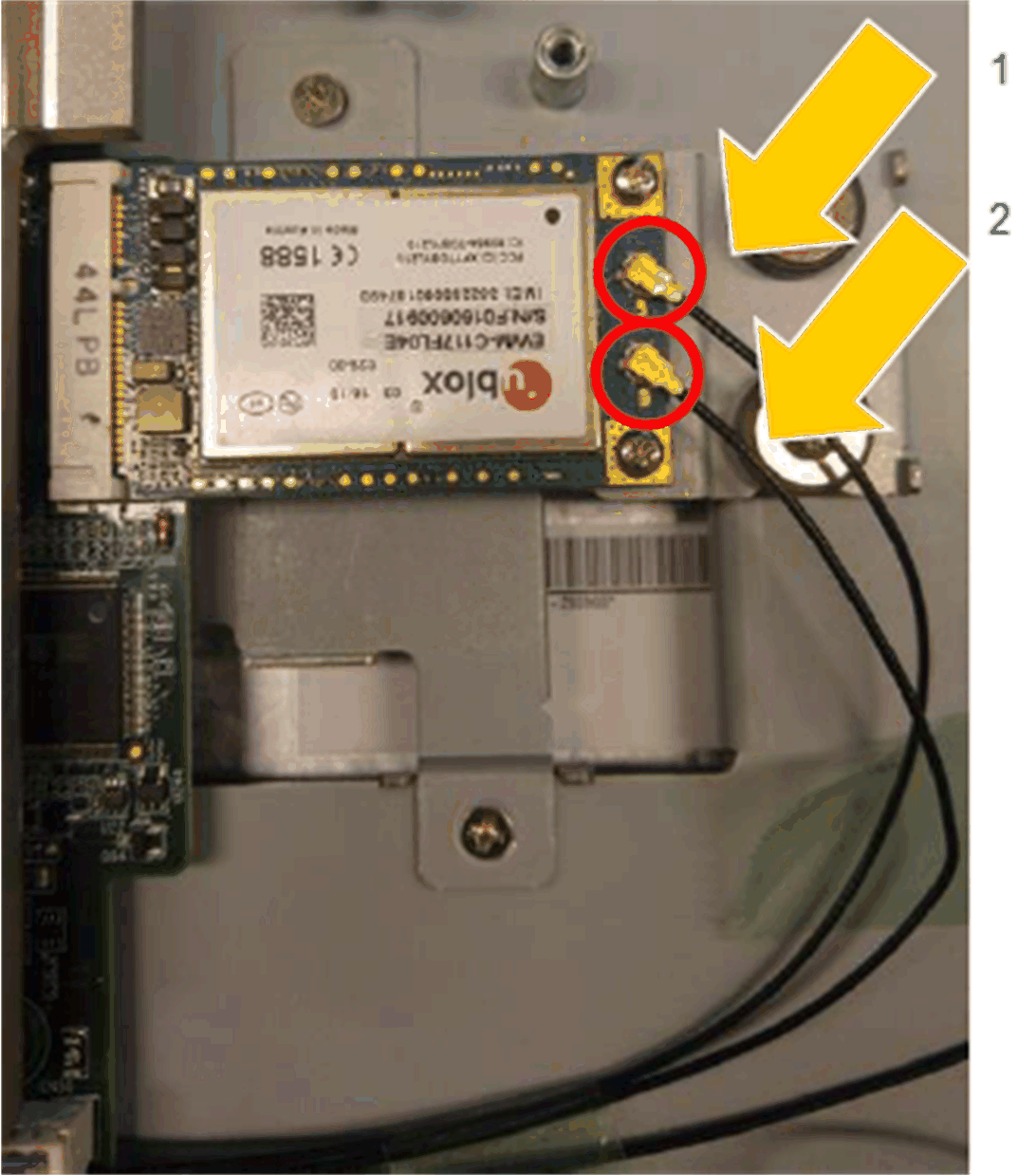

Collegare il cavo SMA preinstallato:
1 WLanB/ANT2: supporta solo Rx per configurazioni diversità LTE MIMO 2 x 2 e 3G Rx. 2 WLanA/ANT1: supporta Tx e Rx, fornendo l'interfaccia antenna principale. |
Installazione hardware e Gestione periferiche
Installare il driver prima di installare l'interfaccia nel S-Panel PC. Il supporto di installazione del driver è incluso nella chiavetta USB del S-Panel PC. Dopo aver installato l'interfaccia, è possibile verificare se è correttamente installata nel sistema tramite Gestione periferiche.
