La resistenza di messa a terra tra la massa del S-Panel PC e la terra non deve superare 100 Ω. Se il cavo di messa a terra è molto lungo, controllare la resistenza e, se occorre, utilizzare un filo di sezione superiore e instradarlo in un'apposita canalina.
La tabella mostra la lunghezza massima per i fili:
|
Sezione del filo |
Lunghezza massima del cavo |
|---|---|
|
2,5 mm2 (AWG 14) |
30 m (98 ft) |
|
60 m (196 ft) percorso completo |
|
|
|
FUNZIONAMENTO IMPREVISTO DELLE APPARECCHIATURE |
|
oUsare solo le configurazioni di terra autorizzate e illustrate di seguito. oVerificare che la resistenza di messa a terra sia uguale o inferiore a 100 Ω. oVerificare la qualità del collegamento di terra prima di accendere il dispositivo. Un rumore eccessivo sulla linea di terra può compromettere il funzionamento del Magelis Industrial PC. |
|
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature. |

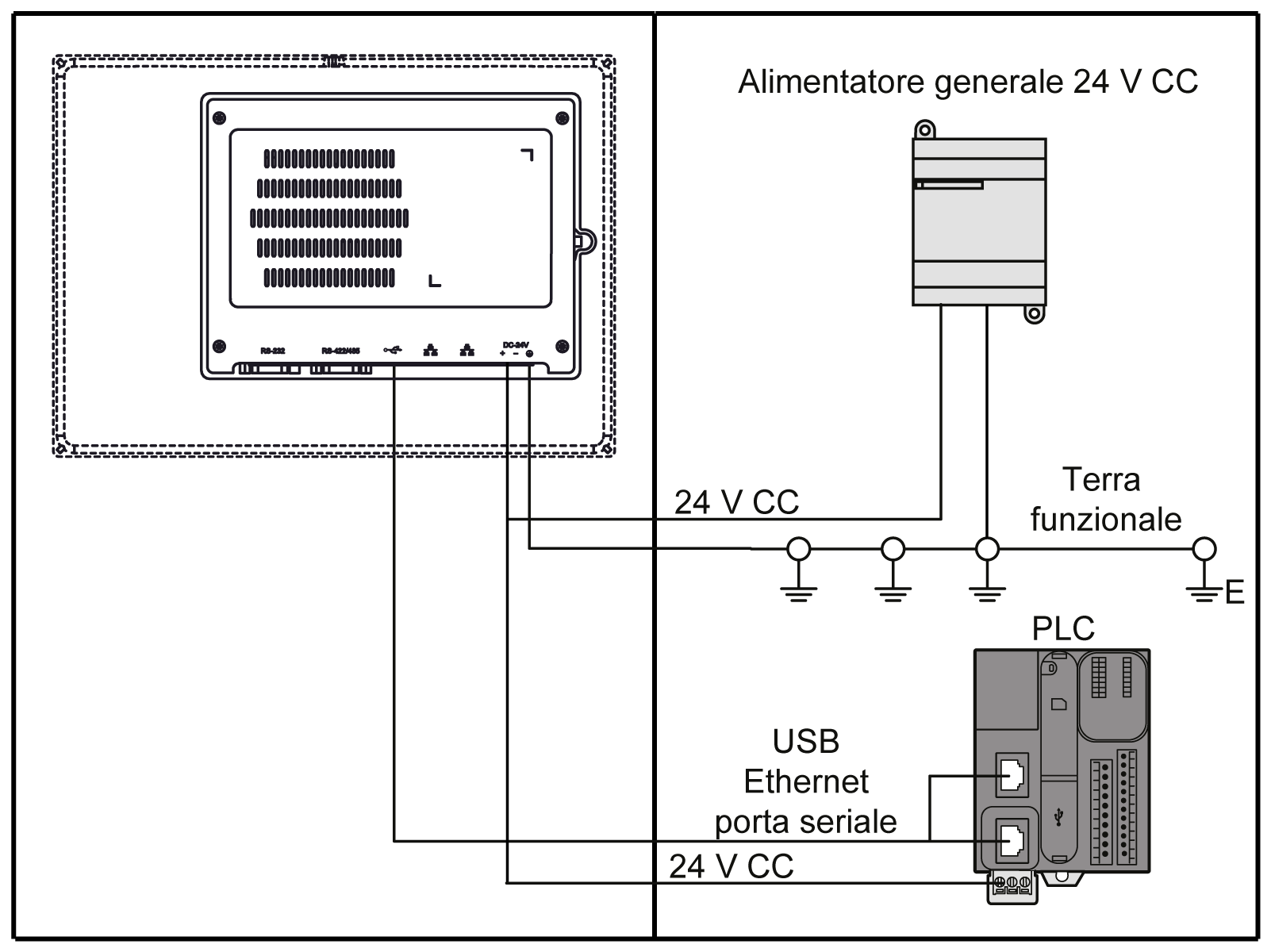

La messa a terra del S-Panel PC ha 2 collegamenti:
oTensione di alimentazione CC
oPin collegamento a massa
1 Tensione di alimentazione
2 Pin collegamento a massa (pin di collegamento a massa funzionale)
3 Quadro elettrico
4 Striscia di messa a terra
NOTA: Per CA, utilizzare il modulo di alimentazione CA.
|
Passo |
Azione |
|---|---|
|
1 |
Verificare che le seguenti operazioni siano state eseguite per il cablaggio del sistema: oCollegare l'armadio a terra. oVerificare che tutti gli armadi siano collegati a terra insieme. oCollegare la massa dell'alimentazione all'armadio. oCollegare il pin di terra del S-Panel PC all'armadio. oCollegare l'I/O al controller se necessario. oCollegare l'alimentazione al S-Panel PC. |
|
2 |
Verificare che la resistenza di messa a terra sia uguale o inferiore a 100 Ω. |
|
3 |
Quando si collega la linea SG a un altro dispositivo, accertarsi che l'impianto/il collegamento non generi anelli di massa. NOTA: Le viti del collegamento SG e di terra sono collegate internamente al S-Panel PC. |
|
4 |
Effettuare il collegamento di terra servendosi di un filo da 2,5 mm2 (14 AWG). Creare il punto di collegamento il più vicino possibile al S-Panel PC e limitare al massimo la lunghezza del cavo. |
Messa a terra delle linee dei segnali I/O
|
|
|
RISCHIO POTENZIALE DI ESPLOSIONE IN AREE A RISCHIO. |
|
Non utilizzare questo prodotto in aree a rischio. |
|
Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni. |
Le radiazioni elettromagnetiche potrebbero interferire con le comunicazioni di controllo del S-Panel PC.
|
|
|
FUNZIONAMENTO IMPREVISTO DELLE APPARECCHIATURE |
|
oSe il cablaggio delle linee I/O in prossimità di linee di alimentazione o apparecchiature radio è inevitabile, usare cavi schermati e collegare un'estremità della schermatura alla vite di terra del Magelis Industrial PC. oNon cablare le linee I/O in prossimità di cavi di alimentazione, dispositivi radio o altre apparecchiature che possano causare interferenze elettromagnetiche. |
|
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature. |
