Descrizione interfaccia Profibus DP
Il HMIYMINPRO1 è classificato come comunicazione industriale con moduli per protocollo di bus di campo (master o slave Profibus DP). È compatibile con la scheda mini PCIe
NOTA: Scaricare firmware e configurazione. Utilizzare il corrispondente DTM master o slave nel software di configurazione SYCON.net (HILSCHER CIFX 90E-DP\ET\F\MR\ADVA/+ML).

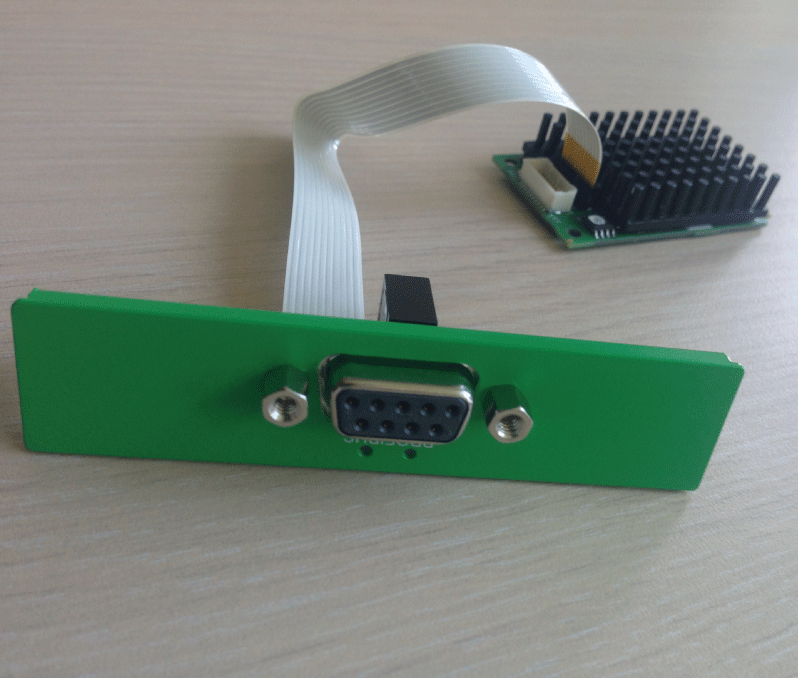

La figura mostra l'interfaccia Profibus DP:
Descrizione interfaccia Profibus DP
La tabella mostra i dati tecnici dell'interfaccia Profibus DP:
|
Caratteristiche |
Valori |
|---|---|
|
Generale |
|
|
Tipo bus |
Scheda mini PCIe revisione 1.2 |
|
Connettore |
1 presa D-Sub 9 pin |
|
Memoria |
SDRAM 8 Mb / EPROM flash seriale 4 Mb |
|
Dimensione della memoria doppia porta |
64 KByte |
|
Assorbimento |
600 mA a 3,3 Vcc |
|
Comunicazione |
|
|
Protocollo |
Profibus DP V1 |
|
Supporto segnale |
RxD/TxD-P, RxD/TxD-N |
|
Velocità di trasmissione |
33 MHz |
|
Dimensioni |
60 x 45 x 9,5 mm (2.36 x 1.77 x 0.37 in) |
La tabella mostra la specifica Profibus DP:
|
Caratteristiche |
Slave Profibus DP |
Master Profibus DP |
|---|---|---|
|
Slave max. |
– |
125 |
|
Dati ciclici max. |
244 byte |
244 byte/slave |
|
Lettura/scrittura aciclica |
6.240 byte |
|
|
N. max di moduli |
24 |
– |
|
Dati di configurazione |
244 byte |
244 byte/slave |
|
Dati parametro |
237 byte |
|
NOTA: Per configurare il master, è richiesto un file GSD (file descrizione dispositivo). Le impostazioni nel master utilizzato devono essere conformi con quelle nello slave per stabilire la comunicazione. I parametri principali sono: indirizzo stazione, numero ID, velocità baud e dati config (i dati di configurazione per lunghezza ingresso e uscita).
Questa interfaccia è utilizzata per collegare il S-Panel PC all'apparecchiatura remota, tramite un cavo. Il connettore è di tipo a spina D-Sub 9 pin.
Se si collega il S-Panel PC con un cavo PLC lungo, il cavo potrebbe avere un potenziale elettrico diverso dal pannello, anche se entrambi sono collegati a terra.

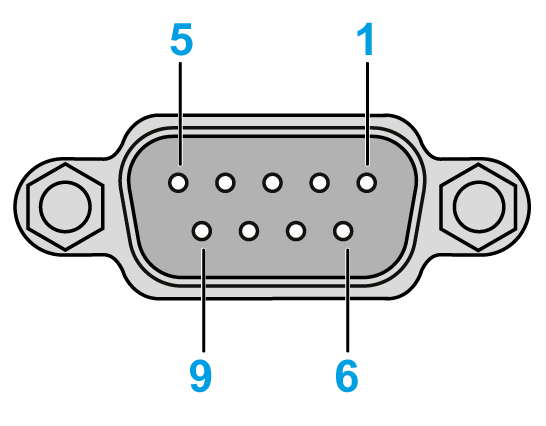

La tabella mostra le assegnazioni dei 9 pin D-Sub:
|
Pin |
Assegnazione |
Descrizione |
Connettore femmina spina D-Sub 9 pin |
|---|---|---|---|
|
1 |
– |
– |
|
|
2 |
– |
– |
|
|
3 |
RxD/TxD-P |
Ricezione/Invio Dati-P connessione spina B |
|
|
4 |
– |
– |
|
|
5 |
GND |
Potenziale di riferimento |
|
|
6 |
VP |
Tensione di alimentazione positiva |
|
|
7 |
– |
– |
|
|
8 |
RxD/TxD-N |
Ricezione/Invio Dati-N connessione spina A |
|
|
9 |
– |
– |
Un peso o una tensione eccessiva sui cavi di comunicazione possono causare lo scollegamento dell'apparecchiatura.
|
|
|
INTERRUZIONE DELL'ALIMENTAZIONE |
|
oControllare che i cavi di comunicazione non sollecitino eccessivamente le porte di comunicazione del Magelis Industrial PC. oCollegare saldamente i cavi di comunicazione al pannello o all'armadio. oUtilizzare soltanto cavi D-Sub a 9 pin con sistema di bloccaggio in buone condizioni. |
|
Il mancato rispetto di queste istruzioni può provocare infortuni o danni alle apparecchiature. |
|
Codice prodotto |
Descrizione |
S-Panel PC |
|---|---|---|
|
HMIYMINPRO1 |
Profibus interfaccia con NVRAM, 128 Mb + ML |
Sì |

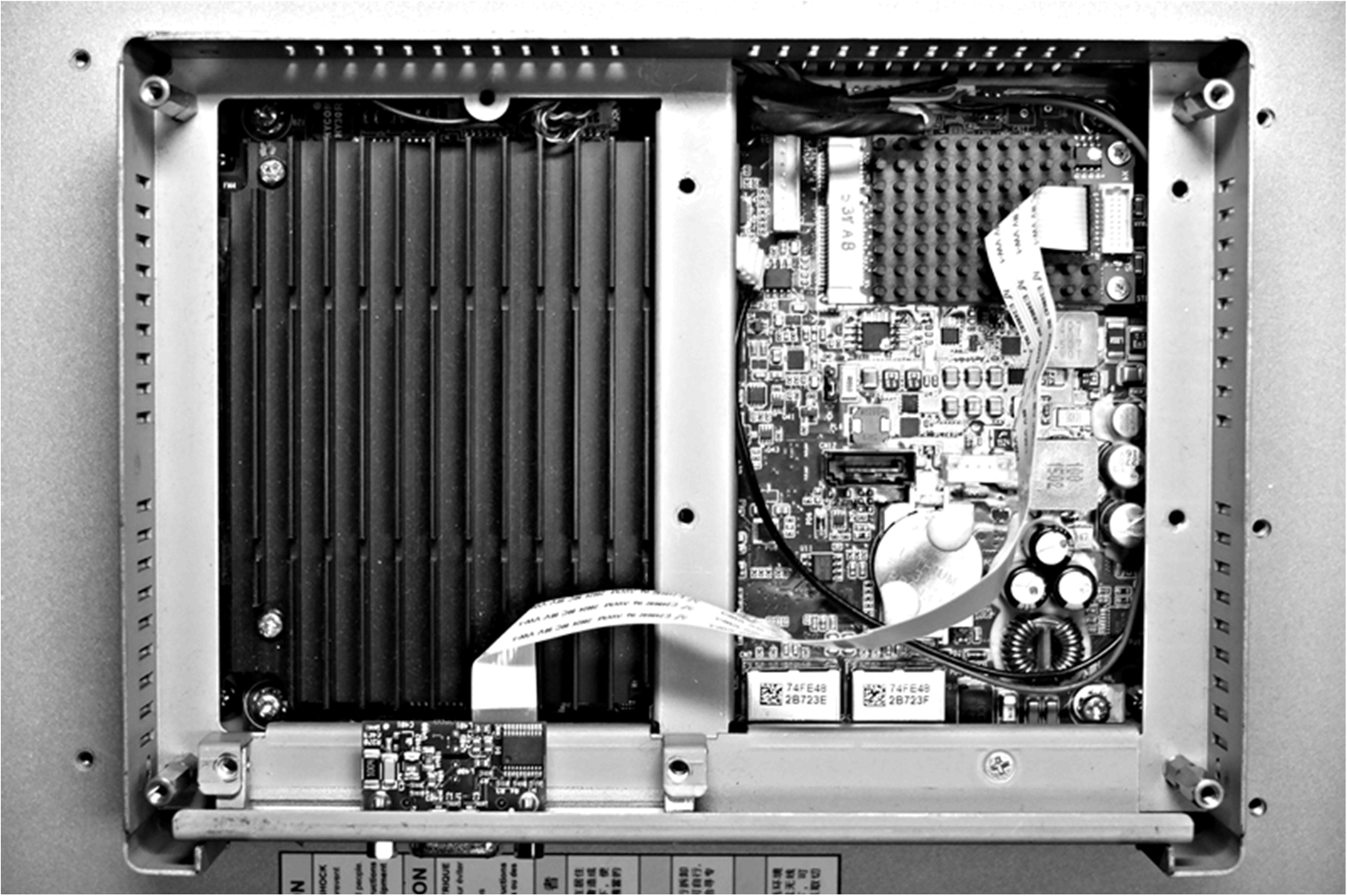

S-Panel PC:
Installazione hardware e Gestione periferiche
Installare il driver prima di installare l'interfaccia nel S-Panel PC. Il supporto di installazione del driver è incluso nel pacchetto. Dopo aver installato l'interfaccia, è possibile verificare se è correttamente installata nel sistema tramite Gestione periferiche.
