Scelta rapida da tastiera: CTRL + L
Il comando FBD/LD/IL > Inserire un salto permette di inserire un salto. La destinazione di un salto è un'altra rete, cioè la label di tale rete.

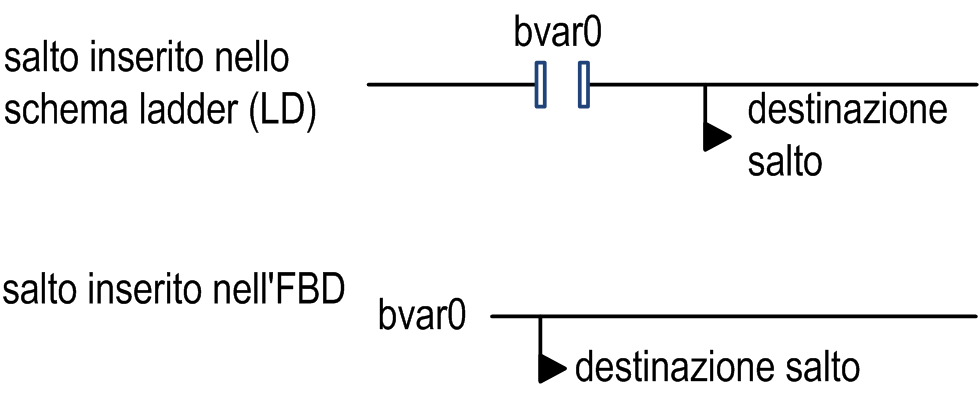

In FBD o LD, a seconda della posizione selezionata, l'inserimento avviene direttamente prima di un ingresso selezionato (posizione cursore 2), direttamente dopo un'uscita selezionata (posizione cursore 4) o, se si seleziona l'intera rete o sottorete, alla fine della rete o della sottorete (posizione cursore 6 o 11).
Per un salto inserito, è possibile eseguire una selezione insieme al testo immesso ??? e il salto può essere sostituito dal nome della label alla quale viene assegnato.

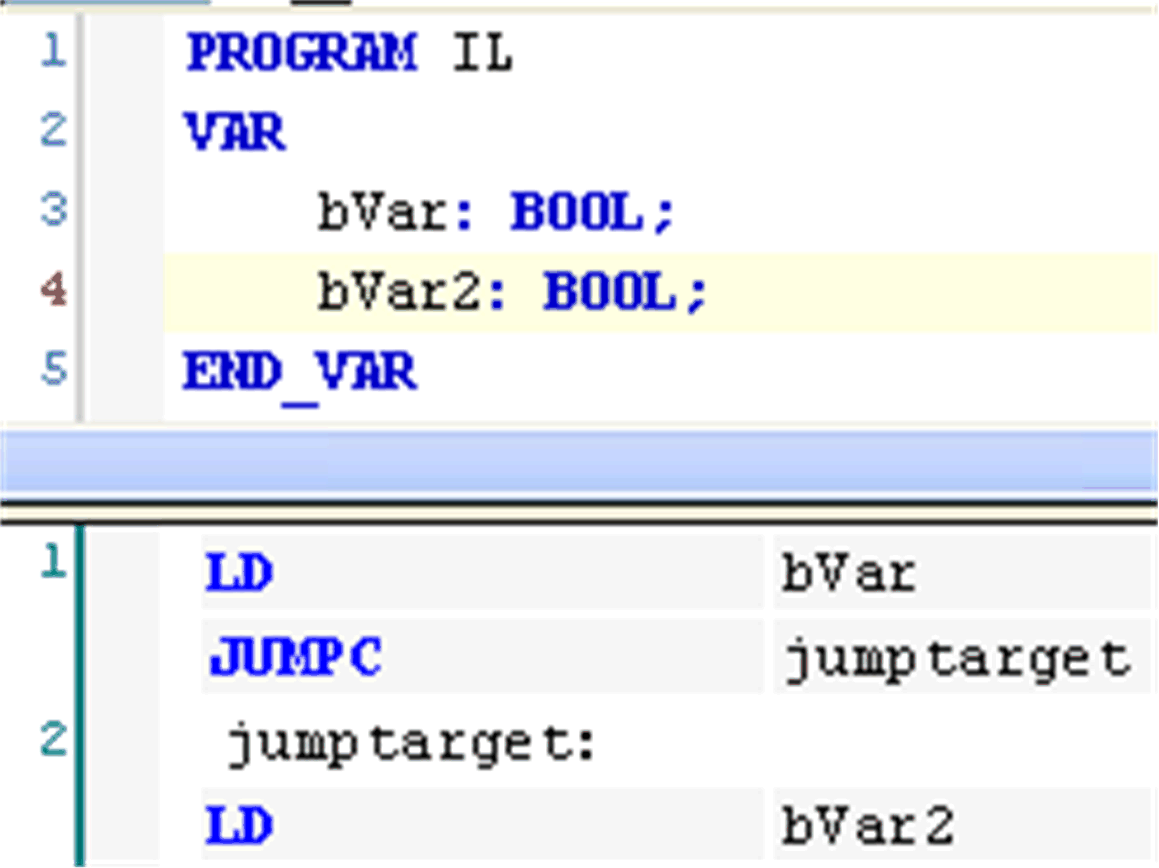

In IL, il salto viene programmato tramite l'operatore JMP, come mostrato nell'esempio:
Se un operatore JMP, inserito in IL senza un precedente LD, viene convertito in LD, verrà inserito un operatore fittizio ???.

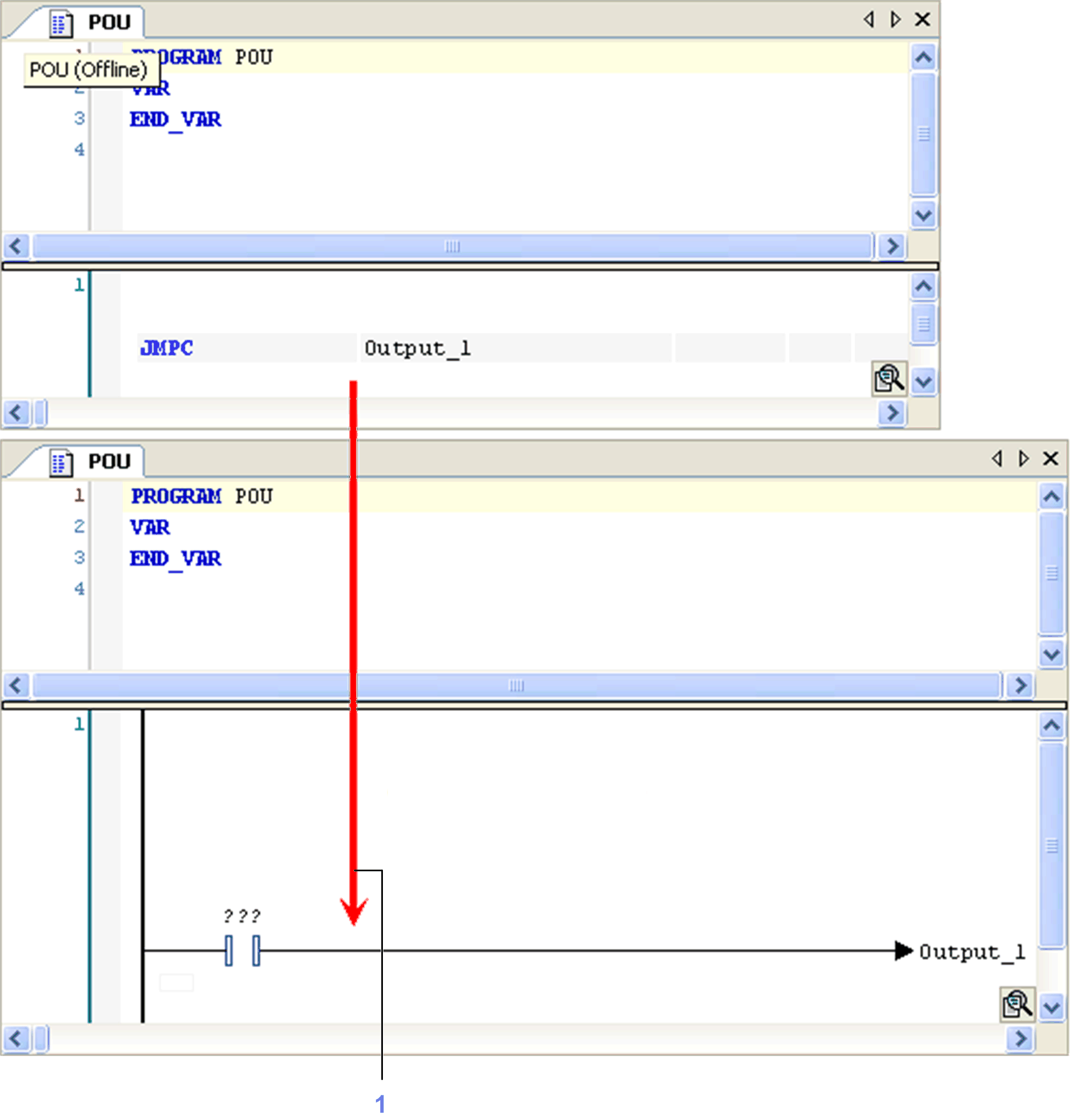

Esempio: conversione di un operatore JMP da IL a LD
NOTA: Per quanto riguarda le opzioni di visualizzazione per i componenti delle reti logiche FBD, LD e IL, considerare le opzioni dell'editor FBD, LD e IL.
