Il comando File → Nuovo progetto permette di creare un nuovo progetto.
La finestra di dialogo Nuovo progetto consente di:
oCreare un nuovo progetto o una libreria senza modello o esempio.
oCreare un progetto a partire da un modello di progetto.
oCreare un progetto a partire da un esempio.
oCreare un progetto appartenente a un progetto di sistema.
|
Elemento |
Descrizione |
|---|---|
|
Tipo di progetto |
Selezionare uno dei seguenti tipi di progetto: |
|
Scheda Generale |
La scheda Generale mostra i campi tipi o necessari per il Tipo di progetto selezionato. |
|
Scheda Proprietà |
La scheda Proprietà mostra ulteriori proprietà del progetto del Tipo di progetto selezionato: oTitolo oAutore oSocietà oVersione oData oDescrizione È inoltre possibile aggiungere un'immagine. |
|
Seleziona percorso file progetto |
Definire il Nome del file di progetto e cercare il Percorso nel quale si vuole salvare il progetto. Per impostazione predefinita, viene inserita automaticamente l'estensione file in base al tipo di progetto selezionato. |
|
Creare come parte del progetto di sistema |
L'opzione Creare come parte del progetto di sistema è disponibile solo se sono installati i componenti EcoStruxure Machine Expert Tool2Tool e ToolCollaboration. Selezionare questa opzione per creare un nuovo progetto dell'applicazione come parte di un progetto di sistema. Definire un Nome per il file del progetto. Configurare, inoltre, le impostazioni seguenti: oPosizione sistema: specificare il percorso di una cartella in cui sono salvati i progetti di sistema o fare clic sul pulsante Sfoglia (...) per aprire la finestra di dialogo System Explorer. Se si seleziona un progetto di sistema in System Explorer, i campi Posizione sistema e Nome progetto di sistema contengono già i dati di questo progetto di sistema. oNome progetto di sistema: specificare un nome per il progetto di sistema. Il progetto di sistema consiste di più progetti di applicazione (*.file progetto). Il Nome progetto di sistema viene visualizzato come nodo principale nella struttura PROGETTI DI SISTEMA della finestra di dialogo System Explorer. |
|
OK |
Fare clic su OK per creare il progetto. |
|
Guida |
Fare clic su Guida per aprire la Guida in linea. |
|
Se vengono rilevati dei campi vuoti o non validi, il campo viene contrassegnato da un'icona rossa e, passando il cursore sull'icona, viene visualizzata una finestra popup contenente informazioni su come procedere. NOTA: Se viene rilevato un campo vuoto o non valido, non è possibile creare un progetto. |
Prima di creare un progetto, esaminare i tipi di architettura e di tecnologia che si possono utilizzare. A seconda della selezione sono proposte diverse opzioni.
Quando si crea un progetto, si decide il tipo di applicazione. Il tipo di applicazione determina la disponibilità di alcuni oggetti o applicazioni. Alcune applicazioni attivano oggetti e funzionalità specifici.
Alcuni oggetti (come EDESIGN) sono disponibili nei progetti EcoStruxure Machine Expert solo se sono stati attivati da un oggetto applicazione appropriato (applicazione EDESIGN).
La conversione di applicazioni esistenti in un tipo diverso è un'operazione complessa e richiede conoscenze specifiche che esulano dall'ambito di questa documentazione. Quando si crea un progetto, pertanto, accertarsi che il progetto venga creato con l'applicazione appropriata.
La seguente tabella fornisce una panoramica dei tipi di progetto e della relativa applicazione.
|
Tipo di progetto |
Applicazione |
|---|---|
|
Progetto predefinito |
Applicazione predefinita |
|
Libreria |
Questo tipo di progetto fornisce un'applicazione dopo che è stato inserito un controller. |
|
Da modello di progetto |
L'applicazione corrisponde al Modello corrispondente selezionato; nella maggior parte dei casi produce un'applicazione predefinita. |
|
Da esempio |
L'applicazione corrisponde all'Esempio corrispondente selezionato; nella maggior parte dei casi produce un'applicazione predefinita. |
|
Progetto EDESIGN |
Applicazione EDESIGN |
|
Progetto vuoto |
Questo tipo di progetto fornisce un'applicazione dopo che è stato inserito un controller nella struttura Dispositivi. |
Il tipo di applicazione determina i moduli che possono essere inseriti:
|
Tipo di applicazione |
Moduli |
|---|---|
|
Applicazione predefinita |
oOggetti predefiniti oOggetti Smart Template |
|
Applicazione EDESIGN |
oOggetti predefiniti oOggetti EDESIGN |
La scheda Generale di un Progetto predefinito contiene i seguenti elementi:
|
Elemento |
Descrizione |
|---|---|
|
Controller |
Selezionare il controller nella lista dei Controller. NOTA: Nell'elenco a discesa del firmware del controller si possono solo selezionare le versioni del firmware compatibili con le versioni di Logic Builder. |
|
Nome controller |
Immettere il nome del controller. |
|
Versione |
Selezionare la versione del controller. |
|
Linguaggio per SR_Main |
Selezionare il Linguaggio per SR_Main da un elenco di linguaggi di programmazione IEC-61131-3 disponibili in Logic Builder. |

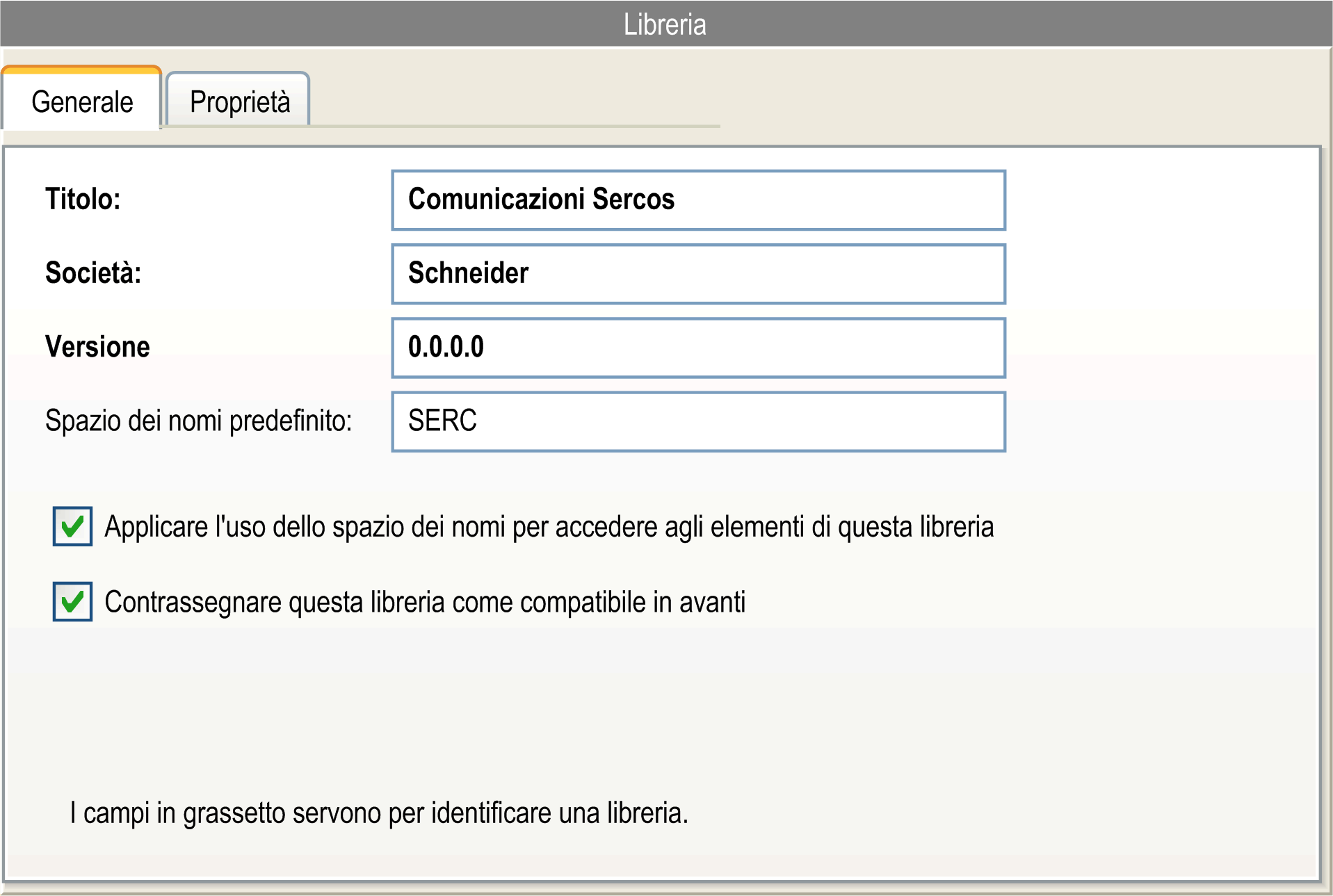

La finestra di dialogo Libreria permette di creare una libreria propria.
La scheda Generale di una Libreria contiene i seguenti elementi:
|
Elemento |
Descrizione |
|---|---|
|
Titolo |
Immettere il titolo della libreria. |
|
Società |
Immettere il nome della società. |
|
Versione |
Immettere la versione della libreria. |
|
Spazio dei nomi predefinito |
Immettere lo spazio dei nomi predefinito della libreria. |
Sono inoltre disponibili le seguenti opzioni:
oApplicare l'uso dello spazio dei nomi per accedere agli elementi di questa libreria (nome e valore della proprietà).
oContrassegnare questa libreria come compatibile in avanti.
Per maggiori informazioni sugli spazi dei nomi e sulle librerie compatibili con le versioni successive, vedere la documentazione EcoStruxure Machine Expert Funzioni e librerie - Guida utente.

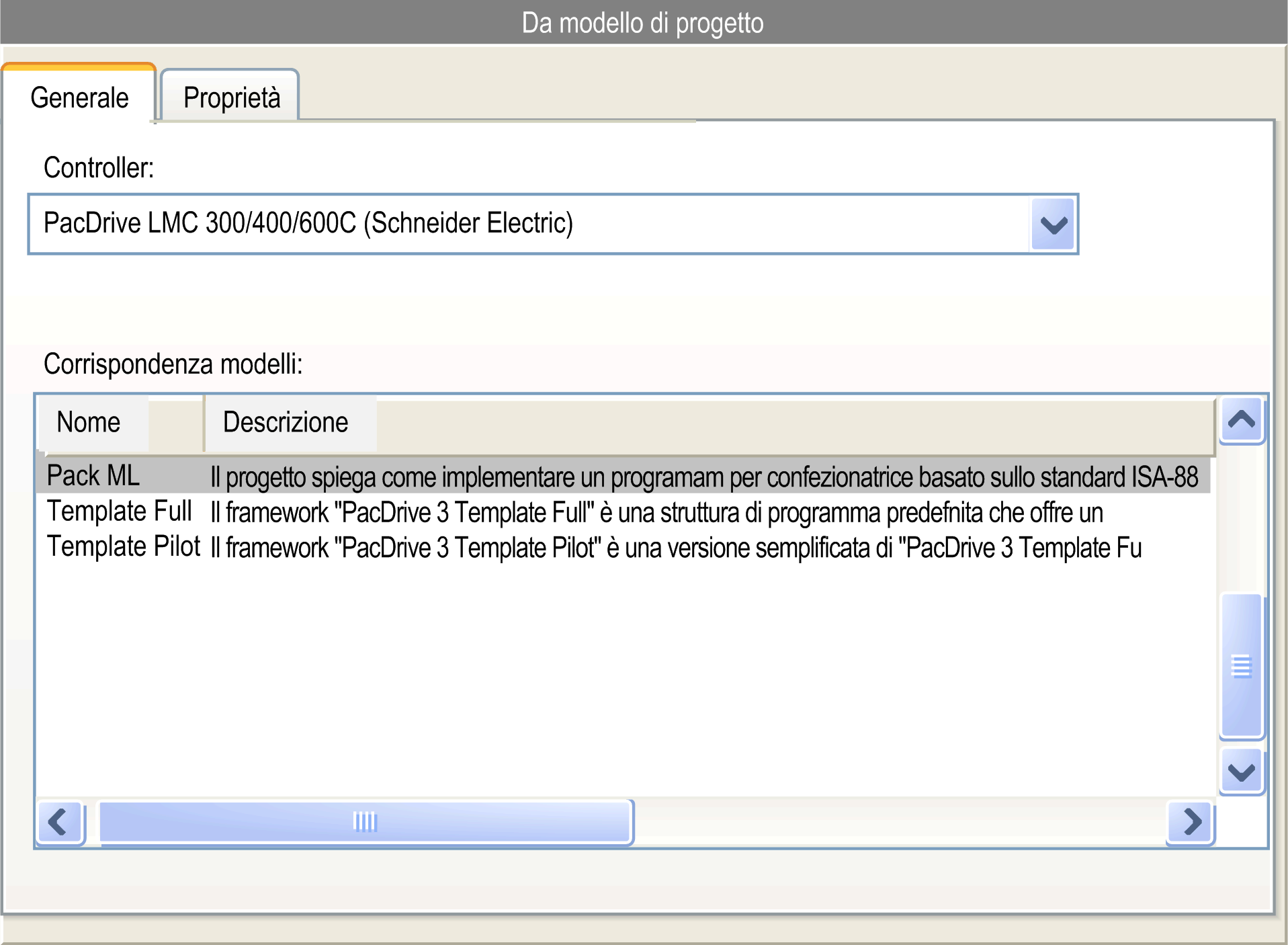

Quando si seleziona Da modello di progetto, il riquadro sul lato destro mostra la scheda Generale, nella quale si seleziona un Controller in un elenco e uno dei Modelli corrispondenti disponibili per questo controller.

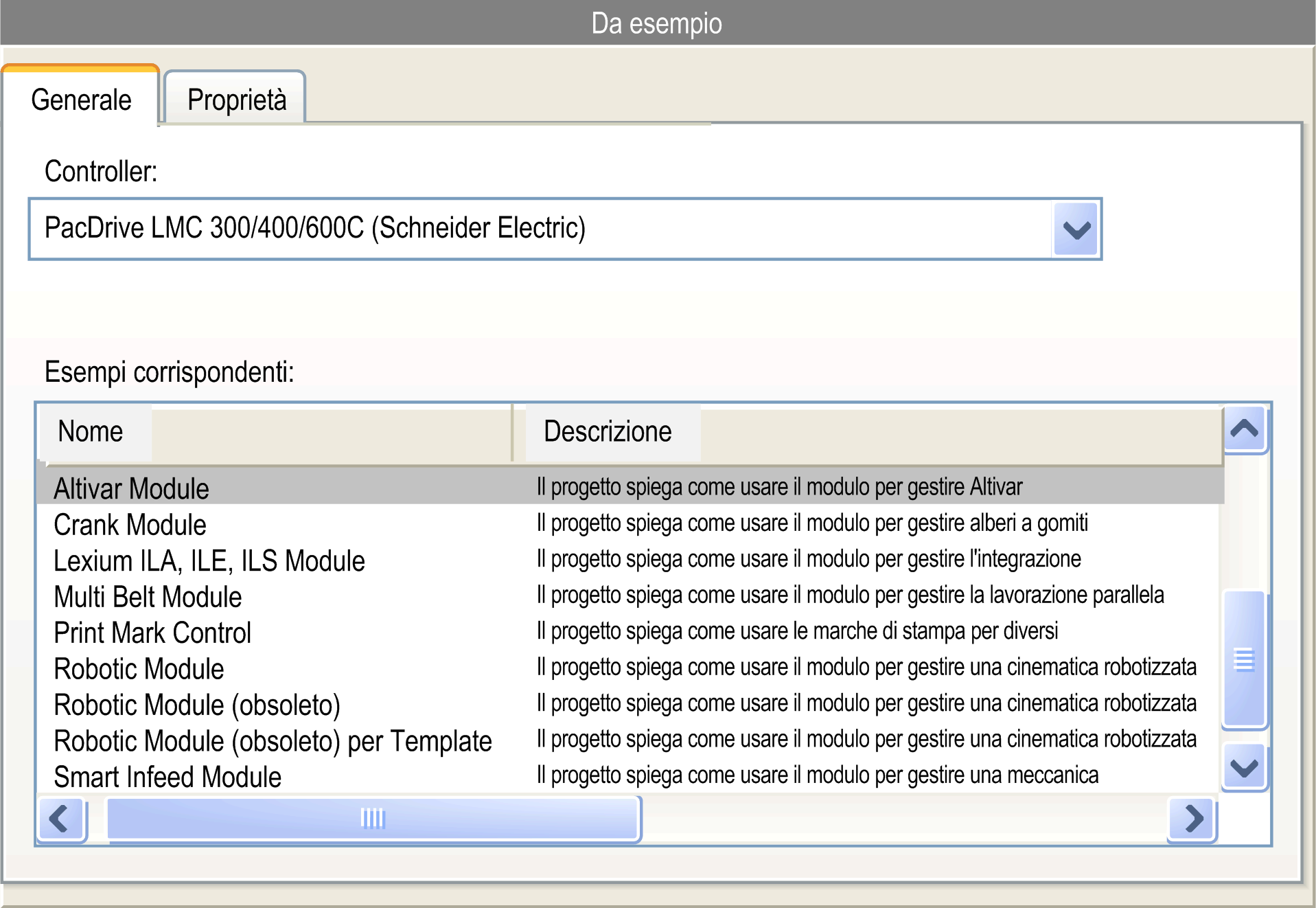

Quando si seleziona Da esempio, il riquadro sul lato destro mostra la scheda Generale, nella quale si seleziona un Controller in un elenco e uno degli Esempi corrispondenti disponibili per questo controller.

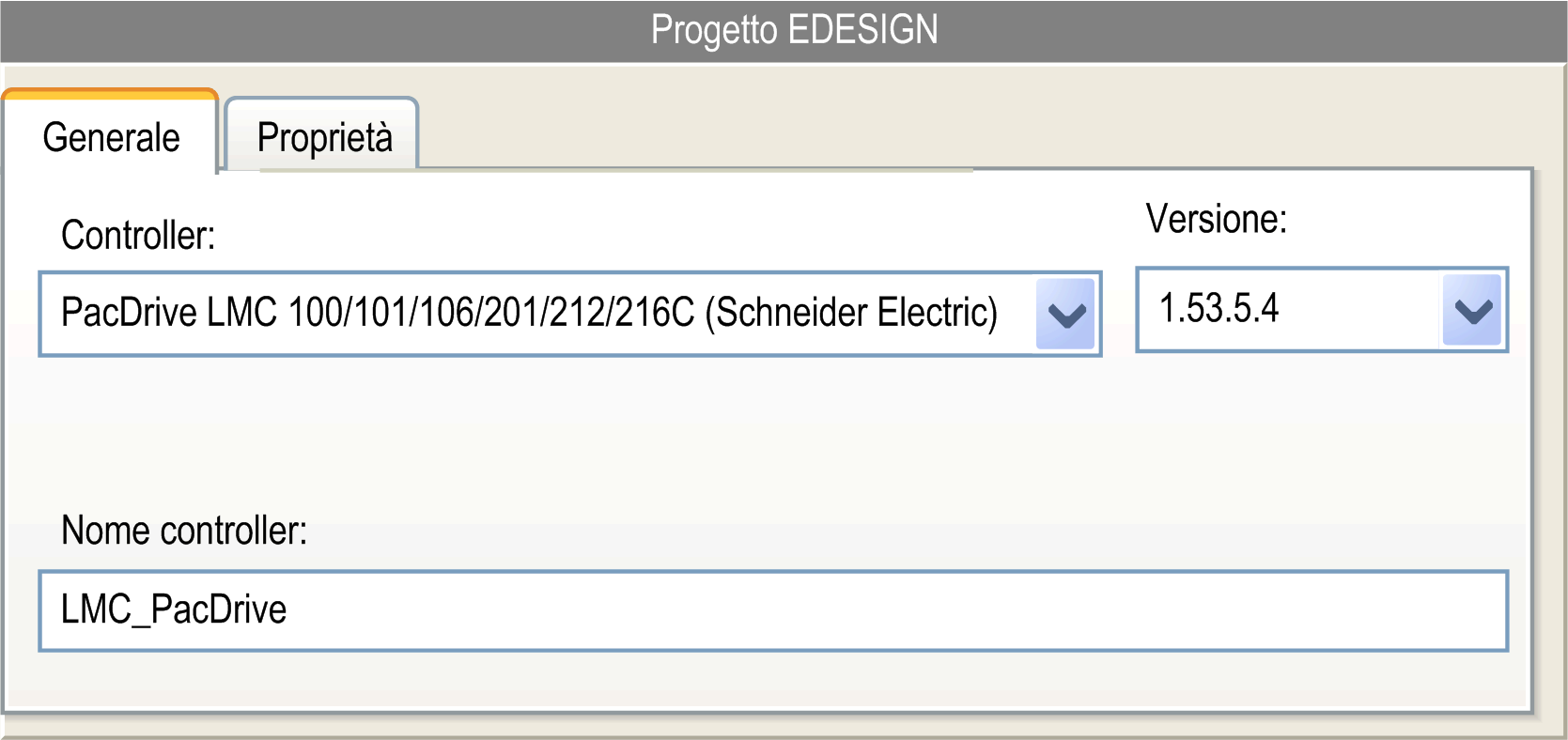

La scheda Generale di un Progetto EDESIGN contiene i seguenti elementi:
oController
oNome controller
oVersione
La finestra di dialogo Progetto vuoto permette di creare un progetto senza aver preconfigurato dispositivi o logica.
