MUL

Panoramica

Operatore IEC per la moltiplicazione di variabili

Tipi ammessi

oBYTE

oWORD

oDWORD

oLWORD

oSINT

oUSINT

oINT

oUINT

oDINT

oUDINT

oLINT

oULINT

oREAL

oLREAL

oTIME

Le variabili TIME possono essere moltiplicate con variabili intere.

Nell'editor FBD/LD, l'operatore MUL è una casella ampliabile. Ciò significa che anziché una serie di caselle MUL concatenabili, è possibile utilizzare 1 casella con più ingressi. Usare il comando Inserisci ingresso per aggiungere ulteriori ingressi. Il numero è illimitato.

Esempio in IL

LD     7
MUL    2     ,
       4     ,
       7
ST     Var1

Esempio in ST

var1 := 7*2*4*7;

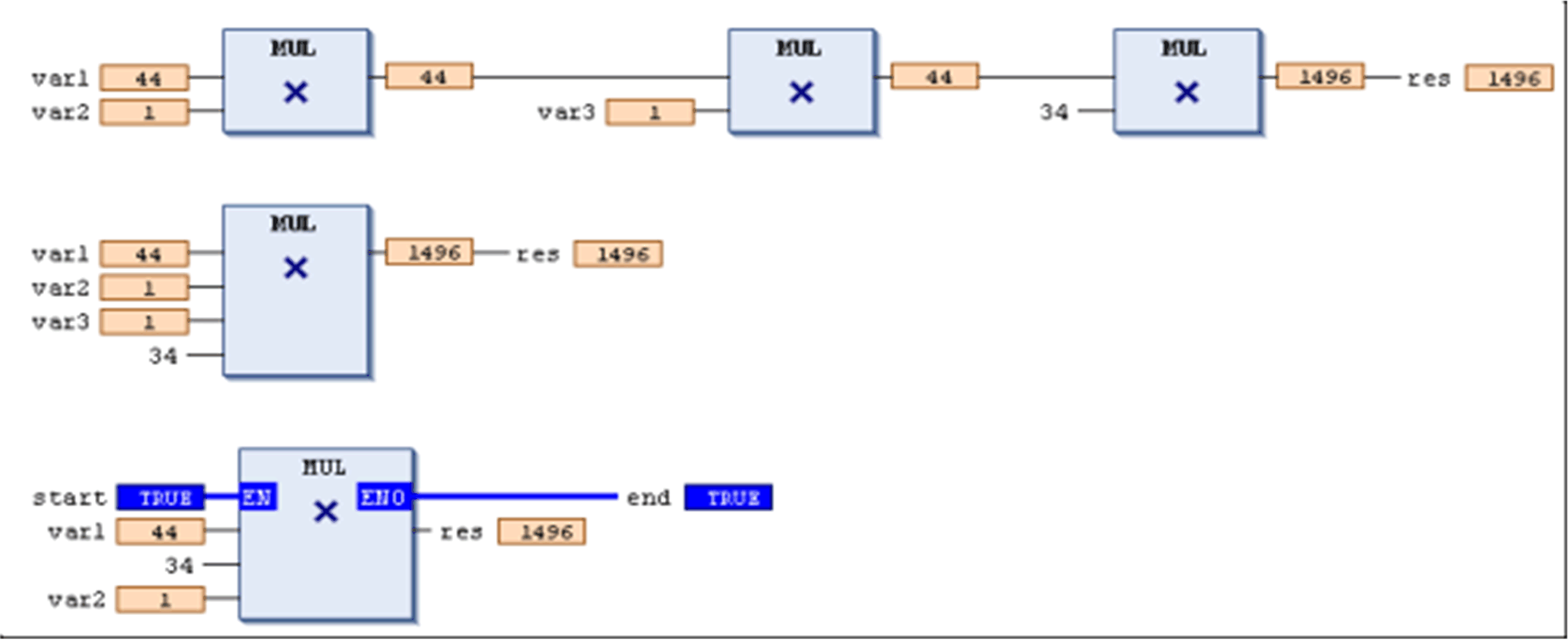

Esempi in FBD



1.   serie di caselle MUL

2.   casella MUL estesa

3.   casella MUL con parametri EN/ENO
