Le possibili posizioni del cursore in un diagramma SFC nell'editor SFC sono indicate da un'ombreggiatura grigia quando si passa il cursore sopra gli elementi.
Posizioni del cursore nei testi
Sono possibili due categorie di posizioni del cursore: testi e corpo degli elementi. Vedere le posizioni possibili, indicate da un'ombreggiatura grigia nelle illustrazioni che seguono:

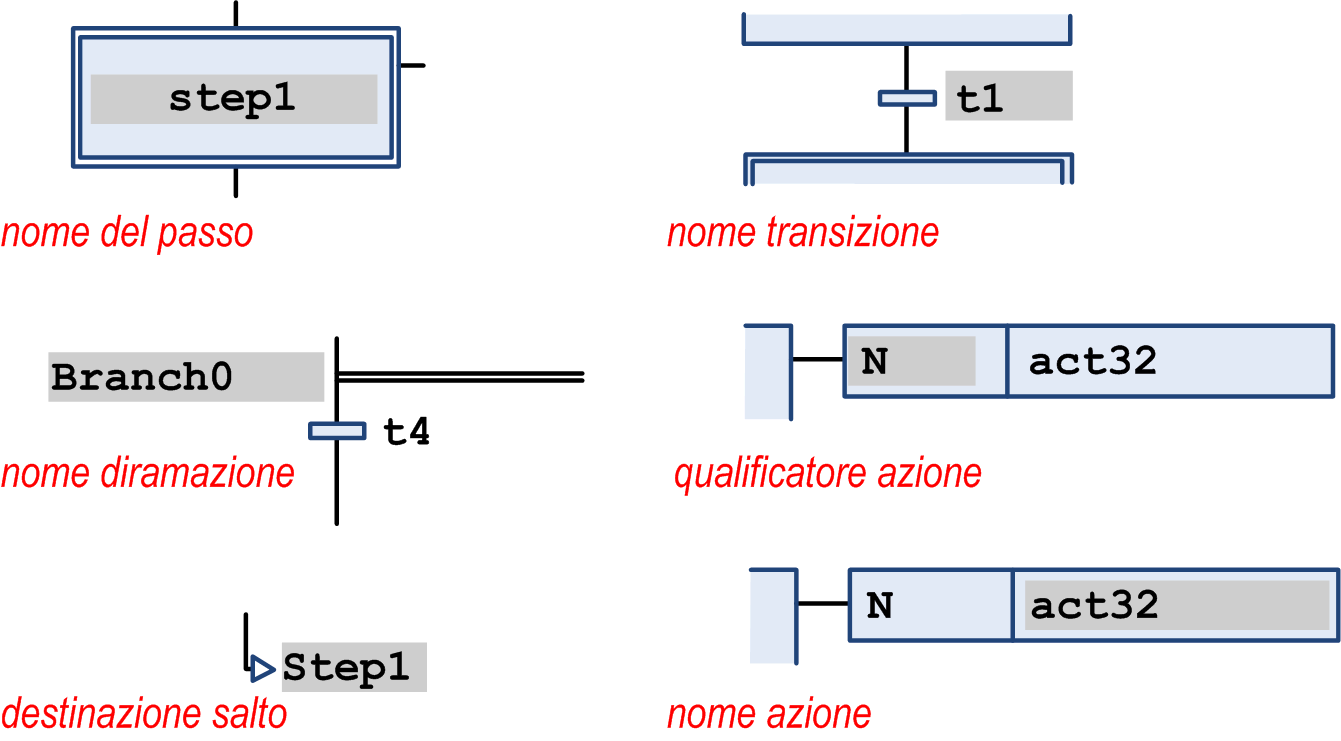

Possibili posizioni del cursore nei testi:
Quando si fa clic sulla posizione del cursore di testo, la stringa diventa modificabile.

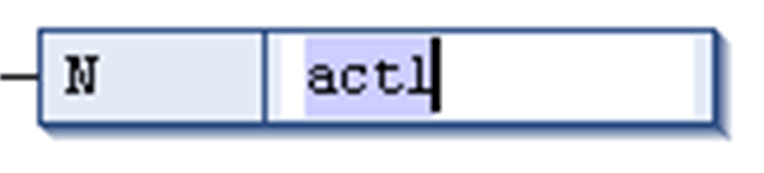

Selezionare il nome di un'azione per la modifica:
Posizioni del cursore nei corpi degli elementi

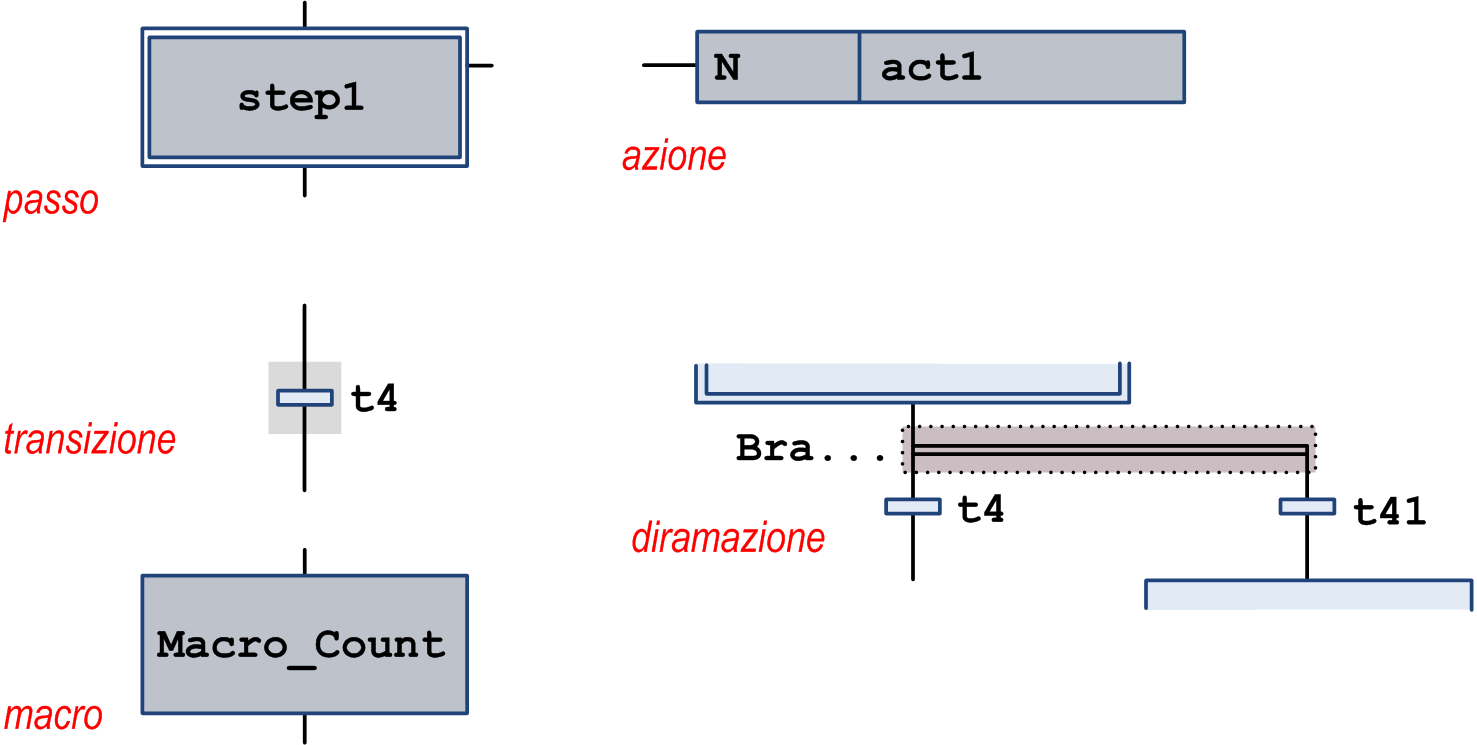

Possibili posizioni del cursore nei corpi degli elementi:
Quando si fa clic su un'area ombreggiata, l'elemento viene selezionato. Viene circondato da una cornice punteggiata e ombreggiato in rosso (per la selezione multipla, vedere Uso dell'editor SFC ).

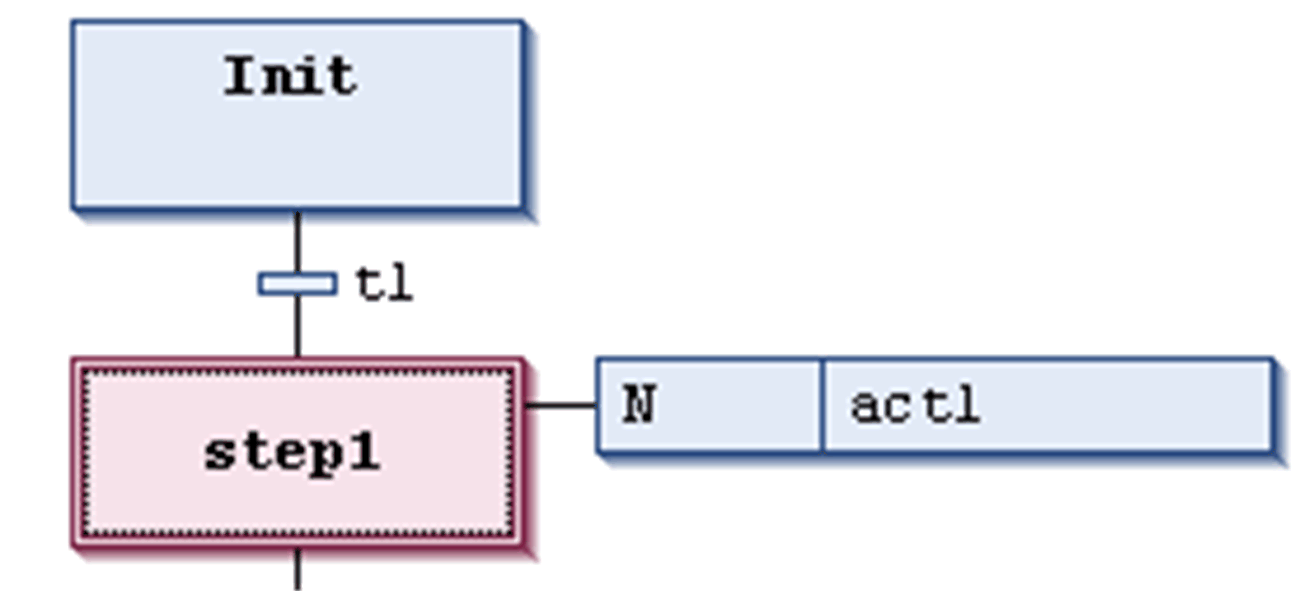

Elemento passo selezionato
