Aggiungi variabile

Permette di creare una voce anonima nella struttura delle tracce.

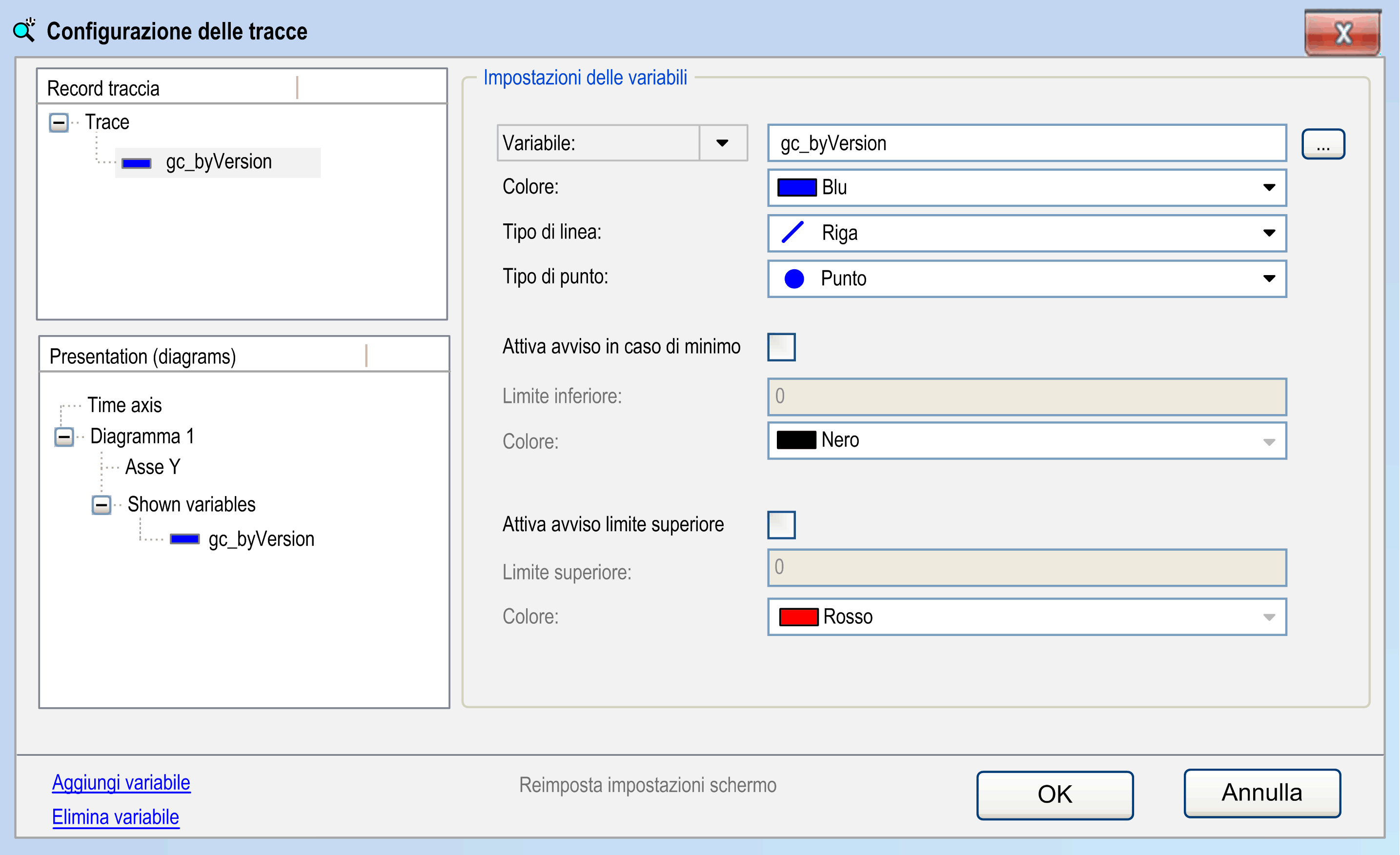

Nella parte destra della finestra di dialogo, le impostazioni della nuova variabile sono pronte per la configurazione.

Elimina

Permette di eliminare la variabile selezionata con la relativa configurazione.

Variabile

Immettere il nome (percorso) del segnale per specificare il segnale da tracciare.

Un segnale valido è una variabile IEC, una proprietà, un riferimento, il contenuto di un puntatore o un elemento di un array dell'applicazione. Sono ammessi tutti i tipi IEC di base, eccetto STRING, WSTRING o ARRAY. Sono ammesse le enumerazioni il cui tipo di base non sia STRING, WSTRING o ARRAY. Fare clic sul pulsante ... per aprire l'Accesso facilitato che permette di ottenere voci valide.

Per i controller che supportano la tracciatura dei parametri, è possibile visualizzare un elenco facendo clic sul parametro Variabile:. Per tracciare un parametro di dispositivo, selezionare la voce Parametro nell'elenco e ricercarne uno, eventualmente con l'aiuto dell'Accesso facilitato. Modificare o verificare le impostazioni della variabile. I parametri del dispositivo sono supportati solo se viene utilizzato il componente CmpTraceMgr. Se si utilizzano i parametri del dispositivo per variabili di traccia (o per i trigger), non è possibile attivare l'opzione Crea modulo-traccia per visualizzazione.

NOTA: Se si utilizza CmpTraceMgr per la tracciatura, una Proprietà utilizzata come variabile di traccia (o trigger) deve avere l'attributo del compilatore Attribute Monitoring.

Colore

Selezionare un colore dall'elenco di quelli disponibili per la visualizzazione della curva di traccia della variabile.

Tipo di linea

Specificare il modo in cui i campioni devono essere collegati nel grafico. Utilizzare Linea per volumi di dati elevati. Si tratta del valore predefinito.

Linea

I campioni sono collegati da una linea (valore predefinito).

Livelli

I campioni vengono collegati con un andamento a gradini. Si avrà, quindi, una linea orizzontale fino al timestamp del campione successivo, seguita da una linea verticale fino al valore del campione seguente.

Nessuno

I campioni non vengono collegati.

Tipo di punto

Specificare come devono essere tracciati i valori nel grafico.

Punto

I campioni sono tracciati come punti (valore predefinito).

Croce

I campioni sono tracciati come croci.

Nessuno

I campioni non vengono visualizzati.

Attiva limite inferiore

Se si attiva questa opzione, il grafico della traccia viene visualizzato nel colore definito in Colore non appena la variabile supera il valore definito in Limite inferiore critico.

Limite inferiore

Se la variabile immessa in questo campo scende a un valore inferiore e l'opzione Attiva limite inferiore è attiva, i valori della curva assumono il colore specificato.

Colore

Valore del colore per il limite inferiore attivato.

Attiva limite superiore

Se si attiva questa opzione, il grafico della traccia viene visualizzato nel colore definito in Colore non appena la variabile supera il valore definito in Limite superiore critico.

Limite superiore

Se il valore della variabile immessa in questo campo viene superato e l'opzione Attiva limite superiore è attiva, i valori della curva assumono il colore specificato.

Colore

Valore del colore per il limite superiore attivato.
