Attribute pingroup

Panoramica

Inserire il pragma {attribute 'pingroup' := '<groupname>'} nella parte dichiarativa di un blocco funzione, per raggruppare i pin degli ingressi o delle uscite (parametri). Quindi, nella rispettiva casella dell'editor FBD e LD, è possibile visualizzare, ridurre o espandere un gruppo di pin. Sono possibili più gruppi differenziati dai loro nomi. Lo stato particolare (ridotto/espanso) per modulo viene salvato nelle opzioni di progetto.

Ingressi e uscite senza attributo pingroup vengono sempre visualizzati sopra ogni possibile gruppo o gruppi.

Sintassi

{attribute 'pingroup' := '<groupname>'}

Esempio

Vengono definiti due gruppi:

ogenerale (i1, out1)

ogroup1 (i2, g1)

r1, r2, outRes1 e g2 sono sempre visualizzati.

FUNCTION_BLOCK FB
VAR_INPUT
   r1 : REAL;
   {attribute 'pingroup' := 'general'}
   i1 : INT;
   {attribute 'pingroup' := 'group1'}
   i2 : INT;
   r2 : REAL;
END_VAR

VAR_OUTPUT
   outRes1 : REAL;
   {attribute 'pingroup' := 'general'}
   out1 : INT;
   {attribute 'pingroup' := 'group1'}
   g1 : INT;
   g2 : REAL;
END_VAR

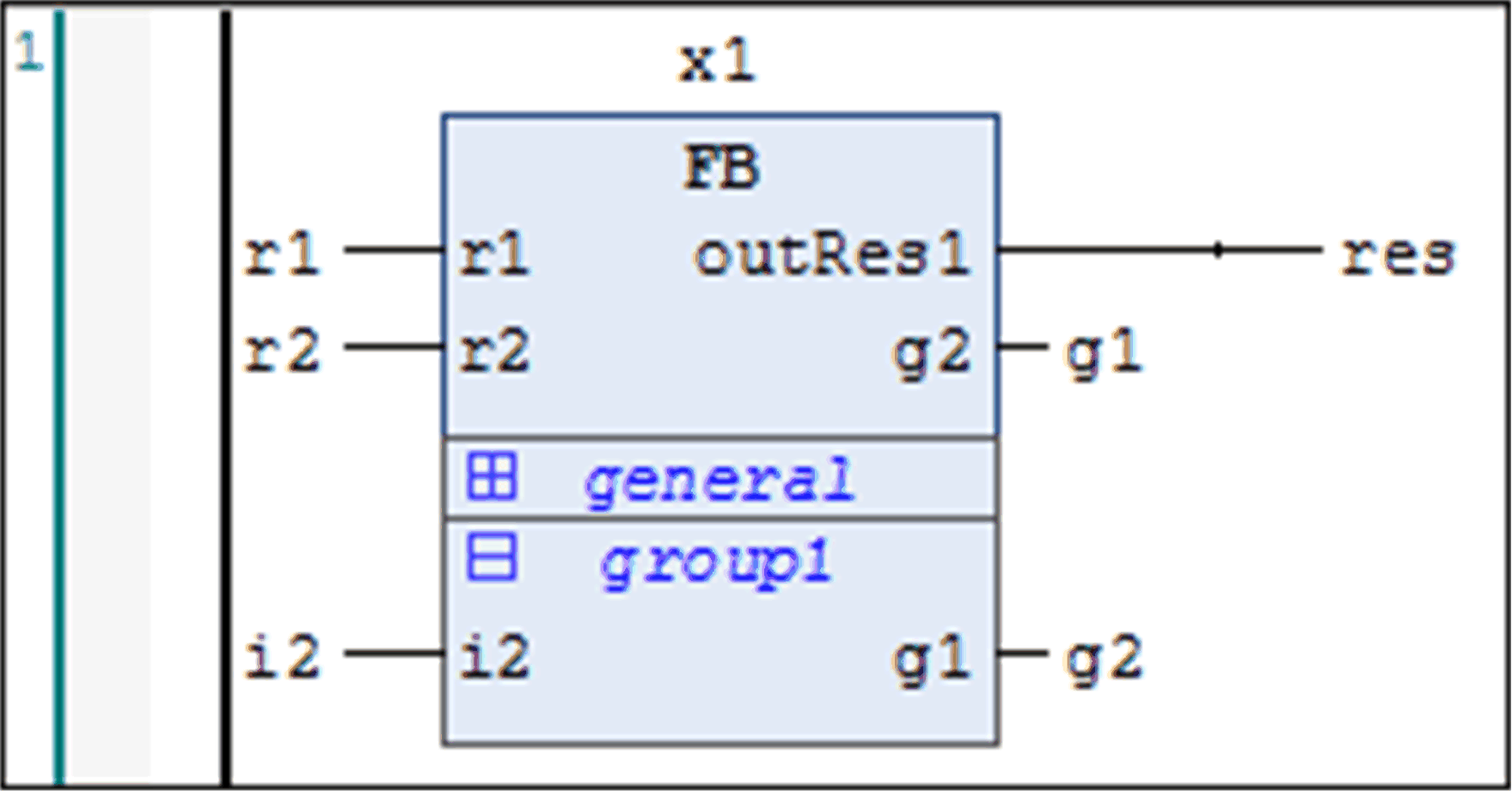

Gruppi di pin nell'editor FBD
