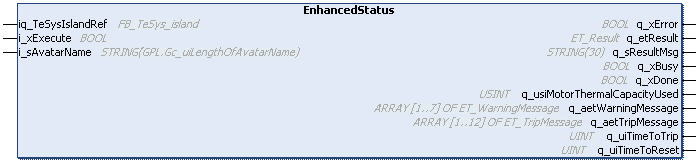

Tipo:

Blocco funzione

Disponibile a partire da:

V1.0.0.0

iq_TeSysIslandRef

FB_TeSys_island

Riferimento al dispositivo TeSys island

i_xExecute

BOOL

Su un fronte di salita di questo ingresso, il blocco funzione avvia l'esecuzione. Le uscite q_xDone, q_xError, q_etResult e q_etResultMsg sono azzerate con il fronte di discesa di i_xExecute. Vedere la sezione Comportamento dei blocchi funzione con l'ingresso i_xExecute.

i_sAvatarName

STRING(GPL.Gc_uiLengthOfAvatarName)

Fare riferimento all'avatar definito nella configurazione TeSys island.

q_xDone

BOOL

Se questa uscita è impostata a TRUE, l'esecuzione è stata completata correttamente.

q_xBusy

BOOL

Se questa uscita è impostata a TRUE, l'esecuzione del blocco funzione è in corso.

q_xError

BOOL

Se questa uscita è impostata su TRUE, è stato rilevato un errore. Per informazioni, consultare q_etResult e q_etResultMsg.

q_etResult

ET_Result

Fornisce informazioni su stato e diagnostica come valore numerico.

q_sResultMsg

STRING[30]

Fornisce ulteriori informazioni su stato e diagnostica come messaggio di testo.

q_usiThermalCapacity

USINT

Fornisce la percentuale (%) della capacità termica del motore utilizzata.

q_aetWarningMsg

ARRAY OF ET_WarningMessage

Un elenco di messaggi di avvertenza basati sulle funzioni di protezione attive.

q_aetTripMsg

ARRAY OF ET_TripMessage

Un elenco di messaggi di sgancio basati sulle funzioni di protezione attive.

q_uiTimeToTrip

UINT

Tempo stimato prima che si verifichi uno sgancio di sovraccarico termico date le condizioni correnti.

(Unità: s)

q_uiTimeToReset

UINT

Tempo stimato di attesa prima di poter ripristinare uno sgancio per sovraccarico termico.

(Unità: s)
