Kelvin_TO_Celsius: Conversione da Kelvin a Celsius
Blocco funzione Kelvin_TO_Celsius

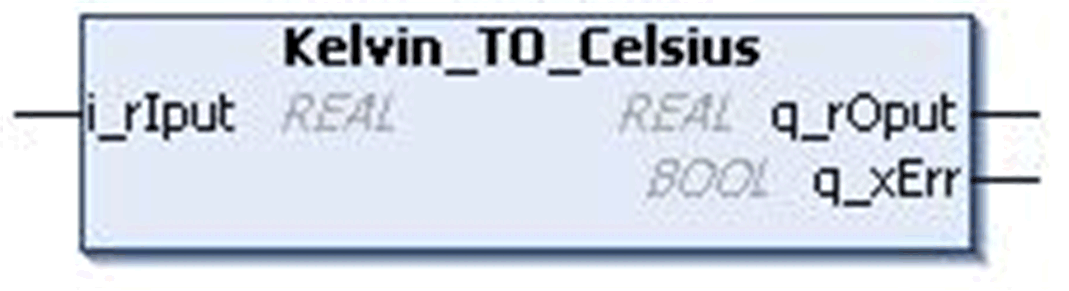

Questa figura mostra il diagramma pin del blocco funzione Kelvin_TO_Celsius:
Il blocco funzione Kelvin_TO_Celsius converte il valore dell'unità Kelvin di tipo REAL in unità Celsius. Il risultato è un numero REAL.
Il pin i_rIput viene utilizzato per immettere i Kelvin.
Il pin q_rOput restituisce il valore Celsius equivalente nel tipo di dati REAL.
Formula: Celsius = Kelvin – 273,15
Il pin q_xErr di tipo BOOL diventa TRUE se il valore Kelvin non valido (ossia < 0) viene inserito nel pin i_rIput e il pin q_rOput restituisce –273,15, dal momento che il valore Celsius equivalente per il valore minimo in Kelvin è –273,15.
Questo pin di rilevamento errore viene resettato all'immissione di un ingresso valido.
Descrizione del pin di ingresso
Questa tabella descrive i pin di ingresso del blocco funzione Kelvin_TO_Celsius:
|
Ingresso |
Tipo di dati |
Descrizione |
|---|---|---|
|
i_rIput |
REAL |
Valore di ingresso in Kelvin Intervallo: 0...3,4e+38 |
Questa tabella descrive i pin di uscita del blocco funzione Kelvin_TO_Celsius:
|
Uscita |
Tipo di dati |
Descrizione |
|---|---|---|
|
q_xErr |
BOOL |
TRUE: Input non valido. FALSO: Input valido. |
|
q_rOput |
REAL |
Valore di uscita in Celsius Intervallo: -273,15...3,4e+38 |
L'ingresso i_rIput non può essere impostato su un valore inferiore a 0 dal momento che, teoricamente, il valore Kelvin non può essere minore di 0.
