SR_FlipFlop: Resettare/Impostare l'ingresso/uscita Flip Flop

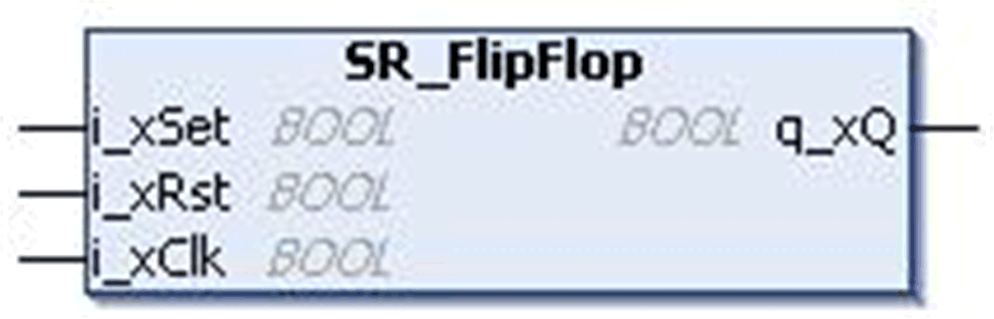

Questa figura mostra il diagramma pin del blocco funzione SR_FlipFlop:
Il blocco funzione SR_FlipFlop implementa la tabella di verità per SR flip flop con priorità di impostazione.
SR_FlipFlop fa riferimento a un flip flop il cui comportamento è stabilito da questa tabella di verità:
|
i_xClk |
i_xSet |
i_xRst |
q_xQ(n+1) |
|---|---|---|---|
|
0 |
X |
X |
Q(n) |
|
1 |
0 |
0 |
Q(n) |
|
1 |
0 |
1 |
0 |
|
1 |
1 |
0 |
1 |
|
1 |
1 |
1 |
1 |
|
n ‘n’ è lo stato corrente e (n+1) è lo stato successivo. |
|||
Ha due ingressi, ossia un ingresso Imposta o i_xSet, e un ingresso Resetta o i_xRst. Inoltre ha un'uscita q_xQ. Quando entrambi gli ingressi di impostazione e di reset sono alti, l'ingresso Imposta ha la priorità (i_xSet=1 e i_xRst=1).

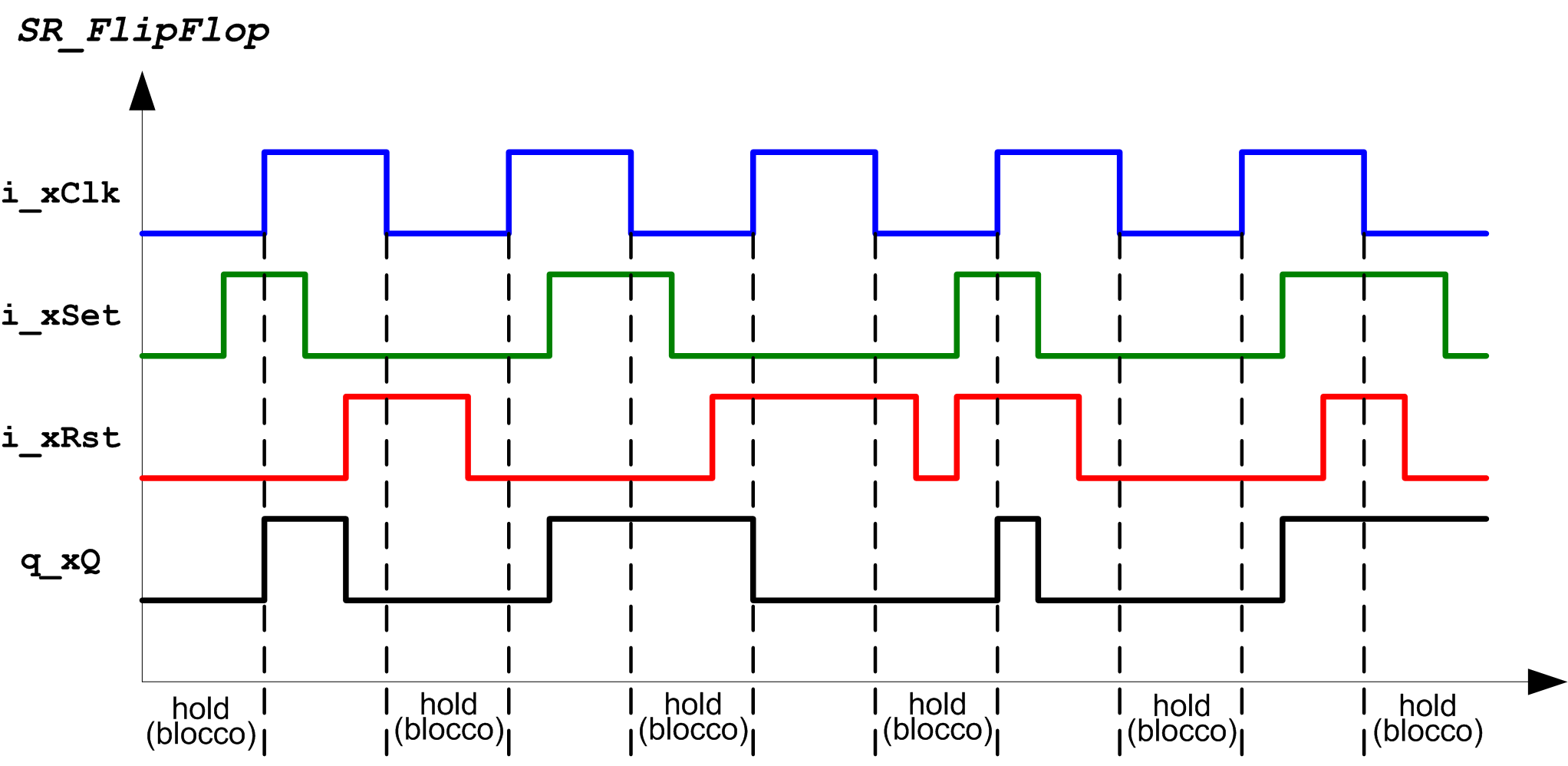

Tabella di verità rappresentata come un diagramma temporale:
Descrizione del pin di ingresso
Questa tabella descrive i pin di ingresso del blocco funzione SR_FlipFlop:
|
Ingresso |
Tipo di dati |
Descrizione |
|---|---|---|
|
i_xClk |
BOOL |
TRUE: Segnale orologio attivo. FALSO: Disattivo (impostazioni di fabbrica) |
|
i_xSet |
BOOL |
TRUE: Imposta l'uscita flip flop. FALSO: Disattivo (impostazioni di fabbrica) |
|
i_xRst |
BOOL |
TRUE: Resetta l'uscita flip flop. FALSO: Disattivo (impostazioni di fabbrica) |
Questa tabella descrive i pin di uscita del blocco funzione SR_FlipFlop:
|
Uscita |
Tipo di dati |
Descrizione |
|---|---|---|
|
q_xQ |
BOOL |
Uscita flip flop |
