Memoria, orologio e pannello tattile
La seguente tabella descrive i parametri di memoria di , XBT GT1105, XBT GT1135, XBT GT1335, XBT GT2110, XBT GT2120, XBT GT2130, XBT GT2220, XBT GT2330, XBT GT2930, XBT GK2120 e XBT GK2330.
|
Memoria |
XBT GT1105 XBT GT1135 XBT GT1335 |
XBT GT2110 |
XBT GT2120 XBT GT 2130 XBT GT2220 XBT GT2330 XBT GT2930 XBT GK2120 XBT GK2330 |
|---|---|---|---|
|
Flash EPROM applicazioni |
32 MB |
16 MB |
16 MB |
|
SRAM backup dati con batteria al litio (1) |
512 Kb |
128 KB |
512 Kb |
|
DRAM di esecuzione dell'applicazione |
16 MB |
32 MB |
32 MB |
|
Legenda: (1) Durata batteria al litio: o10 anni con temperatura ambiente della batteria ≤ 40 °C (104 °F.). o10 anni con temperatura ambiente dell'unità ≤ 25 ℃ (77 °F.). Se utilizzata come riserva (senza alimentazione di rete): oCirca 60 giorni se completamente carica. oCirca 6 giorni con carica al 10%. |
|||
La seguente tabella descrive i parametri di memoria di XBT GT2430, XBT GT4230, XBT GT4330, XBT GT5230, XBT GT5330, XBT GT5430, XBT GT6330, XBT GK5330, XBT GT4340, XBT GT5340, XBT GT6340, XBT GT7340 e XBT GH2460.
|
Memoria |
XBT GT2430 |
XBT GT4230 XBT GT4330 XBT GT5230 XBT GT5330 XBT GT5430 XBT GT6330 XBT GK5330 |
XBT GT4340 XBT GT5340 XBT GT6340 XBT GT7340 XBT GH2460 |
|---|---|---|---|
|
Flash EPROM applicazioni |
32 MB |
32 MB |
32 MB |
|
SRAM backup dati con batteria al litio (1) |
512 Kb |
512 Kb |
512 Kb |
|
DRAM di esecuzione dell'applicazione |
64 MB |
32 MB |
64 MB |
|
Legenda: (1) Durata batteria al litio: o10 anni con temperatura ambiente della batteria ≤ 40 °C (104 °F.). o10 anni con temperatura ambiente dell'unità ≤ 25 ℃ (77 °F.). Se utilizzata come riserva (senza alimentazione di rete): oCirca 60 giorni se completamente carica. oCirca 6 giorni con carica al 10%. |
|||
NOTA:
Il modello XBTGT5430 dispone di DRAM di due dimensioni diverse:
o32 MB per macchine di destinazione con PV: 01, RL: 00, SV: 1.0
o64 MB per macchine di destinazione con PV: 01, RL: 01, SV: 1.1
Quando si crea un'applicazione per il modello XBTGT5430, l'uso della DRAM è basato su 64 MB di DRAM. Non viene eseguito nessun ulteriore controllo della memoria per verificare se si sta usando la versione 32 MB. Accertarsi che l'applicazione non superi la quantità di DRAM disponibile sulla macchina target. Per conoscere la quantità di memoria disponibile nelle macchine di destinazione cercare, nella guida in linea di Vijeo Designer, la voce Visualizzazione memoria.
Variazioni nelle condizioni operative e della durata della batteria possono causare un errore dell'orologio compreso fra -380 e +90 secondi al mese.
Controllare e regolare l’ora in modo da soddisfare i requisiti di sistema. Per le applicazioni a tempo consultare la guida di Vijeo Designer per informazioni sulla sincronizzazione tra l’orologio dell’unità e quello del PLC. Per preservare i tempi di elaborazione non sincronizzare in modo continuo. Gli orologi possono essere sincronizzati circa due volte al giorno.
Pannello tattile e tasti funzione
|
Specifiche tecniche |
Serie XBT GT1005/2000/4000/5000/6000/7000 |
|---|---|
|
Risoluzione pannello tattile |
Sistema di digitazione analogico risoluzione 1024 x 1024, (un solo punto di pressione selezionabile) |
|
Tasti funzione |
- |
|
Durata |
Oltre 1.000.000 azioni |
|
Specifiche tecniche |
Serie XBT GH2000 |
|
|---|---|---|
|
Risoluzione pannello tattile |
Sistema di digitazione analogico risoluzione 1024 x 1024, (un solo punto di pressione selezionabile) |
|
|
Tasti funzione dinamici (Ri) |
11 (F1~F11) |
|
|
Durata |
Oltre 1.000.000 azioni |
|
|
Specifiche tecniche |
Serie XBT GK2000 |
Serie XBT GK5000 |
|---|---|---|
|
Risoluzione pannello tattile |
Sistema di digitazione analogico risoluzione 1024 x 1024, (un solo punto di pressione selezionabile) |
|
|
Tasti funzione statici (Fi) |
10 |
12 |
|
Tasti funzione dinamici (Ri) |
14 |
18 |
|
Durata |
Oltre 1.000.000 azioni |
|

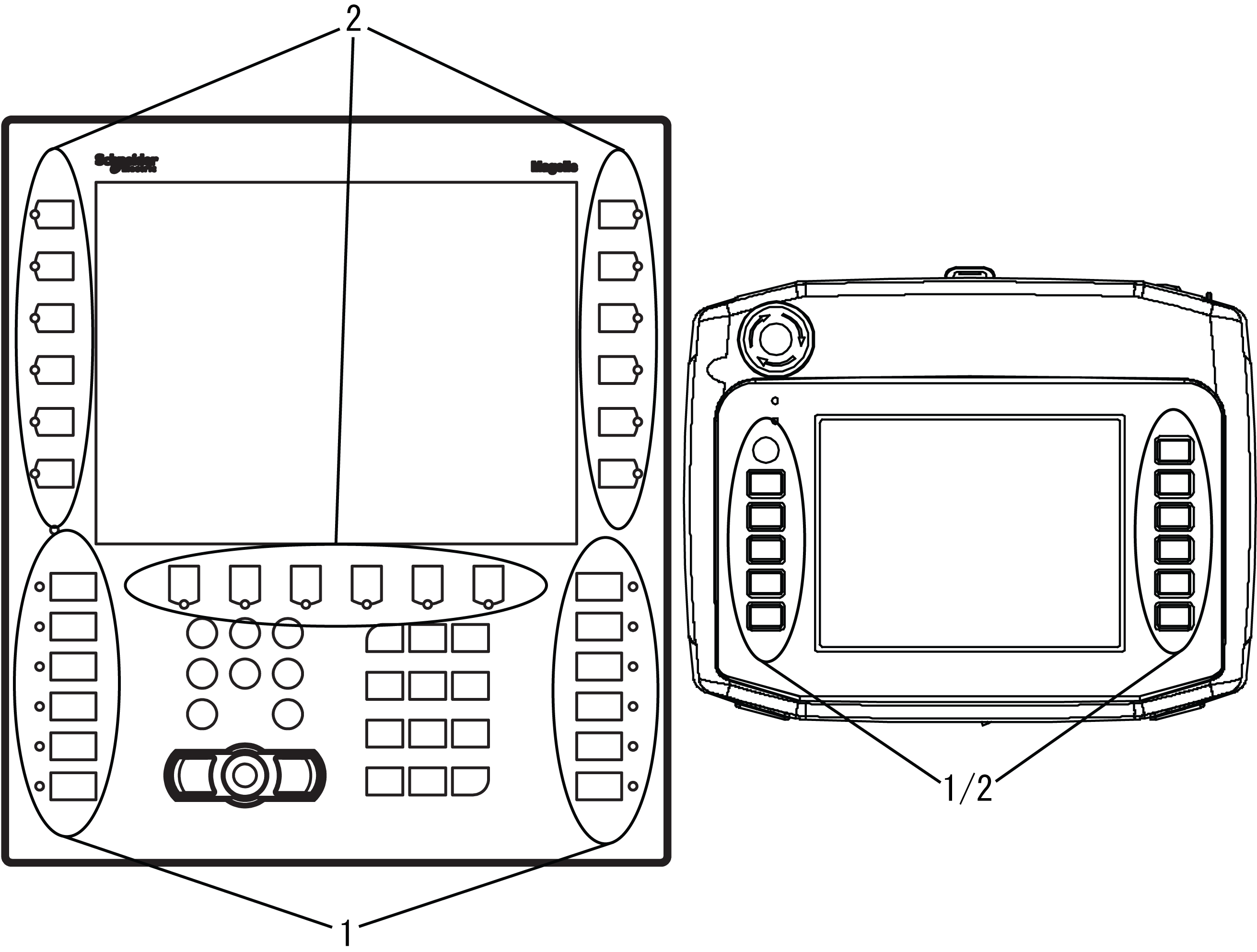

1 Tasti funzione statici
2 Tasti funzione dinamici
NOTA: I tasti statici (Fi) si possono personalizzare stampando testi o pittogrammi sulle etichette partendo dai modelli di Vijeo Designer. I tasti dinamici (Ri) possono essere collegati a etichette o immagini sullo schermo utilizzando gli strumenti di Vijeo-Designer.
