Progettazione del sistema

Introduzione

Le illustrazioni seguenti indicano le principali attrezzature da collegare alle unità.

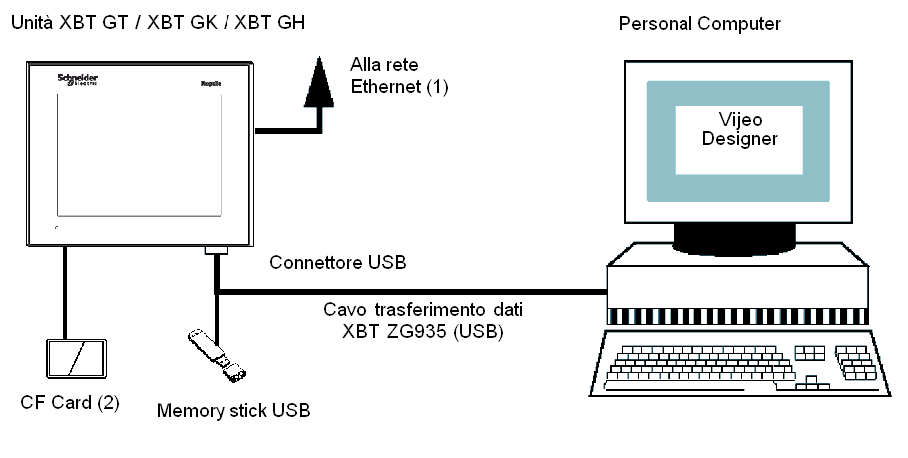

Periferiche in modalità di modifica serie XBT GT1005/2000/4000/5000/6000/7000, XBT GK2000/5000 e serie XBT GH

(1) Non disponibile sulle serie XBT GT1105/2110/2120/2220 e XBT GK2120

(2) Non disponibile sulle serie XBT GT1105/1135/1335/2110

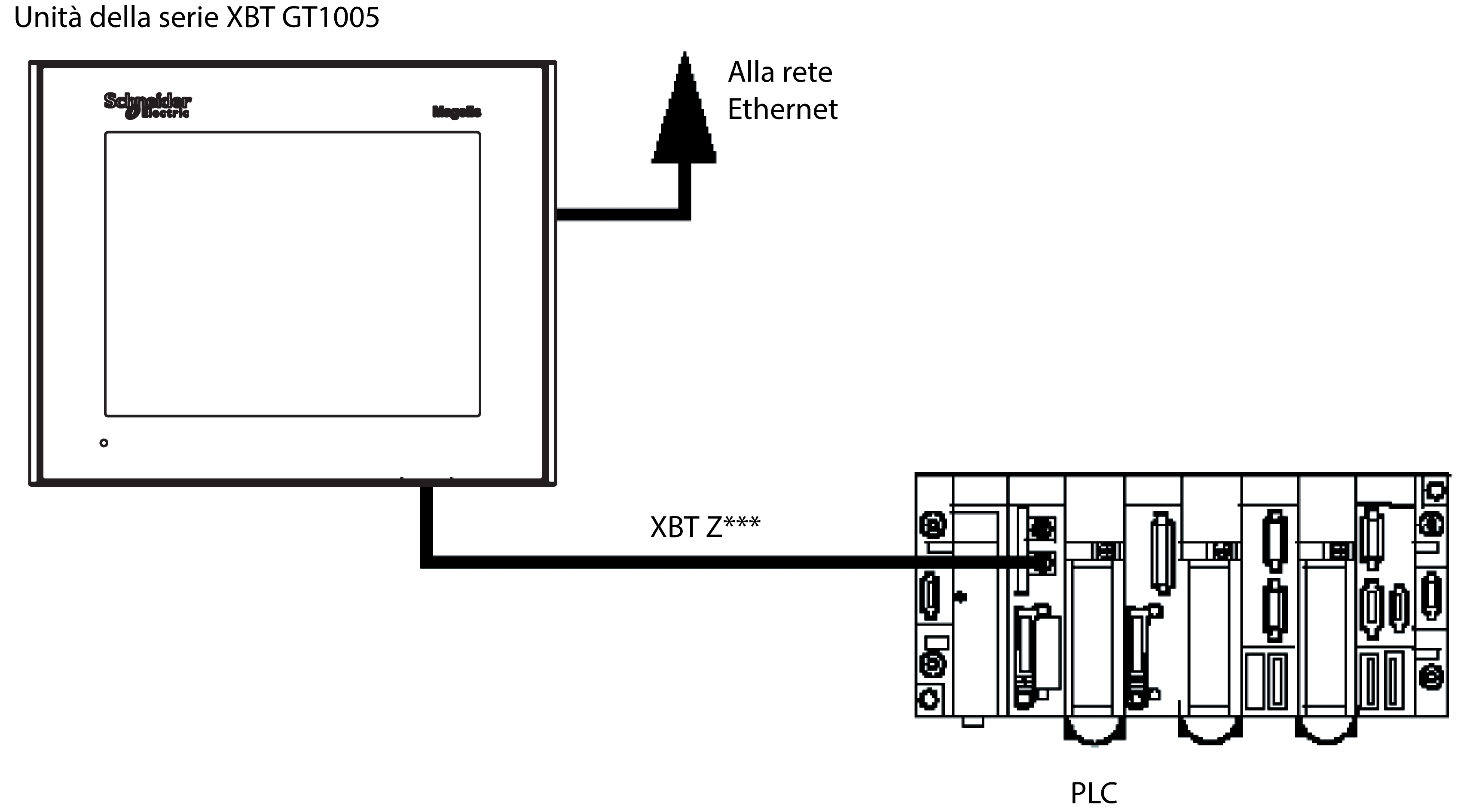

Periferiche per modalità Esecuzione della serie XBT GT1005

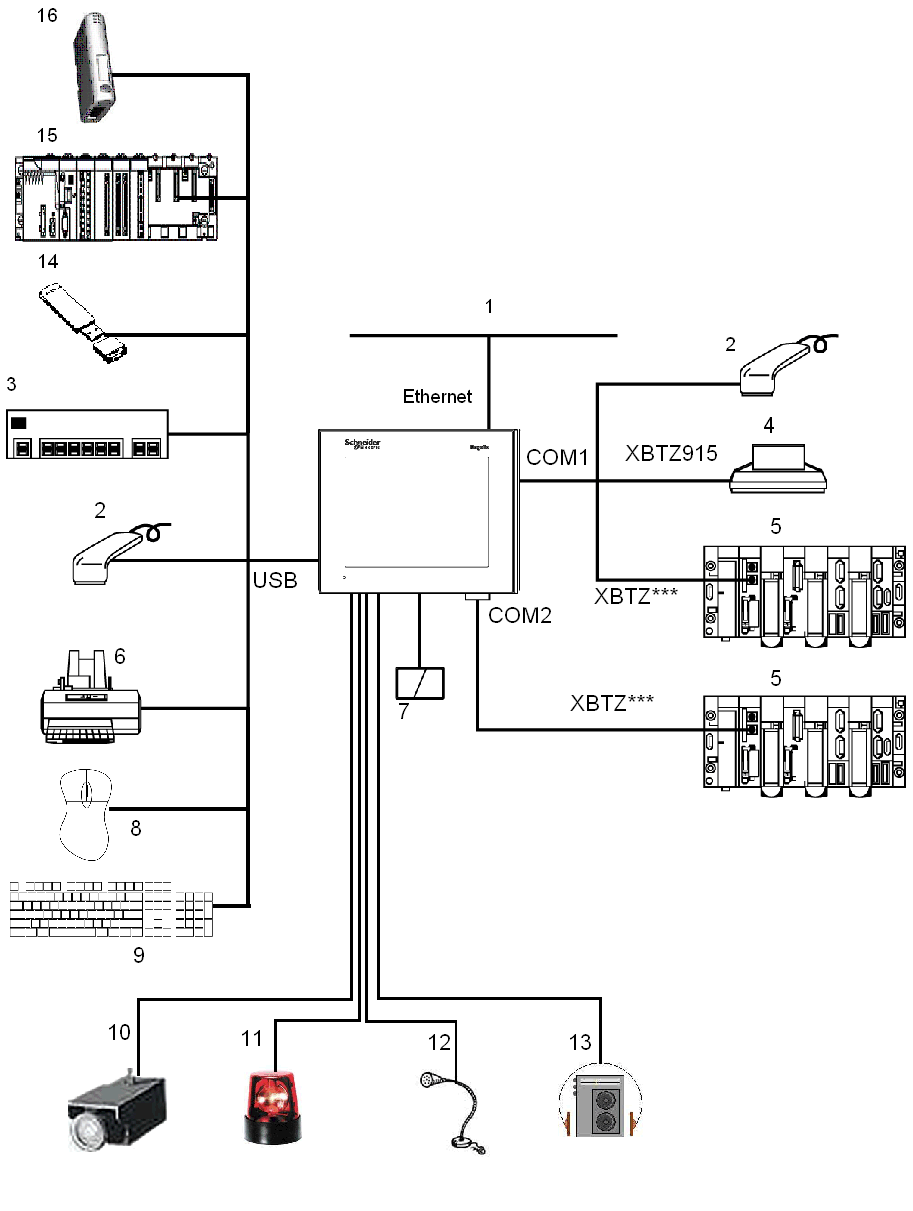

Periferiche in modalità Run serie XBT GT1005/2000/4000/5000/6000/7000 e XBT GK2000/5000

1 Collegamento di rete Ethernet (non disponibile sulle serie XBT GT1105/2110/2120/2220 e XBT GK2120)

2 Lettore seriale di codice a barre (testato con la serie Gryphon di Datalogic)

3 Hub USB (di tipo commerciale)

4 Stampante seriale

5 PLC

6 Stampante parallela (funzione di stampa testata con i modelli EPSON e HP; informazioni dettagliate disponibili nella documentazione di Vijeo Designer)

7 CF card compatta (non disponibile sulle serie XBT GT1105/1135/1335/2110)

8 Mouse USB

9 Tastiera USB

10 Videocamera (solo per prodotti XBT GTxx40 e con Vijeo Designer versione V4.3 e successive)

11 Luce lampeggiante (non disponibile per le serie XBT GT1005/2000 e XBT GK2000)

12 Microfono (solo per XBT GTxx40 e con Vijeo Designer versione V4.3 e successive)

13 Altoparlante (non disponibile per le serie XBT GT1005/2000 e XBT GK2000)

14 Memory stick USB

15 PLC con porta terminale USB (Modicon M340)

16 Gateway di comunicazione (ModbusPlus o Fipio)

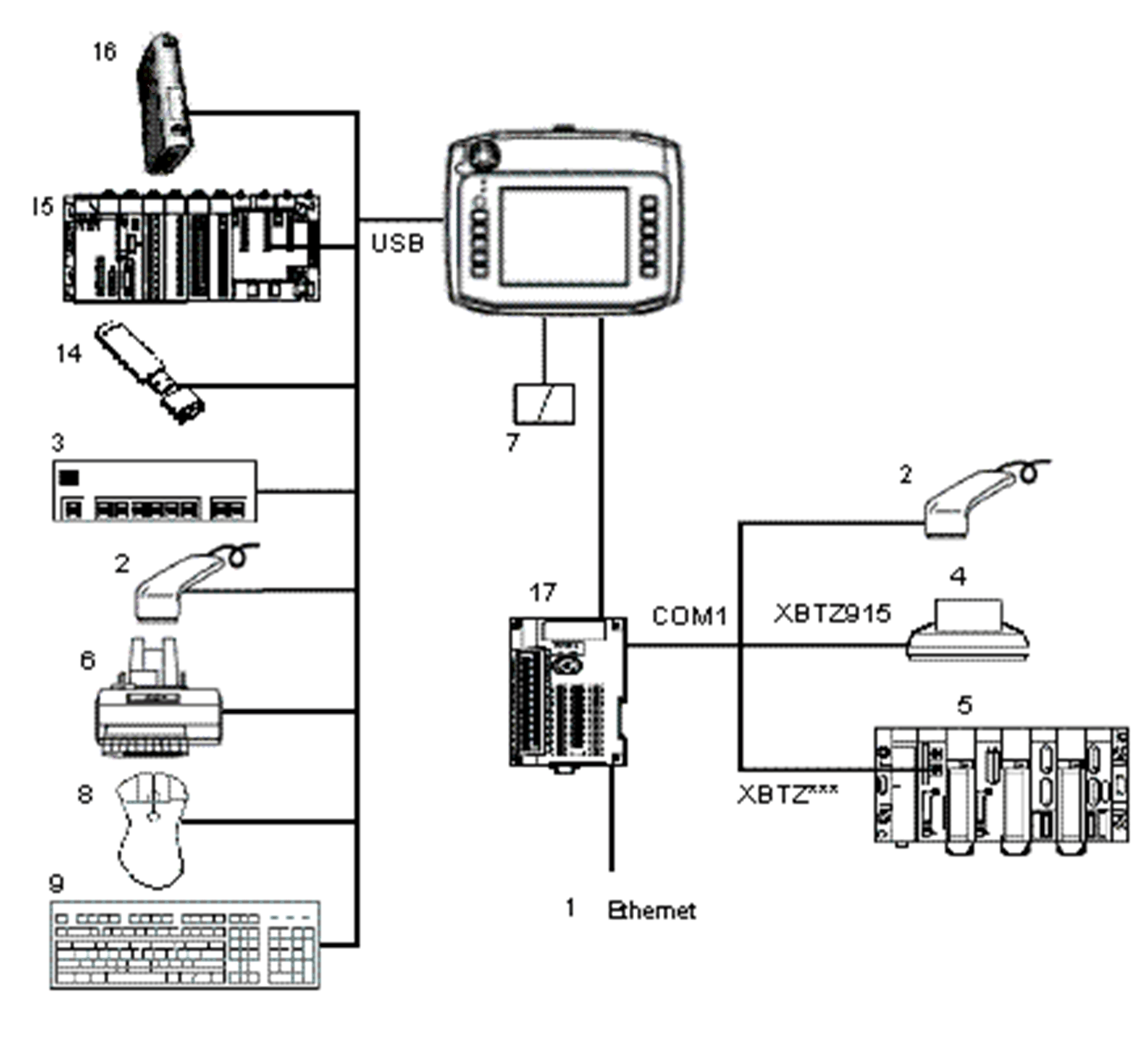

Periferiche in modalità Run serie XBT GH
