Identificazione delle parti

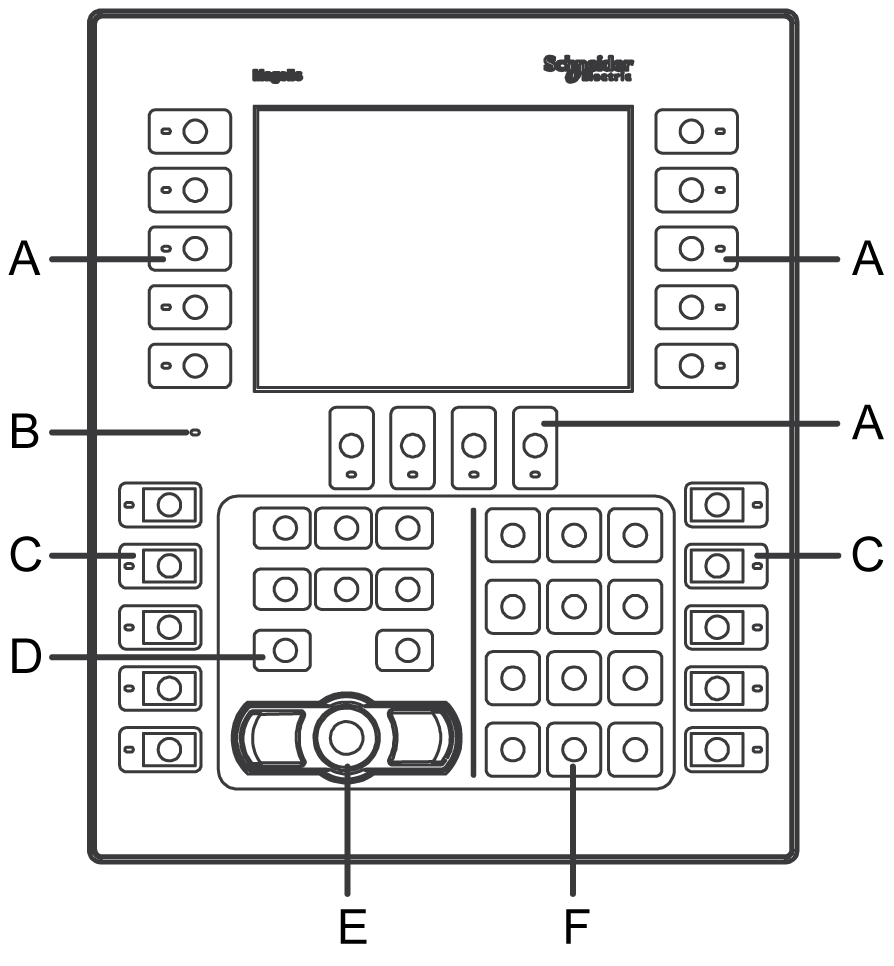

HMIGK2310/5310

A: Tasti funzione dinamici^*1

B: LED di stato

C: Tasti funzione statici^*1

D: Tasti cursore

E: Puntatore mouse^*2

F: Tastierino alfanumerico



*1 I tasti funzione eseguono le funzioni definite nel software di programmazione. Per informazioni più dettagliate, vedere il manuale corrispondente.

*2 Il Puntatore Mouse comanda il cursore e attiva gli oggetti nel terminale. Per muovere il cursore: Spingere il Puntatore Mouse nella direzione in cui si vuole muovere il cursore. Per attivare un oggetto: Posizionare il cursore su un oggetto e premere il tasto di destra o di sinistra del Puntatore Mouse.

NOTA: Per maggiori informazioni sulle impostazioni di tasti e funzioni, far riferimento al Manuale del proprio software di programmazione.

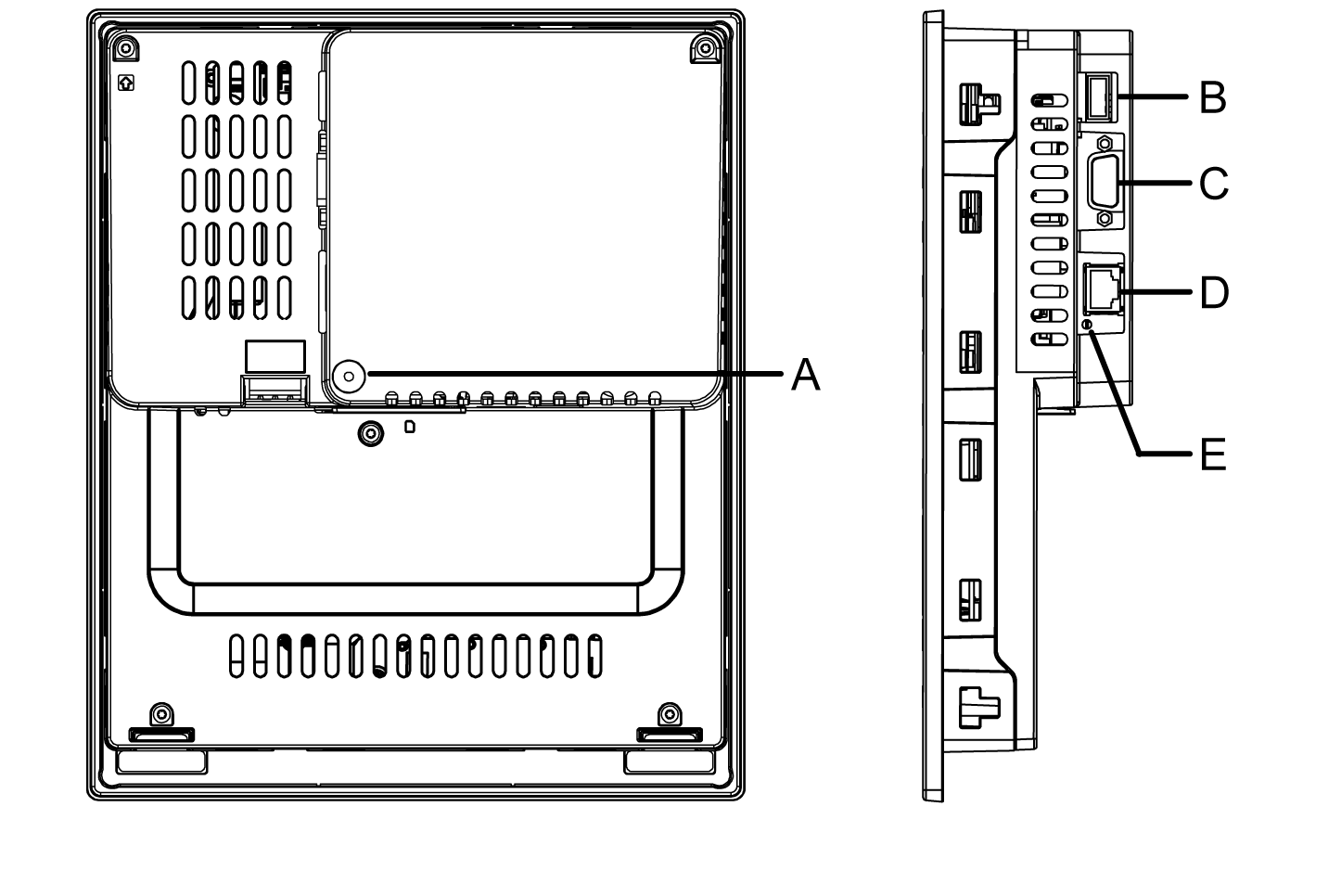

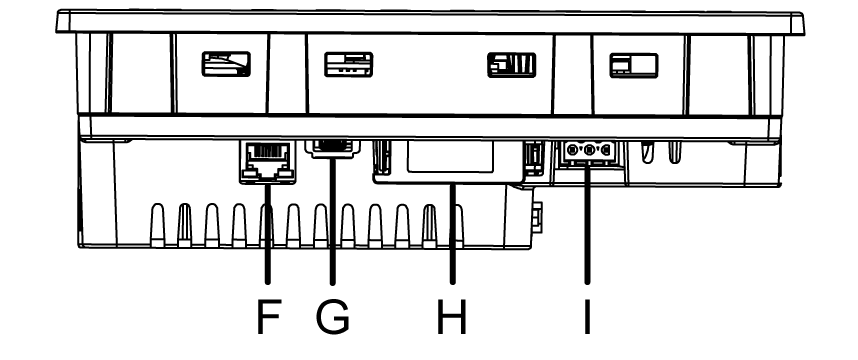

HMIGK2310

A: Spia di accesso SD Card^*1

B: Interfaccia USB (Tipo A) (USB1)^*2

C: Interfaccia seriale (COM1)^*2: RS-232C

D: Interfaccia seriale (COM2)^*2: RS-485

E: LED COM2^*1

F: Interfaccia Ethernet (ETHERNET)^*2

G: Interfaccia USB (Mini-B) (USB2)^*2

H: Coperchio batteria/SD card

I: Connettore di alimentazione



*1 Far riferimento a Indicazioni LED.

*2 Far riferimento a Specifiche Interfaccia.

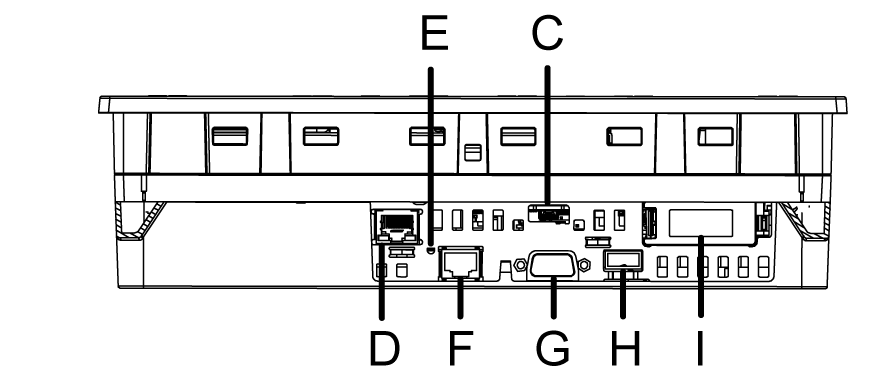

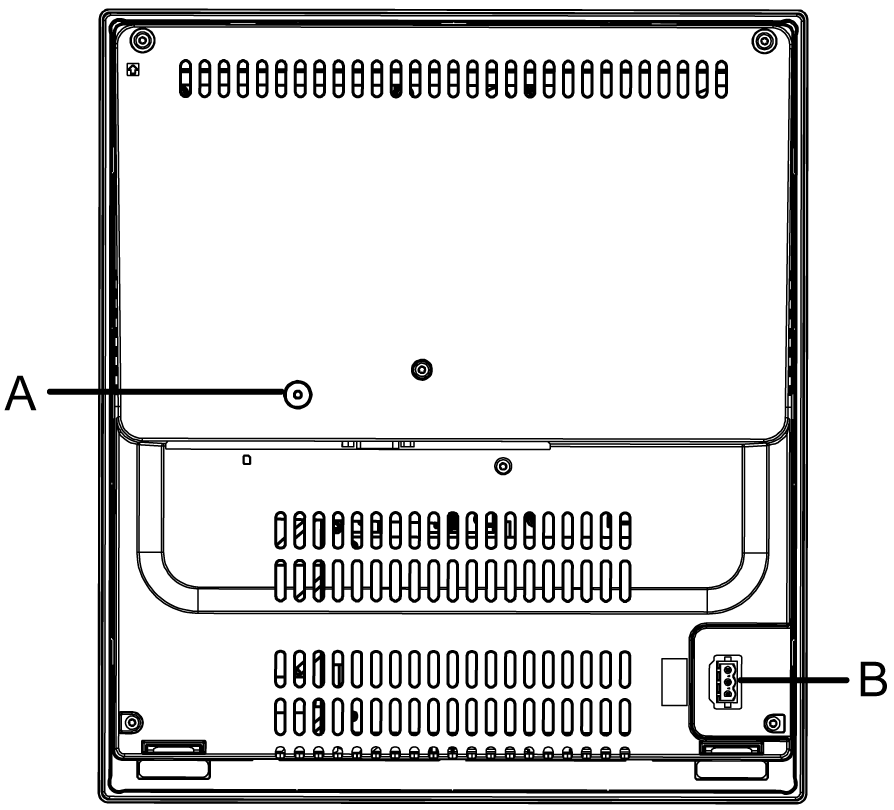

HMIGK5310

A: Spia di accesso SD Card^*1

B: Connettore di alimentazione

C: Interfaccia USB (Mini-B) (USB2)^*2

D: Interfaccia Ethernet (ETHERNET)^*2

E: LED COM2^*1

F: Interfaccia seriale (COM2)^*2: RS-485

G: Interfaccia seriale (COM1)^*2: RS-232C

H: Interfaccia USB (Tipo A) (USB1)^*2

I: Coperchio batteria/SD card



*1 Far riferimento a Indicazioni LED.

*2 Far riferimento a Specifiche Interfaccia.
