Connessione del cavo di alimentazione

AVVERTIMENTO

ECCESSIVA INTERFERENZA ELETTROMAGNETICA

oQuando il terminale (FG) di massa funzionale è collegato, assicurarsi che il cavo sia a massa. Se l’unità HMIGTO è priva di messa a terra potrebbe causare interference elettromagnetiche (EMI). La messa a terra è obbligatoria per assicurare l’immunità di livello EMC.

oRimuovere l'alimentazione prima di collegare i morsetti del HMIGTO.

oIl modello CC utilizza solo alimentazione a 24 VCC. Una tensione diversa può danneggiare sia l'alimentatore sia l'unità HMIGTO.

oPoiché HMIGTO non è dotato di interruttore, assicurarsi di collegare un interruttore all'alimentatore.

oAssicurarsi di collegare a terra il terminale FG dell’unità HMIGTO.

oSostituire e rendere sicuri tutti gli elementi del sistema prima di alimentare il HMIGTO.

Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.

NOTA: La schermatura di terra (SG) e i terminali FG sono collegati internamente al pannello.

Preparazione del cavo di alimentazione CC

oVerificare che il cavo di terra abbia una portata uguale o superiore a quella di alimentazione.

oNon utilizzare fili in alluminio per il cavo di alimentazione.

oSe le estremità dei singoli fili non sono ritorti correttamente, i fili potrebbero creare un cortocircuito.

oSe possibile, utilizzare fili di diametro compreso tra 0,75 e 2,5 mm² (AWG 18 - 13) per il cavo di alimentazione e torcere le estremità prima di collegare i terminali.

oIl tipo di conduttore è un filo solido o a trefolo.

oMarcatura del tipo di cavo per cablaggio terminale (75 °C [167 °F] solo per conduttori in rame).

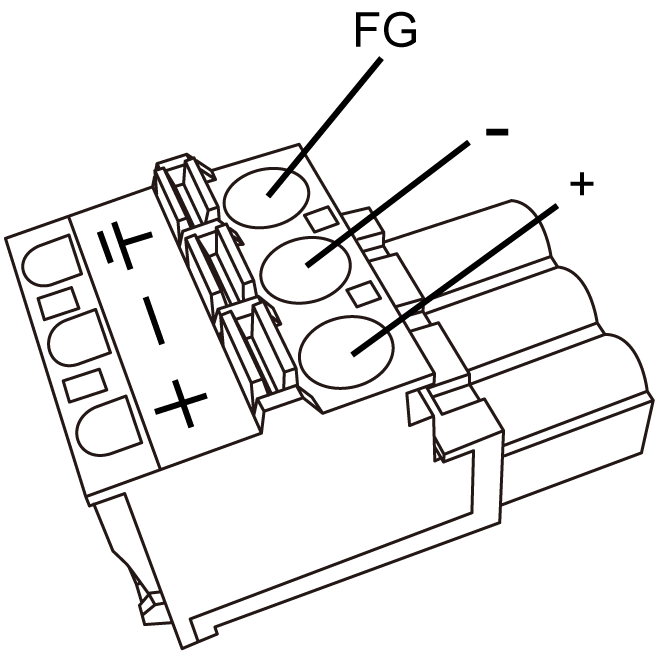

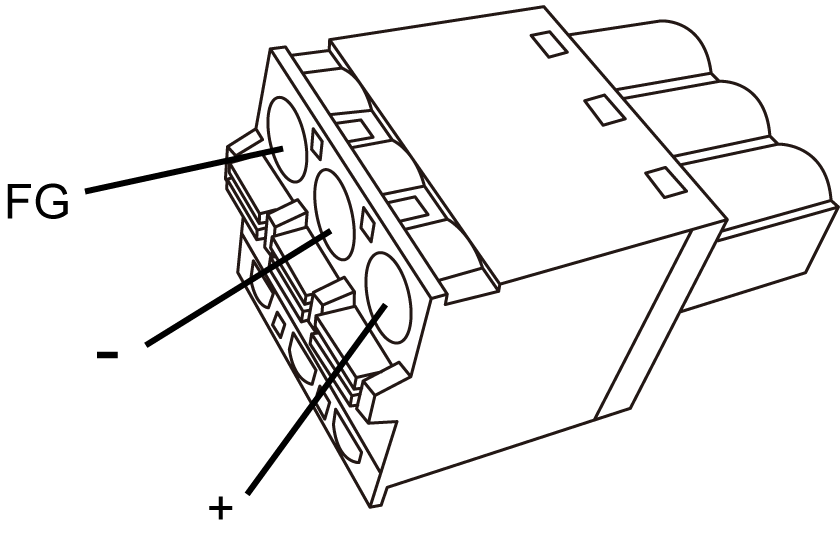

DC Connettore di alimentazione (Spinotto) Specifiche: Connettori a molla della morsettiera

HMIGTO1300/1310 / HMIGTO2300/2310/2315 / HMIGTO3510/4310

HMIGTO5310/5315 / HMIGTO6310/6315

Collegamento	Cavo
+	24 Vcc
-	0 Vdc
FG	Terminale a massa collegato al telaio del pannello.

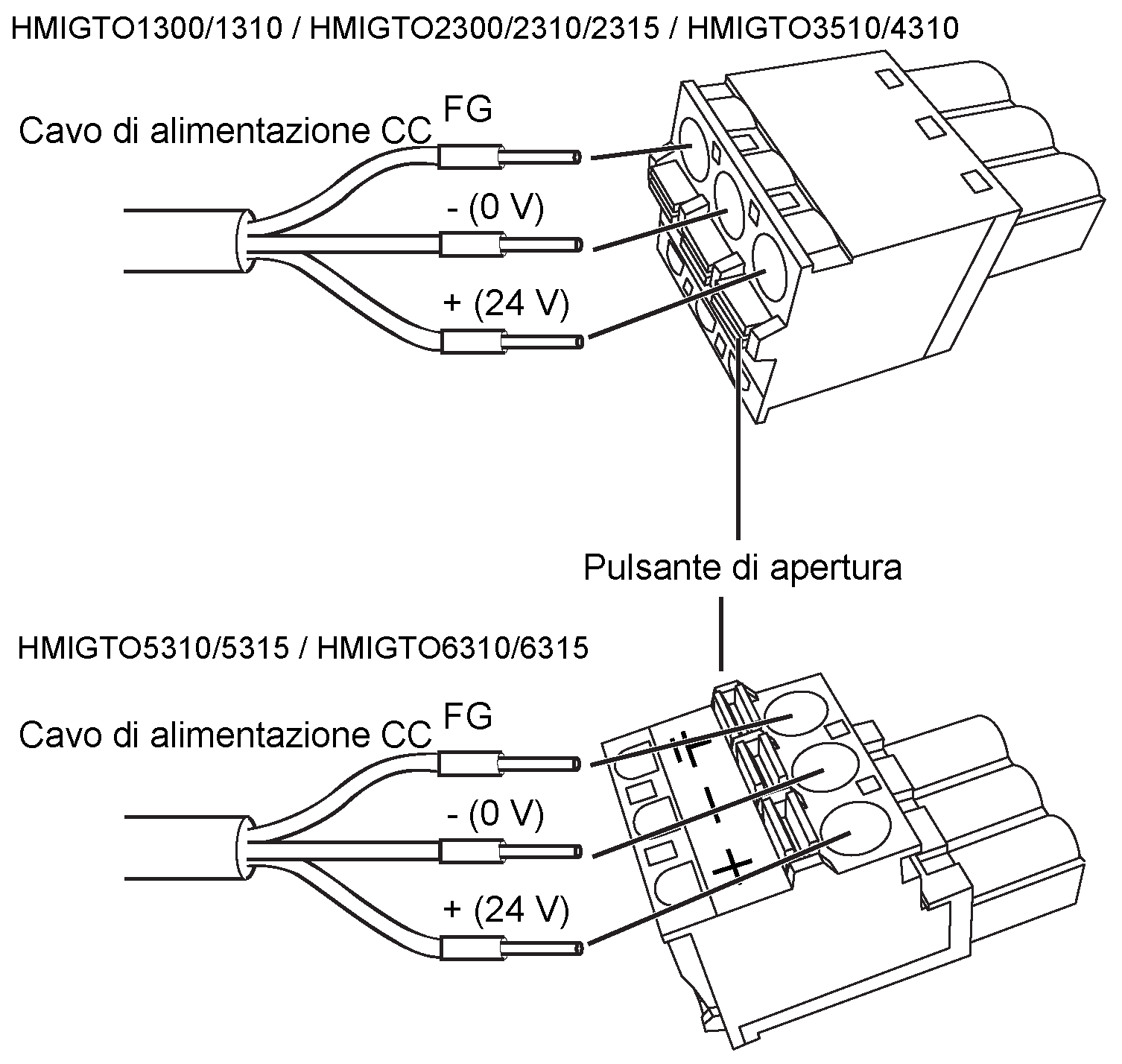

Come collegare il cavo di alimentazione CC

Passo	Azione
1	Verificare che il cavo di alimentazione non sia collegato all'alimentatore.
2	Verificare la tensione nominale e rimuovere l'adesivo "DC24V" sul connettore dell'alimentatore CC.
3	Rimuovere 10 mm (0,39 in.) della membrana vinilica dalle estremità dei fili del cavo di alimentazione.
4	Se si utilizza un cavo intrecciato, intrecciarne le estremità. Stagnare le estremità per evitare che si sfilaccino e garantire una conduzione elettrica ottimale.
5	Spingere il pulsante di apertura con un cacciavite piccolo e piatto per aprire il foro del pin desiderato.
6	Inserire ogni terminale pin nel suo foro corrispondente. Rilasciare il pulsante di apertura per assicurare il pin in posizione.
7	Dopo aver inserito i tre pin, inserire la spina di alimentazione nel connettore sul pannello.

NOTA:

oNon saldare il cavo direttamente sul pin del ricettacolo di alimentazione.

oPer evitare la possibilità di un cortocircuito del terminale, utilizzare un terminale pin che abbia un manicotto di isolamento.

o È possibile utilizzare il connettore CC per HMIGTO1300/1310 / HMIGTO2300/2310/2315 / HMIGTO3510/4310 per alimentare HMIGTO5310/5315 / HMIGTO6310/6315. L'inverso non è possibile. Non è possibile utilizzare il connettore di alimentazione per HMIGTO5310/5315 / HMIGTO6310/6315 su HMIGTO1300/1310 / HMIGTO2300/2310/2315 / HMIGTO3510/4310.
