Specifiche dell'interfaccia seriale COM1

Introduzione

NOTA: Per informazioni su come collegare controller e altri tipi di apparecchiatura, consultare il manuale del driver del dispositivo corrispondente del software di modifica schermo.

ATTENZIONE

PERDITA DI COMUNICAZIONE

oTutte le connessioni alle porte di comunicazione non devono stressare eccessivamente le porte.

oCollegare saldamente i cavi di comunicazione al pannello o all'armadio.

oUsare solo cavi D-Sub a 9 pin con un sistema di fissaggio in buone condizioni.

Il mancato rispetto di queste istruzioni può provocare infortuni o danni alle apparecchiature.

La porta seriale non è isolata. I terminali SG (massa segnale) e FG (massa telaio) sono collegati internamente al pannello.

PERICOLO

SCOSSA ELETTRICA

Nel caso si utilizzi il terminale SG per collegare un dispositivo esterno al pannello:

oVerificare che non si crei un loop di corto circuito quando si configura il sistema.

oNel HMIGTO1300, quando l'unità host (PLC) non è isolata, collegare il terminale n. 5 SG all'attrezzatura remota. Collegare il terminale SG #5 a una connessione sicura di massa, per ridurre il rischio di danneggiare il circuito.

oNel HMIGTO1310, quando l'unità host (PLC) non è isolata, collegare il terminale n. 8 SG all'attrezzatura remota. Collegare il terminale SG #8 a una connessione sicura di massa, per ridurre il rischio di danneggiare il circuito.

Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.

Interfaccia seriale COM1

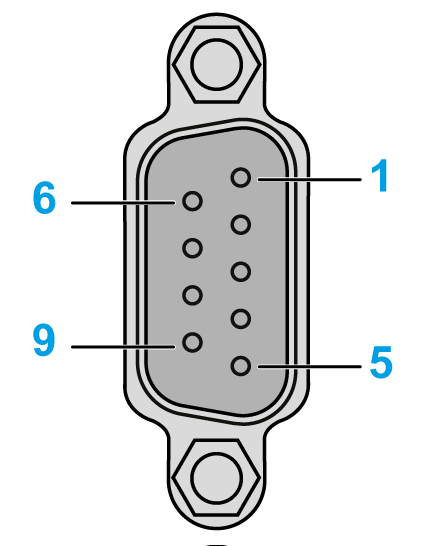

HMIGTO1300: connettore della spina a 9 pin D-Sub mediante cavo RS-232C.

Connessione pin	N° pin	RS-232C
Connessione pin	N° pin	Nome segnale	Direzione	Significato
	1	CD	Ingresso	Rilevamento portante
	2	RD(RXD)	Ingresso	Ricezione dati
	3	SD(TXD)	Uscita	Invio dati
	4	ER(DTR)	Uscita	Terminale dati pronto
	5	SG	-	Massa segnale
	6	DR(DSR)	Ingresso	Set dati di pronto
	7	RS(RTS)	Uscita	Richiesta di invio
	8	CS(CTS)	Ingresso	Invio possibile
	9	CI(RI)/VCC	Ingresso–	Chiamata visualizzazione di stato +5 V±5% Uscita 0,25 A
	Involucro	FG	–	Massa telaio (comune con SG)

È possibile alternare il pin #9 tra RI e VCC mediante software.

AVVISO

DANNI ALLE APPARECCHIATURE

Usare solo la corrente di intensità prescritta.

Il mancato rispetto di queste istruzioni può provocare danni alle apparecchiature.

La staffa interna è #4-40 (UNC).

ATTENZIONE

PERDITA DI COMUNICAZIONE

oTutti i collegamenti alle porte di comunicazione non devono sottoporre le porte a sforzo eccessivo.

oFissare saldamente i cavi di comunicazione sulla parete del pannello o del cabinet.

oUtilizzare soltanto cavi Sub-D a 9 pin con linguetta di bloccaggio in buone condizioni.

Il mancato rispetto di queste istruzioni può provocare infortuni o danni alle apparecchiature.

HMIGTO1310: connettore RJ45 mediante cavo RS-232C o 485.

Connessione pin	N° pin	RS-232C/RS-485
Connessione pin	N° pin	Nome segnale	Direzione	Significato
	1	RD(RXD)	Input	Ricezione dati (RS-232C)
	2	SD(TXD)	Output	Invio dati (RS-232C)
	3	NC	–	–
	4	D1	Ingresso/Uscita	Trasferimento dati (RS-485)
	5	D0	Ingresso/Uscita	Trasferimento dati (RS-485)
	6	RS(RTS)	Uscita	Richiesta di invio
	7	NC	–	–
	8	SG	–	Massa segnale

ATTENZIONE

PERDITA DI COMUNICAZIONE

oTutti i collegamenti alle porte di comunicazione non devono sottoporre le porte a sforzo eccessivo.

oFissare saldamente i cavi di comunicazione sulla parete del pannello o del cabinet.

oUtilizzare soltanto RJ45 con linguetta di fissaggio in buone condizioni.

Il mancato rispetto di queste istruzioni può provocare infortuni o danni alle apparecchiature.
