Standard Box

HMIG2U

Lato

HMIG2U

Lato anteriore






Lato destro






Lato inferiore






Lato posteriore






Parte

Nome

Descrizione

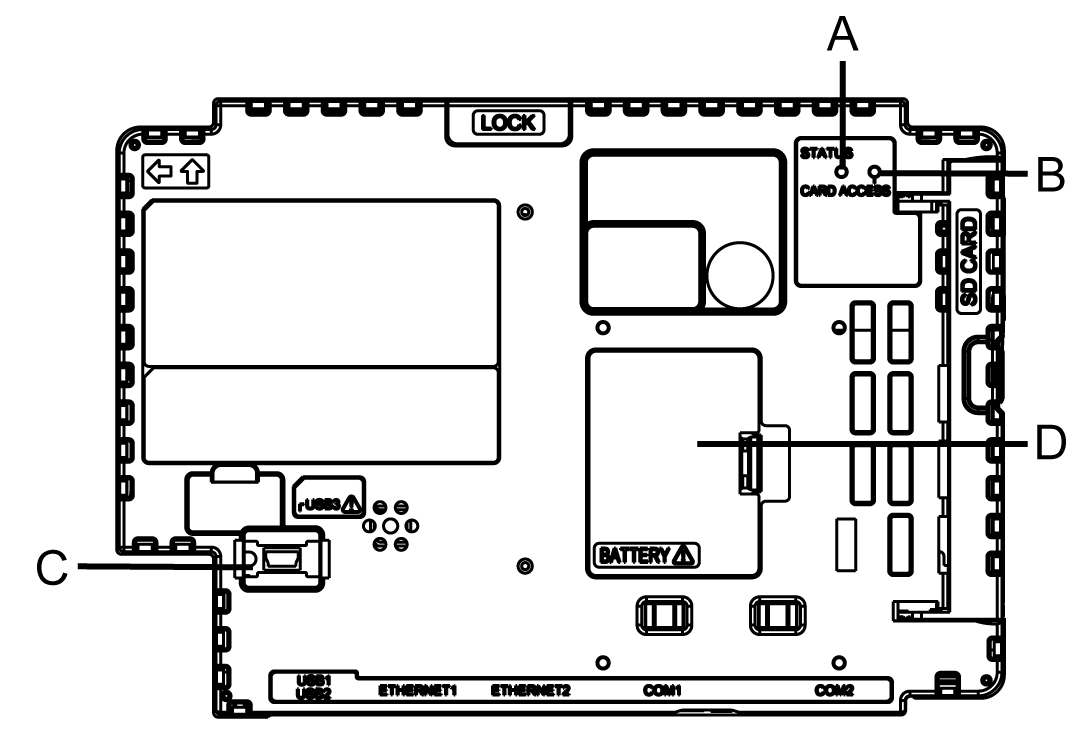

A

LED di stato



B

LED di accesso della scheda



C

Interfaccia USB (mini-B)

Conforme a USB 2,0 (mini-B) x 1.

Distanza di trasmissione massima 5 m (16,4 ft)

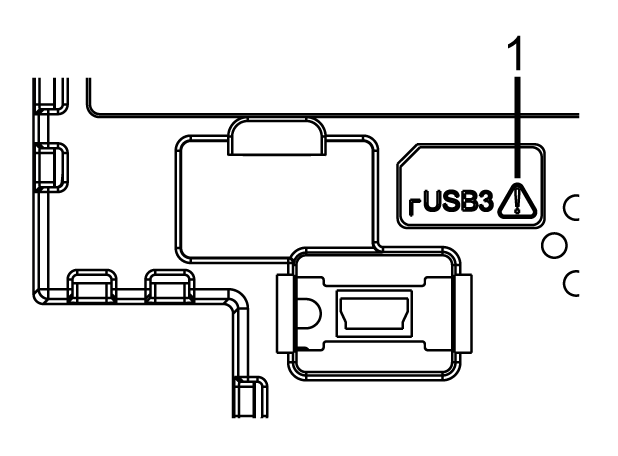

1 Questo simbolo identifica i messaggi riguardanti la sicurezza del collegamento interfaccia.

D

Copertura interfaccia unità di espansione (EXT)

La batteria di backup della memoria può essere collegata o sostituita nell’apertura della copertura interfaccia unità di espansione.

E

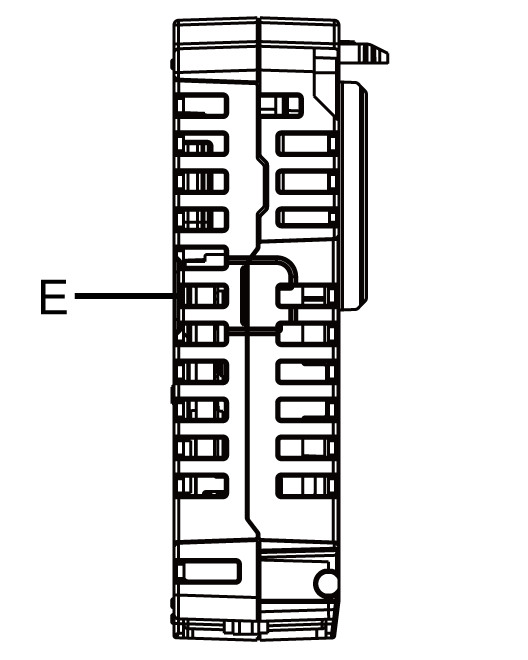

Copertura della scheda di memoria

La scheda SD è posizionata nell'apertura della copertura della scheda di memoria.

F

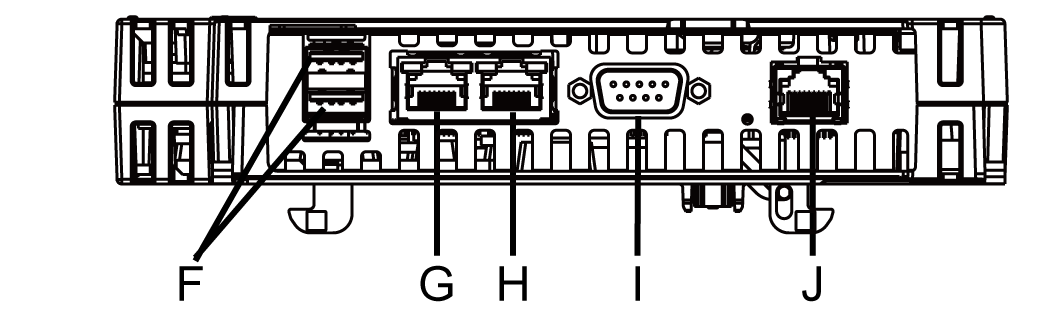

Interfaccia USB (Tipo A)

Conforme a USB 2,0 (Tipo A) x 2.

Tensione di alimentazione: 5 Vdc ±5%

Corrente erogata massima: 500 mA

Distanza di trasmissione massima 5 m (16,4 ft)

G

Interfaccia Ethernet (Ethernet1)

Interfaccia di trasmissione Ethernet (10BASE-T/ 100BASE-TX)

Connettore: Jack modulare (RJ-45) x 1

H

Interfaccia Ethernet (Ethernet2)

Interfaccia di trasmissione Ethernet (10BASE-T/ 100BASE-TX)

Connettore: Jack modulare (RJ-45) x 1

I

Interfaccia seriale (COM1)

Interfaccia RS-232C

Connettore: 9 pin D-Sub (maschio) x 1.

J

Interfaccia seriale (COM2)

Interfaccia seriale RS-485

Connettore: Jack modulare (RJ-45) x 1

K

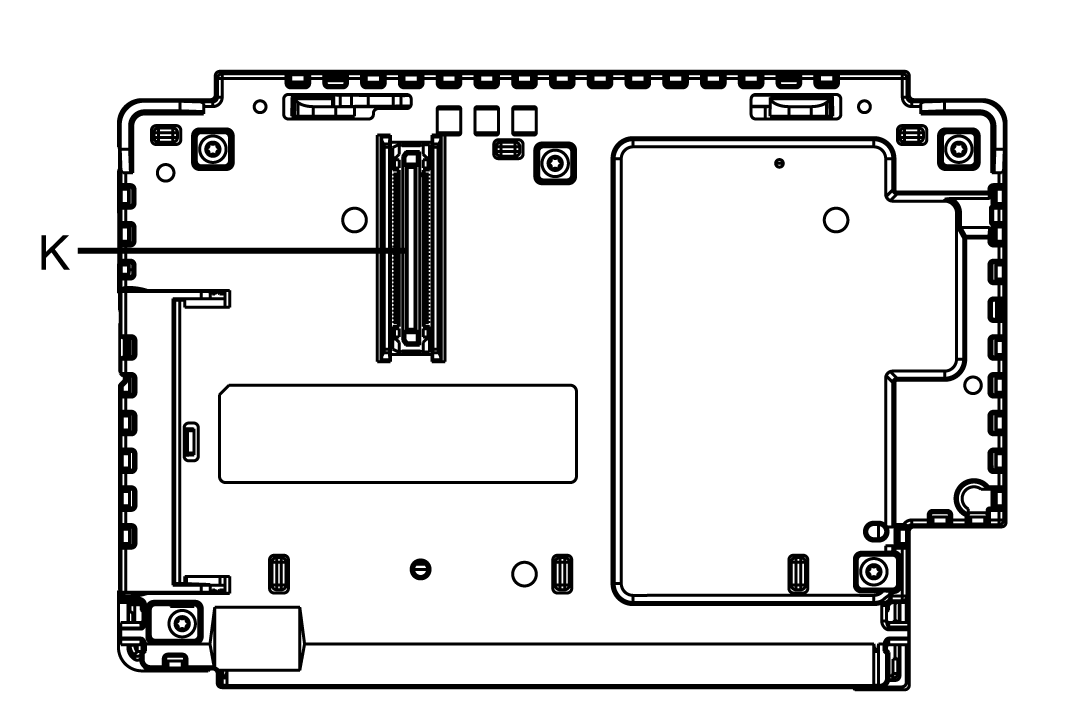

Display Module Interface

Interfaccia che connette il Display Module e il Box Module.

Caution_Color.gifATTENZIONE

RISCHIO DI USTIONI

Non collegare il cavo di comunicazione Modbus RJ-45 all'interfaccia Ethernet.

Il mancato rispetto di queste istruzioni può provocare infortuni o danni alle apparecchiature.
