Programmazione

Panoramica

Il tipo Main è sempre gestito da un blocco funzione HSCMain_M241.

NOTA: Al momento della compilazione, viene emesso un codice di errore rilevato se il blocco funzione HSCMain_M241 viene utilizzato per gestire un tipo di HSC diverso.

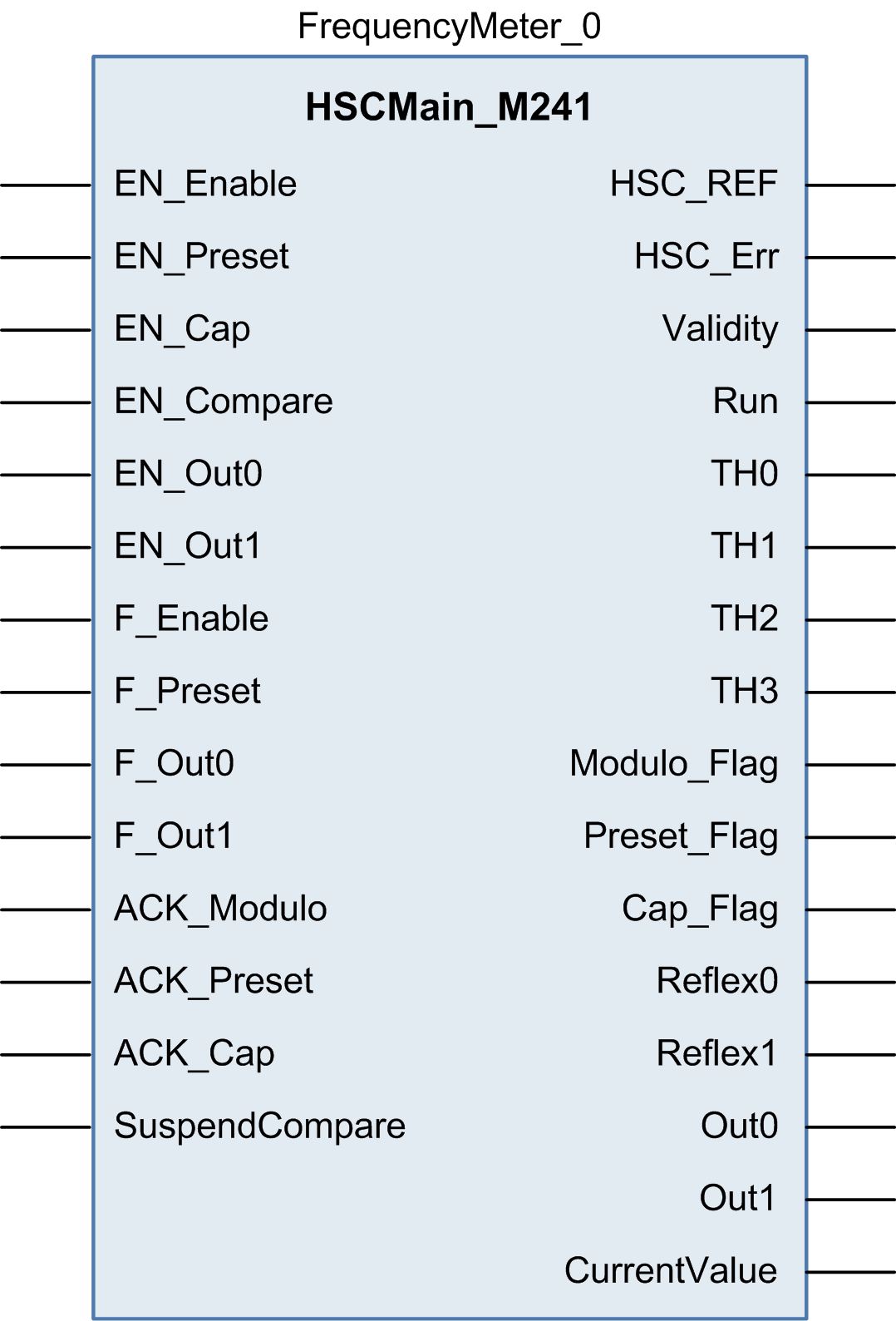

Aggiunta del blocco funzione HSCMain

Passo	Descrizione
1	Selezionare la scheda Librerie nel Catalogo software e fare clic su Librerie. Selezionare Controller > M241 > M241 HSC > HSC > HSCMain_M241 nell'elenco, trascinare la voce nella finestra POU.
2	Digitare il nome istanza del tipo Main (definito nella configurazione) o selezionare l'istanza del blocco funzione facendo clic su: Con l'accesso facilitato, è possibile selezionare l'istanza HSC nel percorso seguente: <MyController> > Contatori.

Passo

Descrizione

Selezionare la scheda Librerie nel Catalogo software e fare clic su Librerie.

Selezionare Controller > M241 > M241 HSC > HSC > HSCMain_M241 nell'elenco, trascinare la voce nella finestra POU.

Digitare il nome istanza del tipo Main (definito nella configurazione) o selezionare l'istanza del blocco funzione facendo clic su:

Con l'accesso facilitato, è possibile selezionare l'istanza HSC nel percorso seguente: <MyController> > Contatori.

Uso delle variabili di I/O

Le seguenti tabelle descrivono come differiscono i pin dei blocchi funzione utilizzati nel tipo Misuratore di periodo.

Questa tabella descrive le variabili di ingresso:

L'ingresso	Tipo	Descrizione
EN_Enable	BOOL	Se è configurato TRUE e l'ingresso EN, autorizza il contatore da attivare mediante l'ingresso Enable.
EN_Preset	BOOL	Non utilizzato.
EN_Cap	BOOL	Non utilizzato.
EN_Compare	BOOL	Non utilizzato.
EN_Out0	BOOL	Non utilizzato.
EN_Out1	BOOL	Non utilizzato.
F_Enable	BOOL	TRUE = autorizza le modifiche al valore corrente del contatore.
F_Preset	BOOL	Sul fronte di salita, riavvia il timer interno relativo alla base tempo.
F_Out0	BOOL	Non utilizzato.
F_Out1	BOOL	Non utilizzato.
ACK_Modulo	BOOL	Non utilizzato.
ACK_Preset	BOOL	Sul fronte di salita, reimposta Preset_Flag.
ACK_Cap	BOOL	Non utilizzato.
SuspendCompare	BOOL	Non utilizzato

Questa tabella descrive le variabili di uscita:

Uscite	Tipo	Commento
HSC_REF	EXPERT_REF	Riferimento all'HSC. Deve essere utilizzato con il pin di ingresso EXPERT_REF_IN dei blocchi funzione Amministrazione.
HSC_Err	BOOL	TRUE = indica che è stato rilevato un errore. Usare il blocco funzione EXPERTGetDiag per ottenere maggiori informazioni su questo errore rilevato.
Validity	BOOL	TRUE = indica che i valori di uscita sul blocco funzione sono validi.
Run	BOOL	Il contatore esegue il conteggio
TH0	BOOL	Non utilizzato.
TH1	BOOL	Non utilizzato.
TH2	BOOL	Non utilizzato.
TH3	BOOL	Non utilizzato.
Modulo_Flag	BOOL	Non utilizzato.
Preset_Flag	BOOL	Impostato a 1 dalla preimpostazione del contatore
Cap_Flag	BOOL	Non utilizzato.
Reflex0	BOOL	Non utilizzato.
Reflex1	BOOL	Non utilizzato.
Out0	BOOL	Non utilizzato.
Out1	BOOL	Non utilizzato.
CurrentValue	DINT	Valore corrente del contatore.
