Programmazione del tipo Main

Panoramica

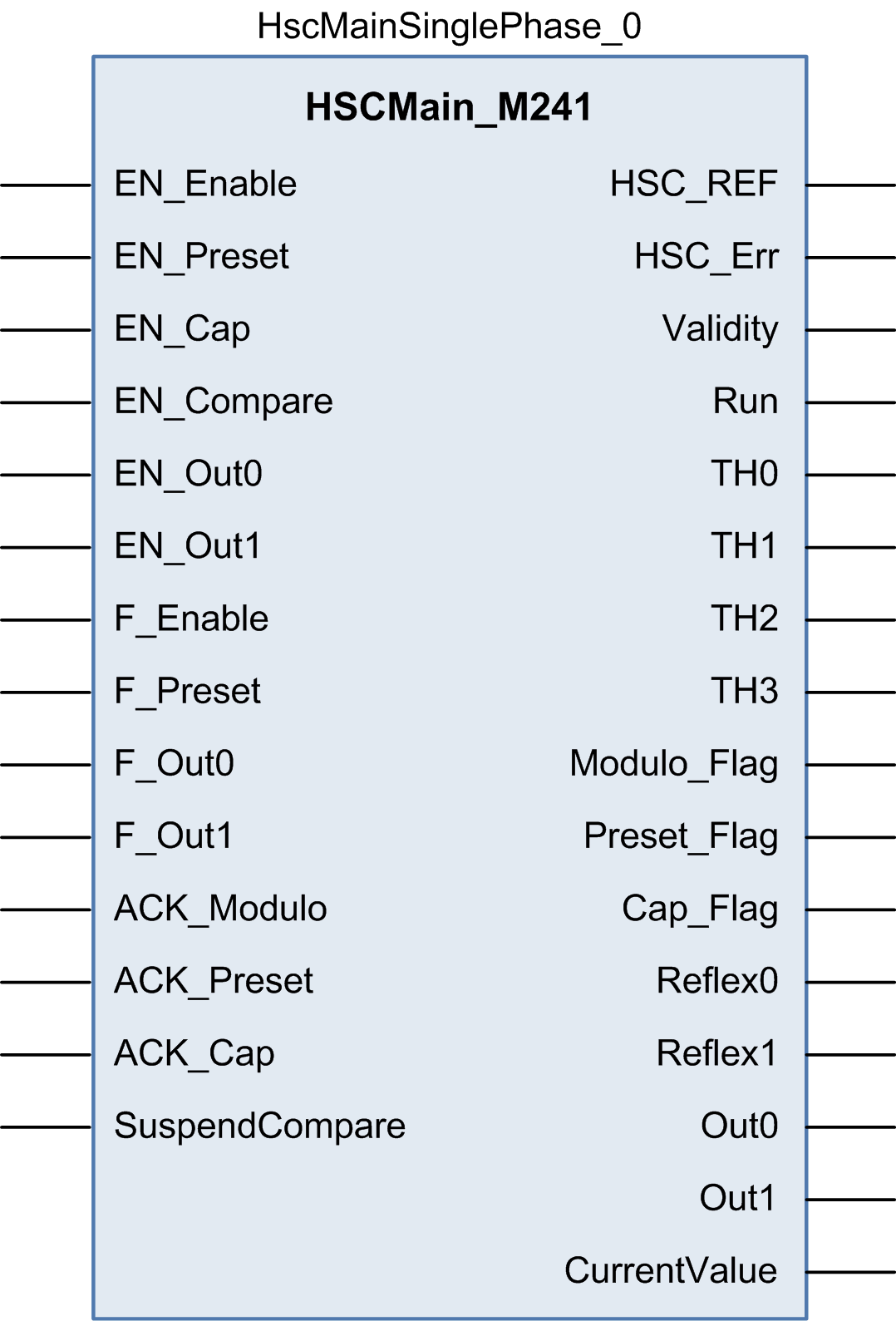

Il tipo Main è sempre gestito da un blocco funzione HSCMain_M241.

NOTA: Al momento della compilazione, viene emesso un codice di errore rilevato se il blocco funzione HSCMain_M241 viene utilizzato per gestire un tipo di HSC diverso.

Aggiunta del blocco funzione HSCMain

Passo	Descrizione
1	Selezionare la scheda Librerie nel Catalogo software e fare clic su Librerie. Selezionare Controller > M241 > M241 HSC > HSC > HSCMain_M241 nell'elenco, trascinare la voce nella finestra POU.
2	Digitare il nome istanza del tipo Main (definito nella configurazione) o selezionare l'istanza del blocco funzione facendo clic su: Con l'accesso facilitato, è possibile selezionare l'istanza HSC nel percorso seguente: <MyController> > Contatori.

Passo

Descrizione

Selezionare la scheda Librerie nel Catalogo software e fare clic su Librerie.

Selezionare Controller > M241 > M241 HSC > HSC > HSCMain_M241 nell'elenco, trascinare la voce nella finestra POU.

Digitare il nome istanza del tipo Main (definito nella configurazione) o selezionare l'istanza del blocco funzione facendo clic su:

Con l'accesso facilitato, è possibile selezionare l'istanza HSC nel percorso seguente: <MyController> > Contatori.

Uso delle variabili di I/O

Le tabelle seguenti descrivono come vengono usati i vari pin del blocco funzione nella modalità One-shot.

Questa tabella descrive le variabili di ingresso:

L'ingresso	Tipo	Descrizione
EN_Enable	BOOL	Quando l'ingresso EN è configurato: se TRUE, autorizza l'attivazione del contatore con l'ingresso Enable.
EN_Preset	BOOL	Quando l'ingresso SYNC è configurato: se TRUE, autorizza il Preset contatore tramite l'Ingresso Sync.
EN_Cap	BOOL	Quando l'ingresso CAP è configurato: se TRUE, abilita l'Ingresso di cattura.
EN_Compare	BOOL	TRUE = attiva l'operazione di confronto (utilizzando i valori di soglia 0, 1, 2, 3): oconfronto di base (bit di uscita TH0, TH1, TH2, TH3) ouscita riflessa (bit di uscita Reflex0, Reflex1) oeventi (per attivare task esterni al superamento della soglia) NOTA: Questa opzione è disponibile solo per i moduli di espansione TM3XF•, che supportano gli eventi esterni.
EN_Out0	BOOL	TRUE = attiva l'uscita fisica Out_R0 per replicare al valore Reflex0 (se configurato).
EN_Out1	BOOL	TRUE = attiva l'uscita fisica Out_R1 per replicare al valore Reflex1 (se configurato).
F_Enable	BOOL	TRUE = autorizza le modifiche al valore corrente del contatore.
F_Preset	BOOL	Sul fronte di salita preimposta e avvia il contatore.
F_Out0	BOOL	TRUE = forza Out_R0 a 1 (se Reflex0 è configurato nella Funzione integrata HSC. Prioritario su EN_Out0.
F_Out1	BOOL	TRUE = forza Out_R1 a 1 (se Reflex1 è configurato nella Funzione integrata HSC. Prioritario su EN_Out1.
ACK_Preset	BOOL	Sul fronte di salita, reimposta Preset_Flag.
ACK_Cap	BOOL	Sul fronte di salita, reimposta Cap_Flag.
SuspendCompare	BOOL	TRUE = i risultati del confronto sono sospesi: oI bit di uscita TH0, TH1, TH2, TH3, Reflex0, Reflex1, Out0, Out1 del blocco mantengono l'ultimo valore. oLe uscite hardware 0, 1 mantengono il loro ultimo valore. oGli eventi sono mascherati. NOTA: EN_Compare, EN_ReflexO, EN_Reflex1, F_Out0, F_Out1 restano operativi mentre è impostato SuspendCompare.

Questa tabella descrive le variabili di uscita:

Uscita	Tipo	Commento
HSC_REF	EXPERT_REF	Riferimento all'HSC. Da utilizzare come ingresso dei blocchi funzione Amministrazione.
Validity	BOOL	TRUE = indica che i valori di uscita sul blocco funzione sono validi.
Run	BOOL	TRUE = il contatore è in funzione. Impostato a False quando CurrentValue raggiunge lo 0.
TH0	BOOL	Impostato a 1 quando CurrentValue > soglia 0.
TH1	BOOL	Impostato a 1 quando CurrentValue > soglia 1.
TH2	BOOL	Impostato a 1 quando CurrentValue > soglia 2.
TH3	BOOL	Impostato a 1 quando CurrentValue > soglia 3.
Preset_Flag	BOOL	Impostato a 1 dalla preimpostazione del contatore.
Cap_Flag	BOOL	Impostato a 1 quando un nuovo valore di cattura viene memorizzato nel registro di cattura. Questo flag deve essere reimpostato perché possa essere eseguita una nuova cattura.
Reflex0	BOOL	Stato di Reflex0. Attivo solo quando EN_Compare è impostato.
Reflex1	BOOL	Stato di Reflex1. Attivo solo quando EN_Compare è impostato.
Out0	BOOL	Stato dell'uscita fisica OUT_R0 (se è configurato Reflex0).
Out1	BOOL	Stato dell'uscita fisica OUT_R1 (se è configurato Reflex1).
CurrentValue	DINT	Valore corrente del contatore.
