Caratteristiche e cablaggio dell'alimentazione DC
Questa sezione fornisce le caratteristiche e gli schemi di cablaggio dell'alimentatore DC.
Campo di tensione dell'alimentatore DC
Se il range di tensione specificato non viene rispettato, le uscite potrebbero non funzionare come previsto. Utilizzare i necessari interblocchi di sicurezza e circuiti di monitoraggio della tensione.
|
|
|
RISCHIO DI INCENDIO |
|
oUtilizzare solo le sezioni filo corrette per la capacità corrente massima dei canali di I/O e per gli alimentatori. |
|
Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni. |
|
|
|
FUNZIONAMENTO IMPREVISTO DELL'APPARECCHIATURA |
|
Non superare i valori nominali specificati nelle tabelle delle caratteristiche ambientali ed elettriche. |
|
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature. |
Requisiti dell'alimentatore DC
Il M241 Logic Controllere gli I/O associati (TM2, TM3, e I/O integrati) richiedono alimentatori con una tensione nominale di 24 Vcc. Gli alimentatori a 24 Vcc devono avere un valore nominale SELV (Safety Extra Low Voltage) oPELV (Protective Extra Low Voltage) in base alla direttiva IEC 61140. Questi alimentatori sono isolati tra i circuiti elettrici di ingresso e di uscita dell'alimentazione.
|
|
|
RISCHIO DI SURRISCALDAMENTO E INCENDIO |
|
oNon collegare l'apparecchiatura direttamente alla tensione di linea. oUsare solo alimentatori isolanti PELV per alimentare l'apparecchiatura1. |
|
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature. |
1 Per conformità ai requisiti UL (Underwriters Laboratories), l'alimentazione deve inoltre essere conforme a diversi criteri di NEC Class 2 e avere una corrente limitata inerentemente a una disponibilità di uscita di potenza massima inferiore a 100 VA (circa 4 A alla tensione nominale), oppure non limitata inerentemente ma con un dispositivo di protezione aggiuntivo come un interruttore o fusibile che rispetti i requisiti della clausola 9.4 Circuito a energia limitata di UL 61010-1. In tutti i casi, il limite di corrente non deve mai superare quello delle caratteristiche elettriche e degli schemi di cablaggio per l'apparecchiatura descritta nella presente documentazione. In tutti i casi, l'alimentazione deve essere collegata a terra e occorre separare i circuiti Class 2 dagli altri circuiti. Se i valori nominali indicati nelle caratteristiche elettriche o negli schemi di cablaggio sono superiori al limite di corrente specificato, è possibile utilizzare più alimentatori Class 2.
Caratteristiche DC del controller
La seguente tabella mostra le caratteristiche dell'alimentatore DC richiesto per il controller:
|
Caratteristiche |
Valore |
||
|---|---|---|---|
|
Tensione nominale |
24 Vcc |
||
|
Campo di tensione alimentazione |
20,4 - 28,8 Vcc |
||
|
Durata interruzione alimentazione |
1 ms a 24 Vdc |
||
|
Corrente massima di spunto |
50 A |
||
|
Assorbimento |
32,6 W |
max. 40,4 W(1) |
|
|
Isolamento |
tra l'alimentazione DC e la logica interna |
Non isolato |
|
|
tra l'alimentatore DC e la messa a terra di protezione (PE) |
500 Vca |
||
|
(1) Controller + 7 moduli di espansione TM3 |
|||
Interruzione dell'alimentazione
Il TM241C••24T / TM241C•40T / TM241C••24U e il TM241C•40U devono essere alimentati con un alimentatore esterno da 24 V. Durante l'interruzione dell'alimentazione, il M241 Logic Controller, associato a degli alimentatori adeguati, è in grado di continuare a funzionare regolarmente per un minimo di 10 ms come specificato dagli standard IEC.
Il TM241C••24T / TM241C•40T / TM241C••24U e il TM241C•40U devono essere alimentati con un alimentatore esterno da 24 V. Durante l'interruzione dell'alimentazione, il M241 Logic Controller, associato a degli alimentatori adeguati, è in grado di continuare a funzionare regolarmente per un minimo di 10 ms come specificato dagli standard IEC.
Quando si pianifica l'alimentazione fornita al controller, occorre considerare questa durata dell'interruzione dell'alimentazione per tener conto del tempo di ciclo rapido del controller.
In teoria potrebbero esservi molte scansioni degli aggiornamenti logici e consequenziali della tabella delle immagini degli I/O durante l'interruzione dell'alimentazione, mentre gli ingressi non ricevono alimentazione esterna, considerato il fatto che le uscite o entrambi dipendono dall'architettura del sistema di alimentazione e dalle circostanze dell'interruzione dell'alimentazione.
|
|
|
FUNZIONAMENTO IMPREVISTO DELL'APPARECCHIATURA |
|
oMonitorare individualmente ogni fonte di alimentazione utilizzata nel sistema Controller, inclusi gli alimentatori degli ingressi, gli alimentatori delle uscite e l'alimentatore del controller, in modo da consentire un adeguato arresto del sistema durante le interruzioni dell'alimentazione. oGli ingressi che monitorano ogni fonte di alimentazione devono essere ingressi non filtrati. |
|
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature. |
Schema di cablaggio dell'alimentatore DC

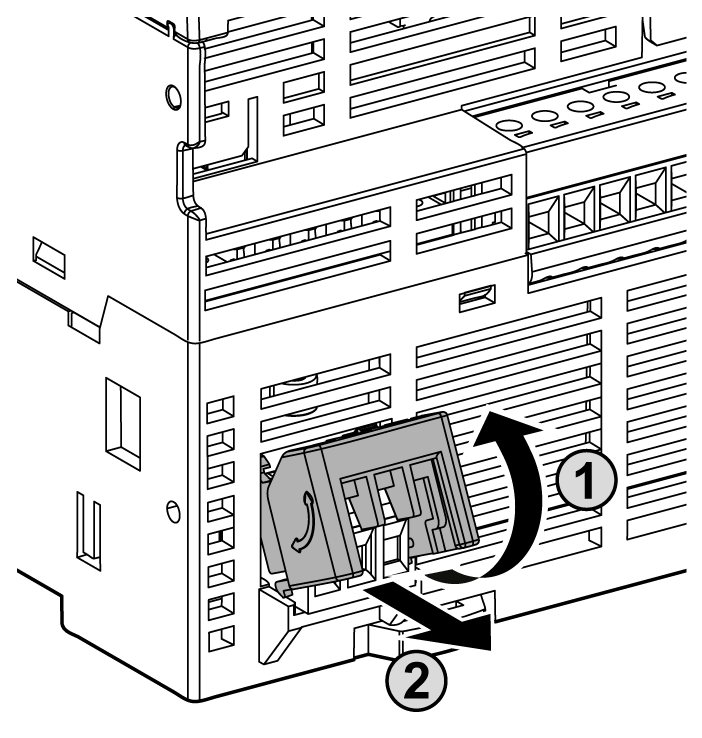

La seguente figura mostra la procedura di rimozione della morsettiera dell'alimentatore:

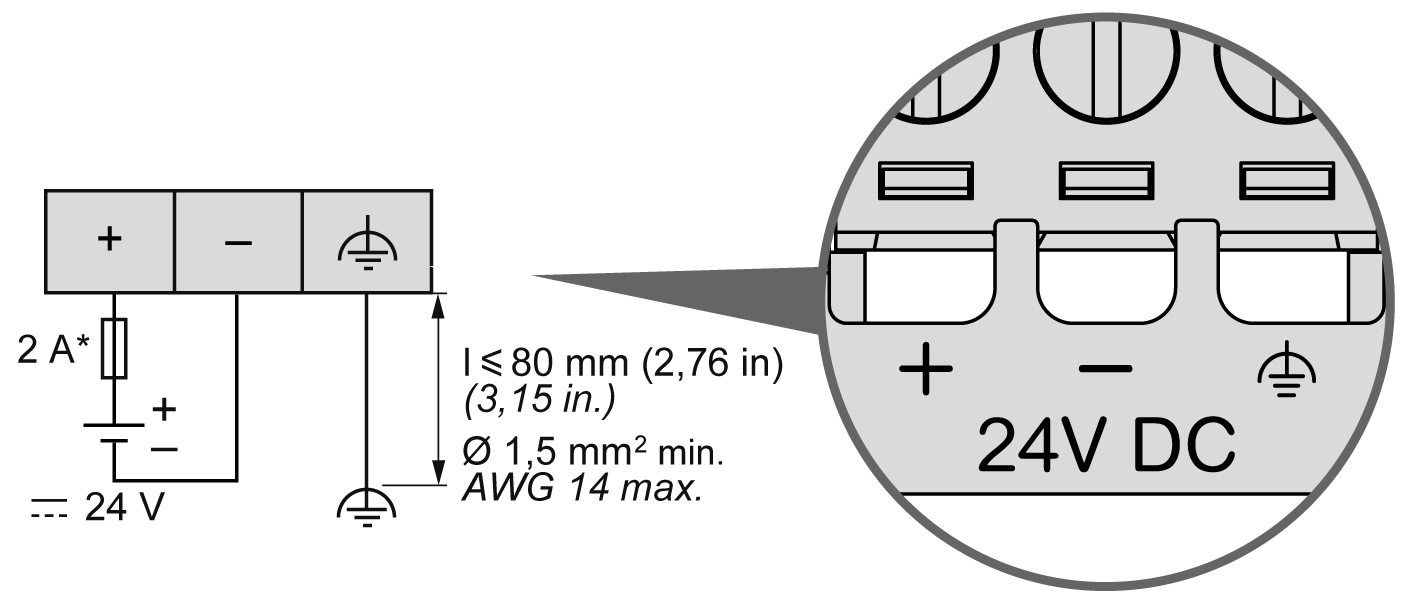

La figura seguente mostra il cablaggio dell'alimentatore DC:
* Fusibile tipo T
Per maggiori informazioni, fare riferimento al 5.08 Regole per le morsettiere a vite rimovibili.
