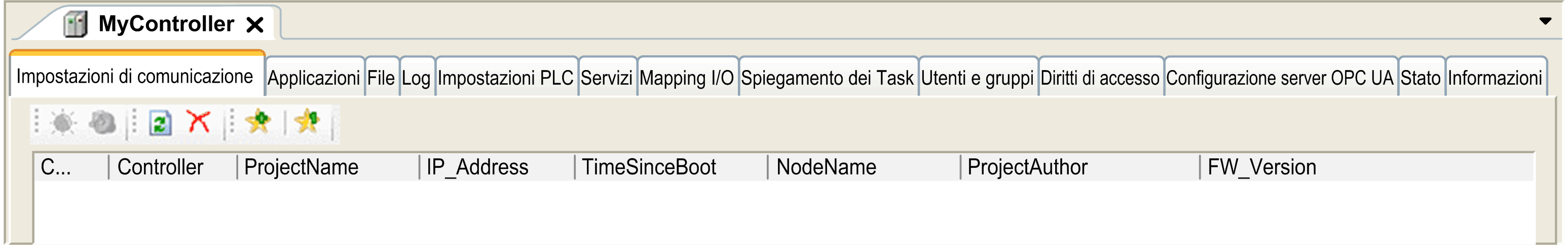

Per aprire l'editor dei dispositivi, fare doppio clic su MyController nella struttura Dispositivi:
|
Scheda |
Descrizione |
Limitazione |
|---|---|---|
|
Gestisce la connessione tra il PC e il controller: oaiutando a trovare un controller in una rete opresentando un elenco di controller disponibili, in modo da potere collegarsi al controller selezionato e gestire l'applicazione nel controller stesso. oaiutando a identificare fisicamente il controller dall'editor dei dispositivi oaiutando a cambiare le impostazioni di comunicazione del controller. L'elenco dei controller viene rilevato tramite NetManage o tramite il percorso attivo basato sulle impostazioni di comunicazione. Per accedere a Impostazioni comunicazioni, fare clic su Progetto > Impostazioni progetto... nella barra dei menu. Per maggiori informazioni, consultare EcoStruxure Machine Expert - Guida alla programmazione (Impostazioni comunicazioni). |
Solo in modalità Online |
|
|
Applicazioni |
Presenta l'applicazione in esecuzione nel controller e permette di rimuovere l'applicazione dal controller. |
Solo in modalità Online |
|
Gestione dei file tra il PC e il controller. Tramite questa scheda è possibile vedere solo un disco del logic controller per volta. Quando è inserita una scheda SD, questo file ne mostra il contenuto. In caso contrario, questa scheda visualizza il contenuto della directory /usr della memoria flash interna del controller. |
Solo in modalità Online |
|
|
Log |
Visualizzare il file di registro del controller. |
Solo in modalità Online |
|
Configurazione di: onome applicazione ocomportamento degli I/O in Stop oopzioni del ciclo bus. |
– |
|
|
Consente di configurare i servizi online del controller (RTC, identificazione del dispositivo). |
Solo in modalità Online |
|
|
Mapping I/O |
Mappatura, ossia assegnazione dei canali di ingresso e di uscita di un dispositivo di I/O sulle variabili di progetto (applicazione). |
– |
|
Elenco attività |
Visualizza un elenco degli I/O e delle loro assegnazioni ai task. |
Solo dopo la compilazione |
|
Utenti e gruppi |
La scheda Utenti e gruppi è presente per i dispositivi che supportano la gestione utenti in linea. Consente di configurare gli utenti e i gruppi dei diritti di accesso e di assegnare loro i diritti necessari per controllare l'accesso ai progetti e dispositivi EcoStruxure Machine Expert in modalità online. Per maggiori dettagli, consultare EcoStruxure Machine Expert - Guida alla programmazione. |
– |
|
Configurazione server OPC UA |
Visualizza la finestra di Configurazione del server OPC UA. |
– |
|
Diritti di accesso |
La scheda Diritti di accesso viene fornita per i dispositivi che supporta la gestione utente online. Serve per concedere o negare determinate autorizzazioni ai gruppi di utenti definiti, impostando i diritti di accesso degli utenti per file e oggetti (ad esempio, un'applicazione) sul controller durante il runtime. Per maggiori dettagli, consultare EcoStruxure Machine Expert - Guida alla programmazione. |
– |
|
Stato |
Nessuna indicazione. |
– |
|
Informazioni |
Visualizza informazioni generali sul dispositivo (nome, descrizione, provider, versione, immagine). |
– |
