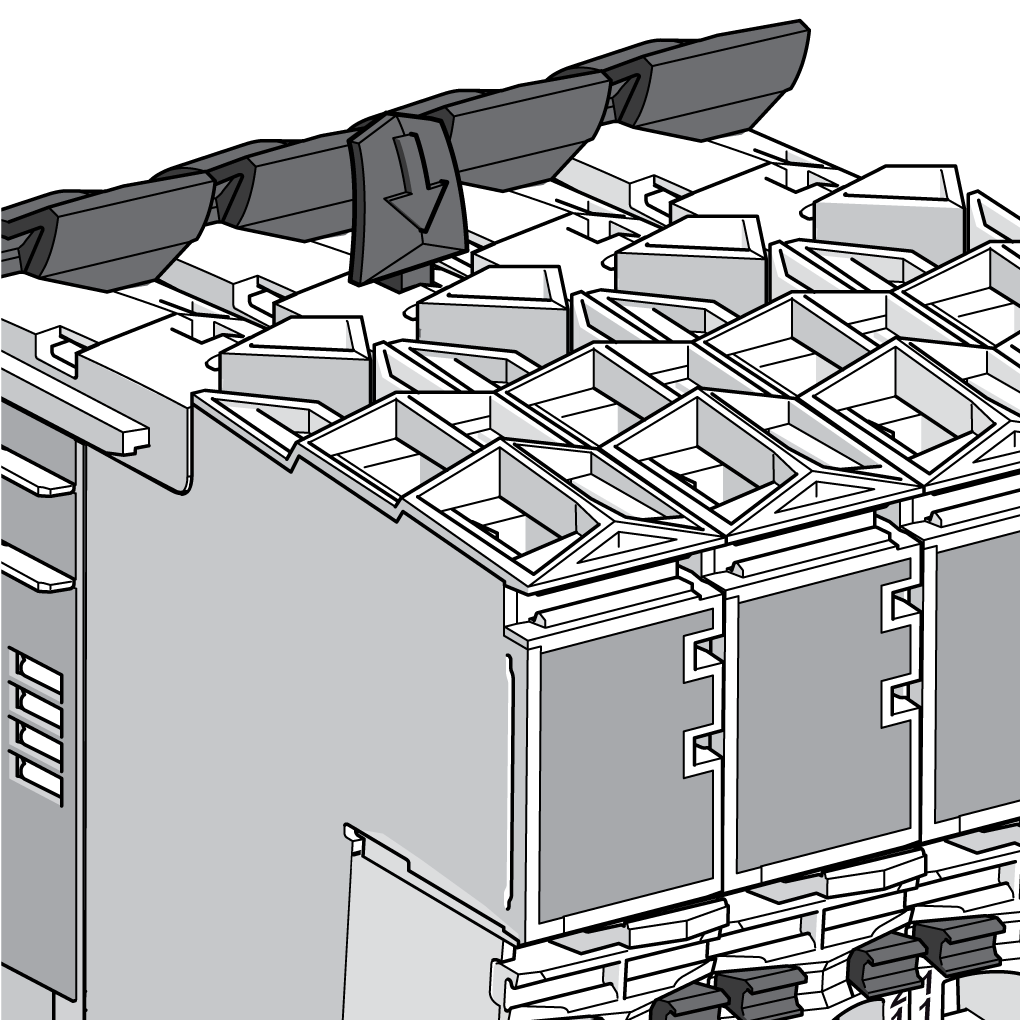

La graffa di fissaggio blocca il modulo elettronico sulla base del bus. La graffa di fissaggio è inserita nell'apposita apertura sulla parte superiore della sezione e viene spinta verso il basso.
Graffa di fissaggio della morsettiera
La graffa di fissaggio della morsettiera fissa la morsettiera in maniera sicura al modulo elettronico.
|
Passo |
Azione |
|
|---|---|---|
|
1 |

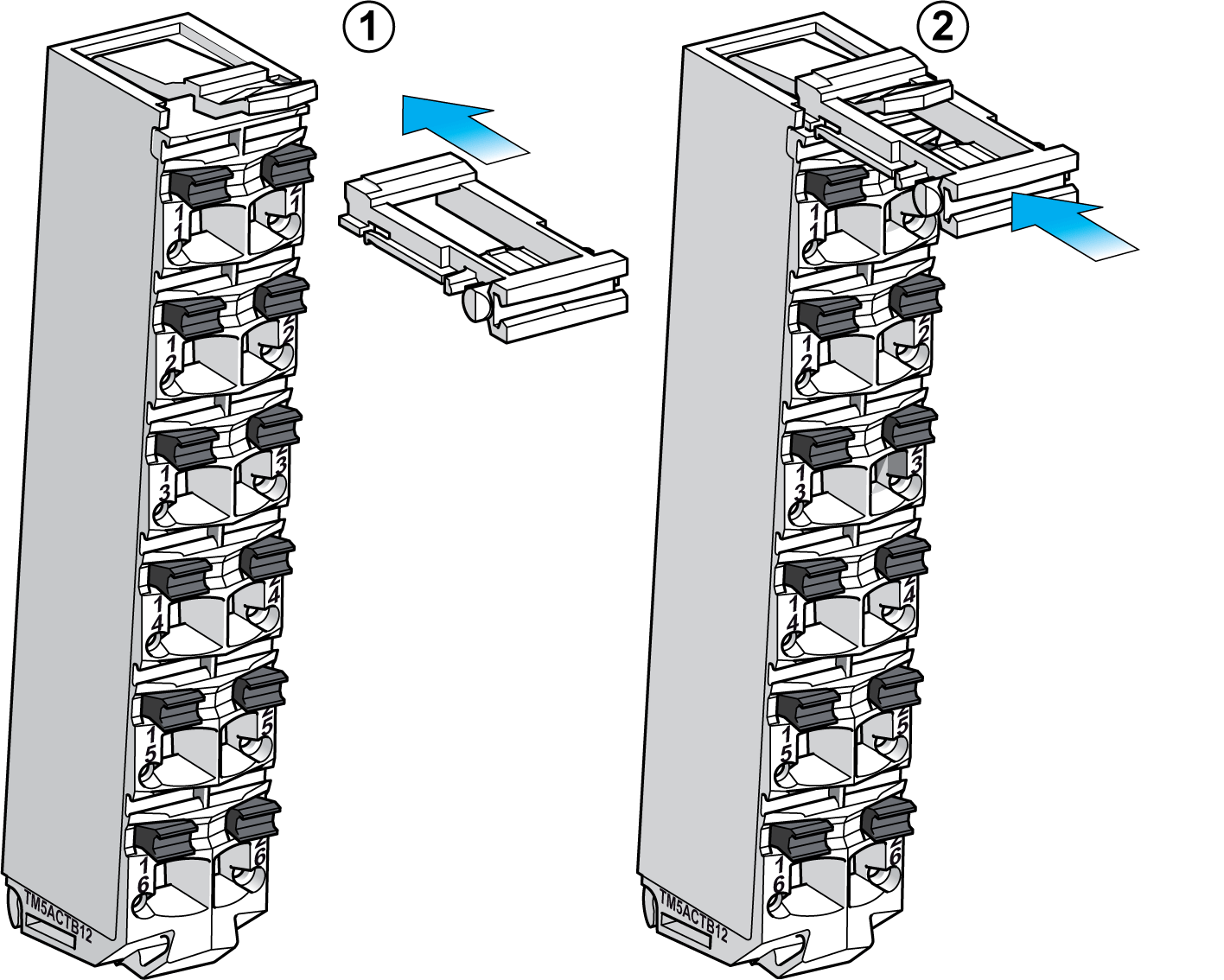

Posizionare la graffa di fissaggio della morsettiera sulla levetta di blocco della morsettiera come indicato nella figura. |
|
|
2 |

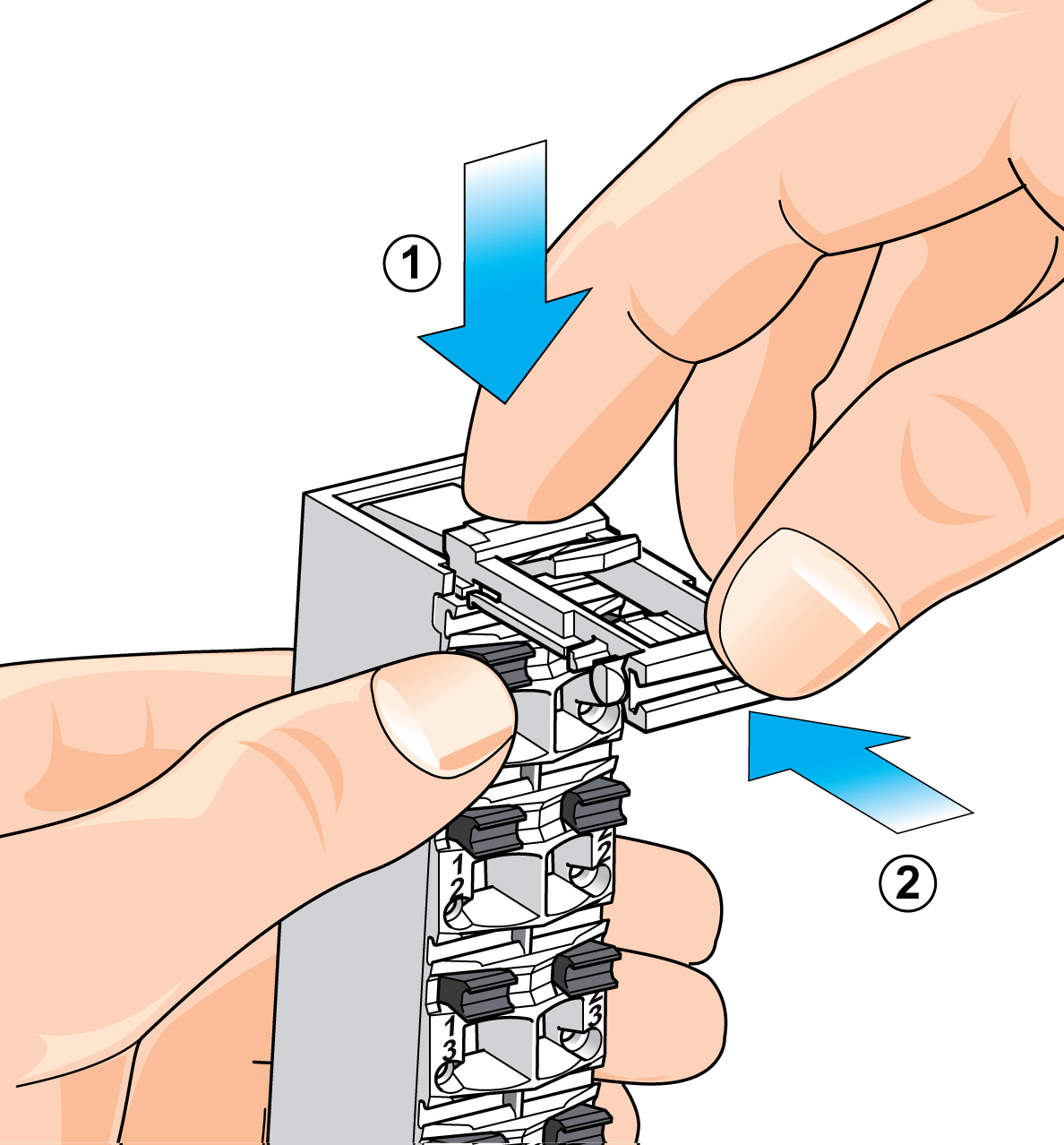

Con il dito indice spingere verso il basso la graffa di fissaggio della morsettiera e la levetta di blocco e tenerle premute. Con il pollice far scorrere in avanti la graffa di fissaggio della morsettiera. |
|
|
3 |

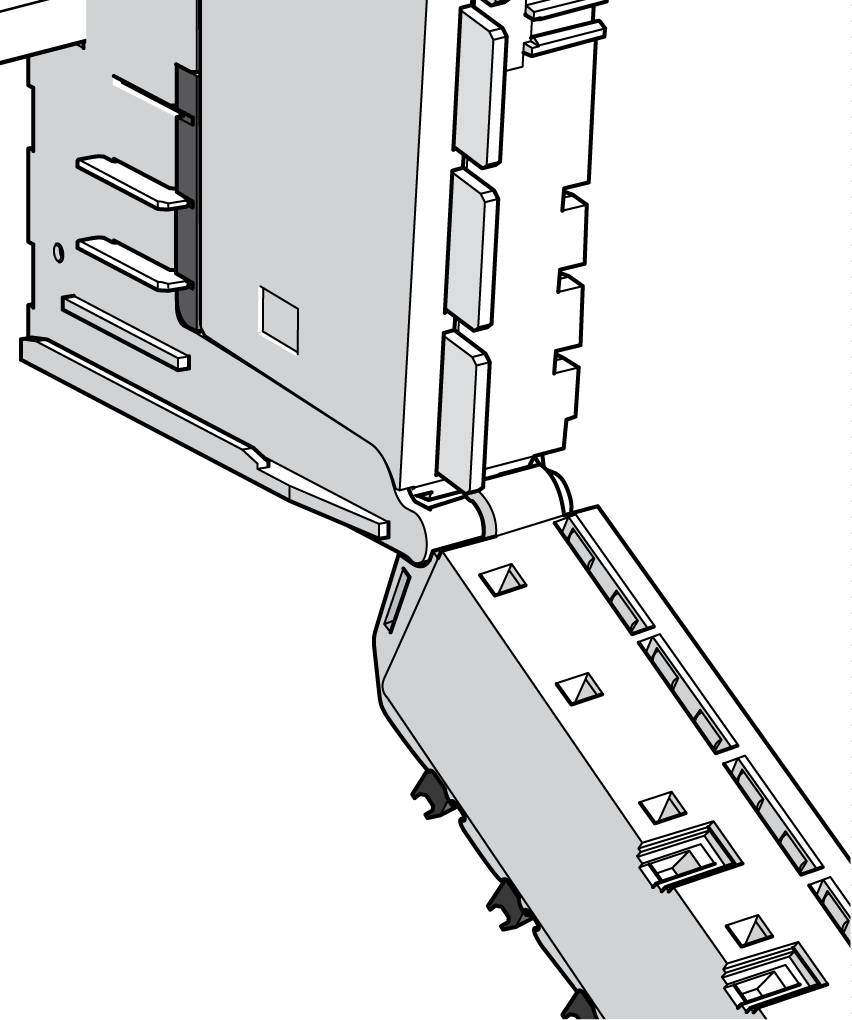

Agganciare l'angolo inferiore della morsettiera nella relativa cerniera sul modulo bus. |
|
|
4 |

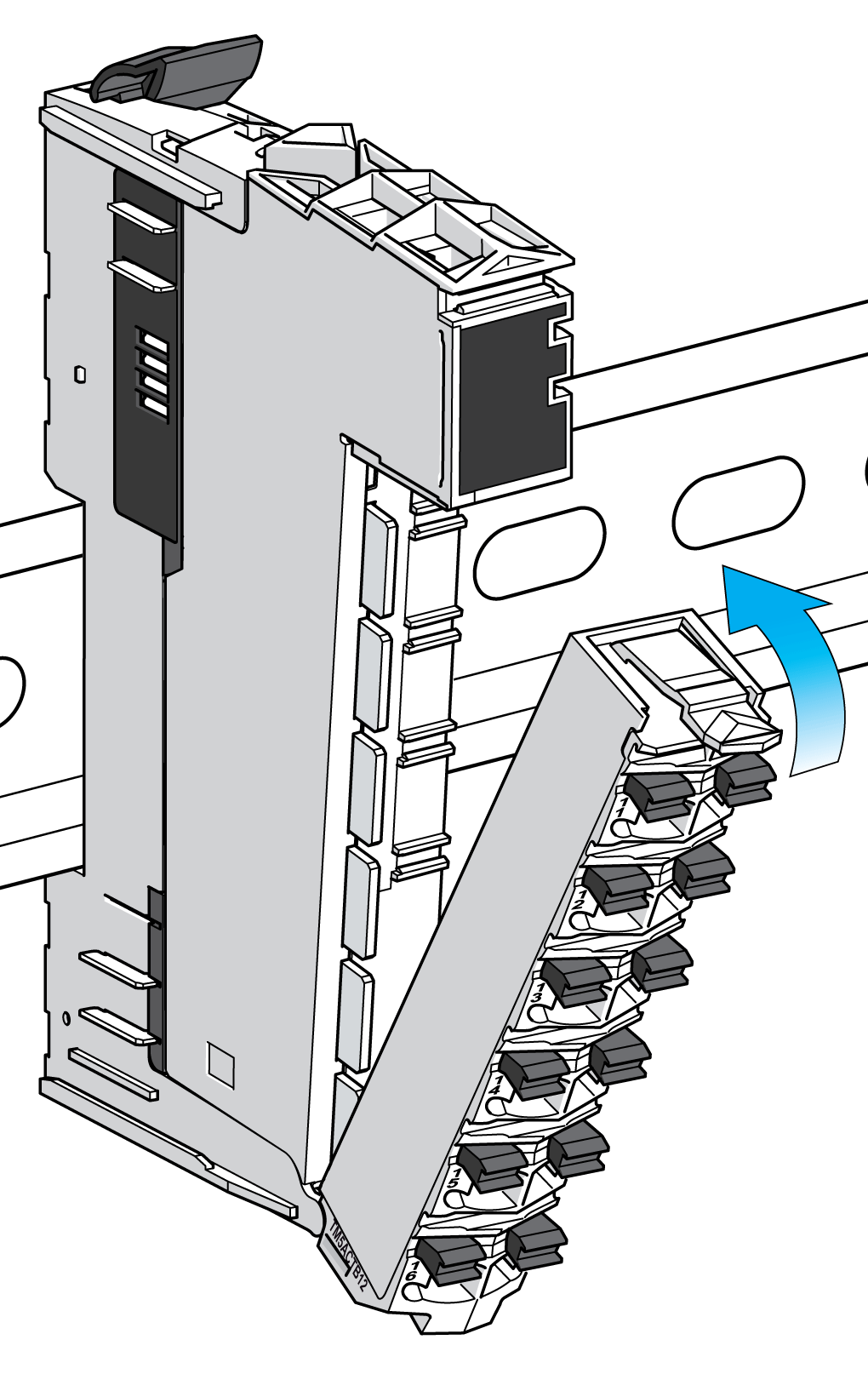

Ruotare la morsettiera in posizione. |
|
|
5 |

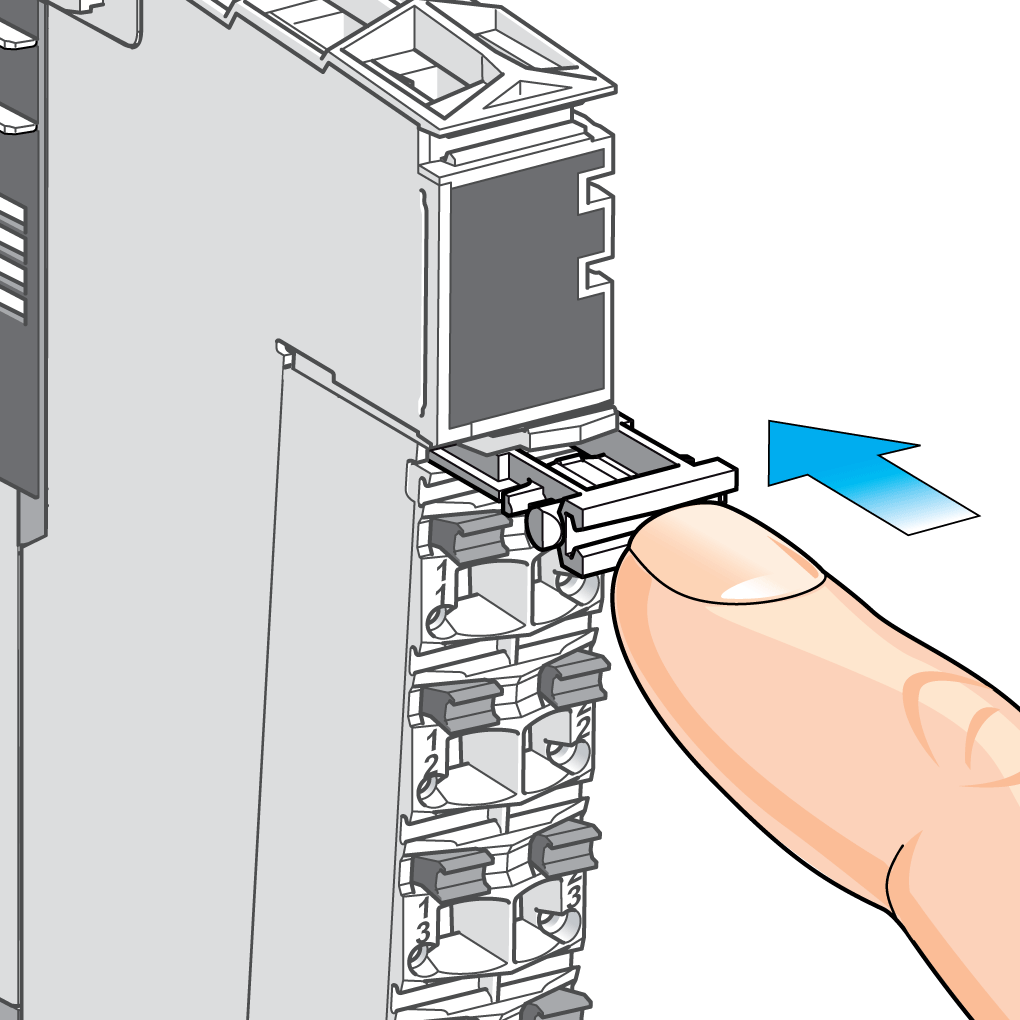

Bloccare la morsettiera nel modulo elettronico spingendo verso l'interno la graffa di fissaggio della morsettiera. |
|
|
6 |

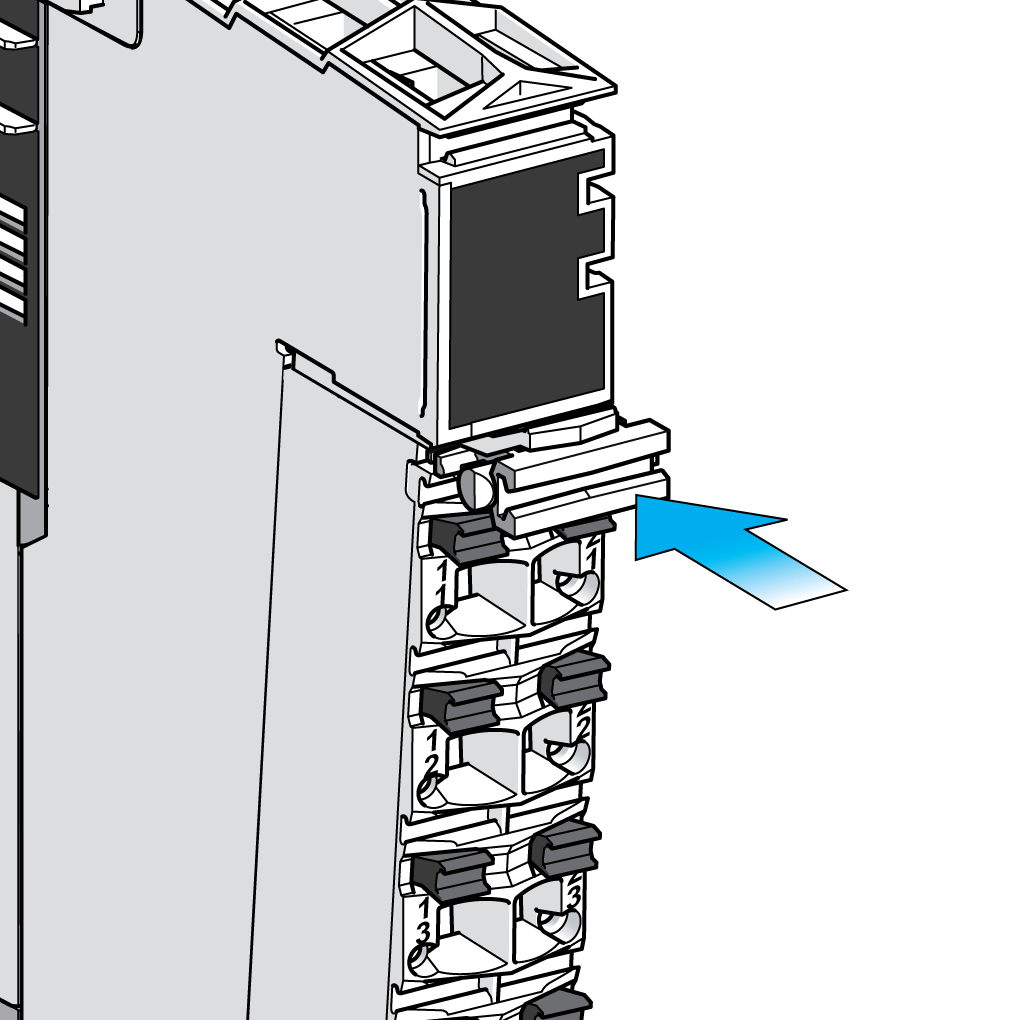

Graffa di fissaggio della morsettiera installata. |
|
NOTA: per rimuovere la morsettiera, eseguire il contrario di quanto descritto al passo 5 (estrarre la graffa di fissaggio della morsettiera).
Portaetichette per testo normale
|
Passo |
Azione |
|
|---|---|---|
|
1 |

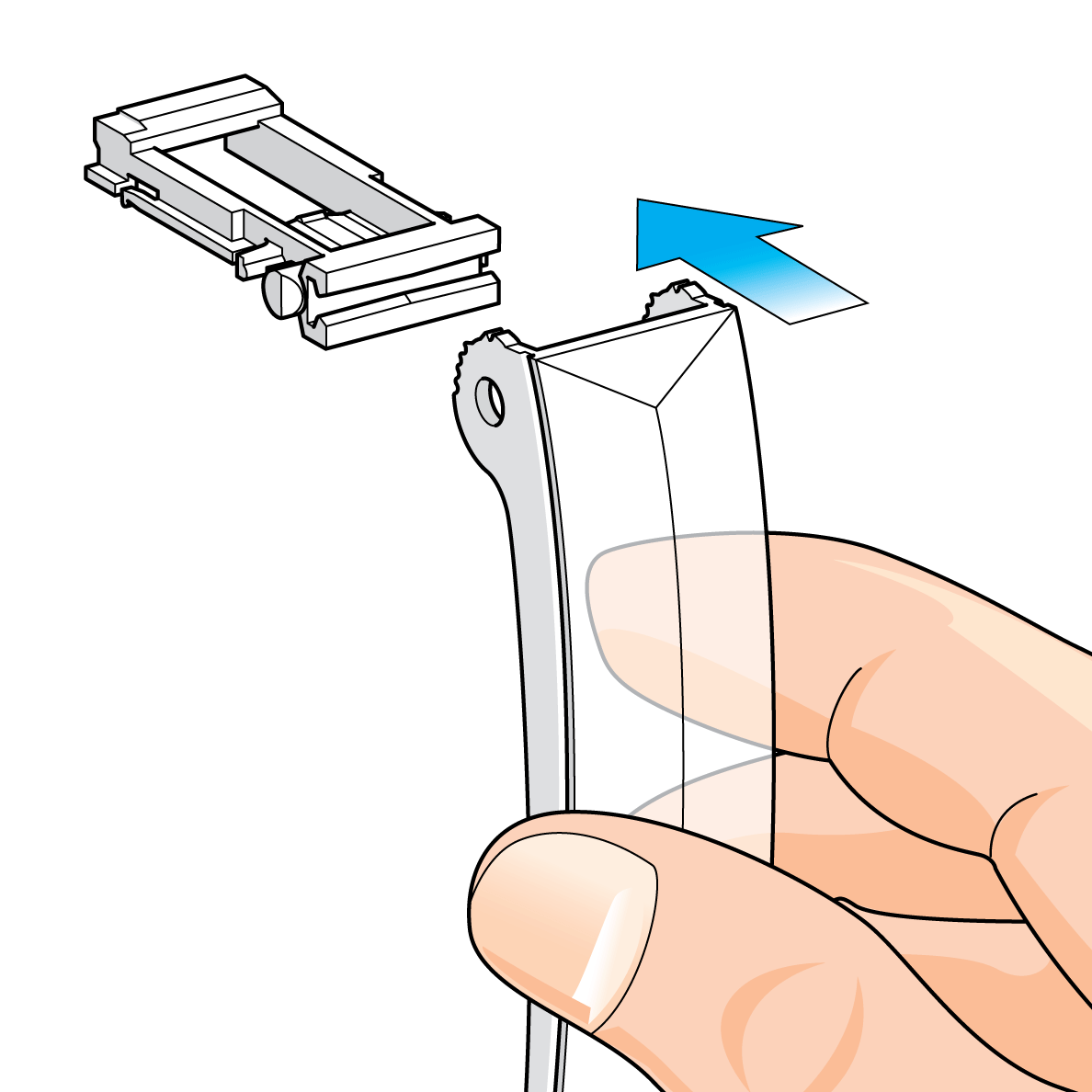

Posizionare il portaetichette per strisce di identificazione a un angolo di 90° rispetto alla graffa di fissaggio della morsettiera. |
|
|
2 |
Spingere il portaetichette nella graffa di fissaggio della morsettiera finché non scatta in posizione. |
|
|
3 |

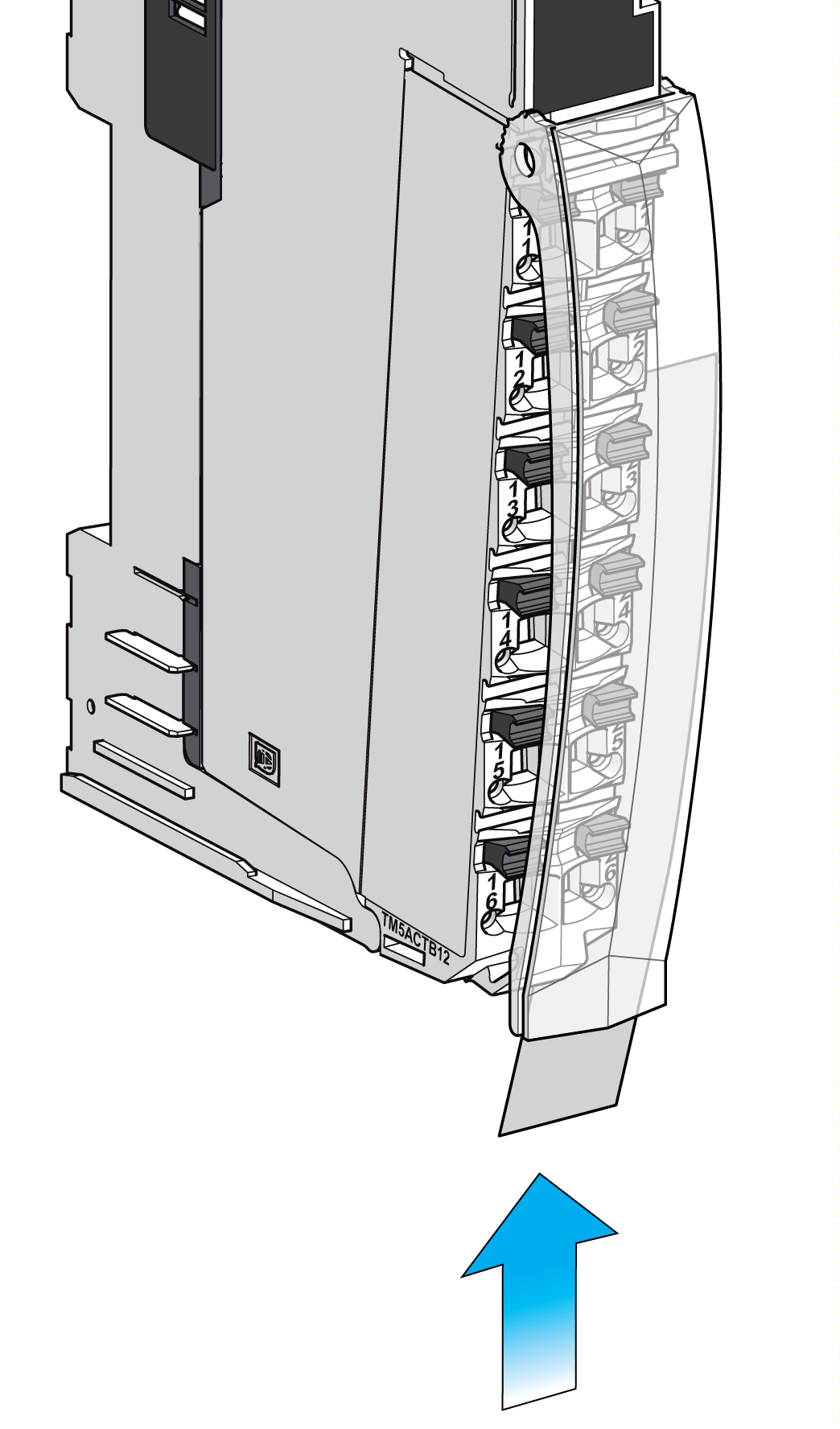

Inserire le strisce di identificazione testo normale. |
|
