Descrizione del principio della modalità SSI

Generale

La modalità SSI (Synchronous Serial Interface) permette di collegare un encoder assoluto.

La posizione dell'encoder assoluto viene letta da un collegamento SSI.

Schema generale

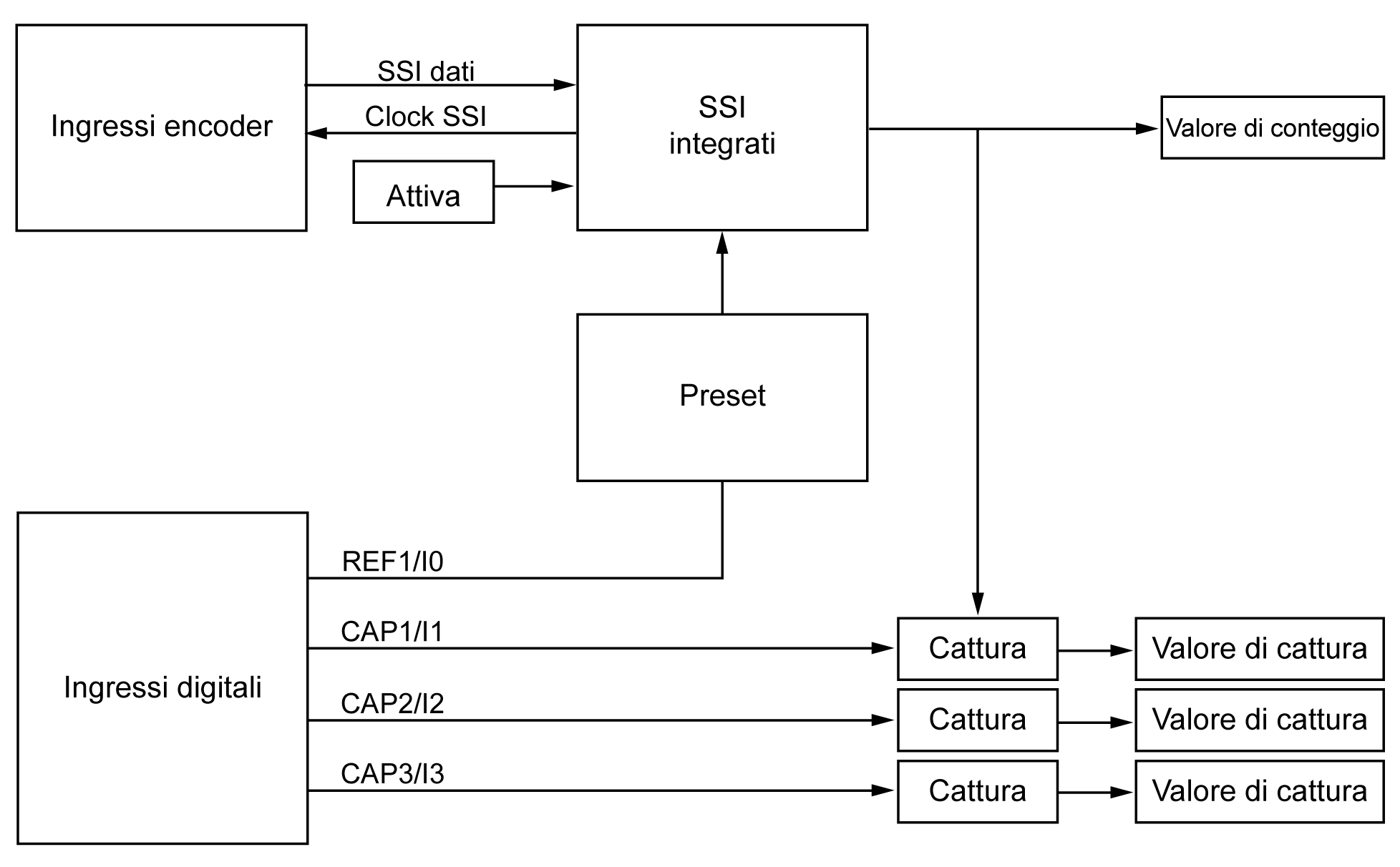

Lo schema seguente fornisce una panoramica dell'encoder in modalità SSI:






Schema generale

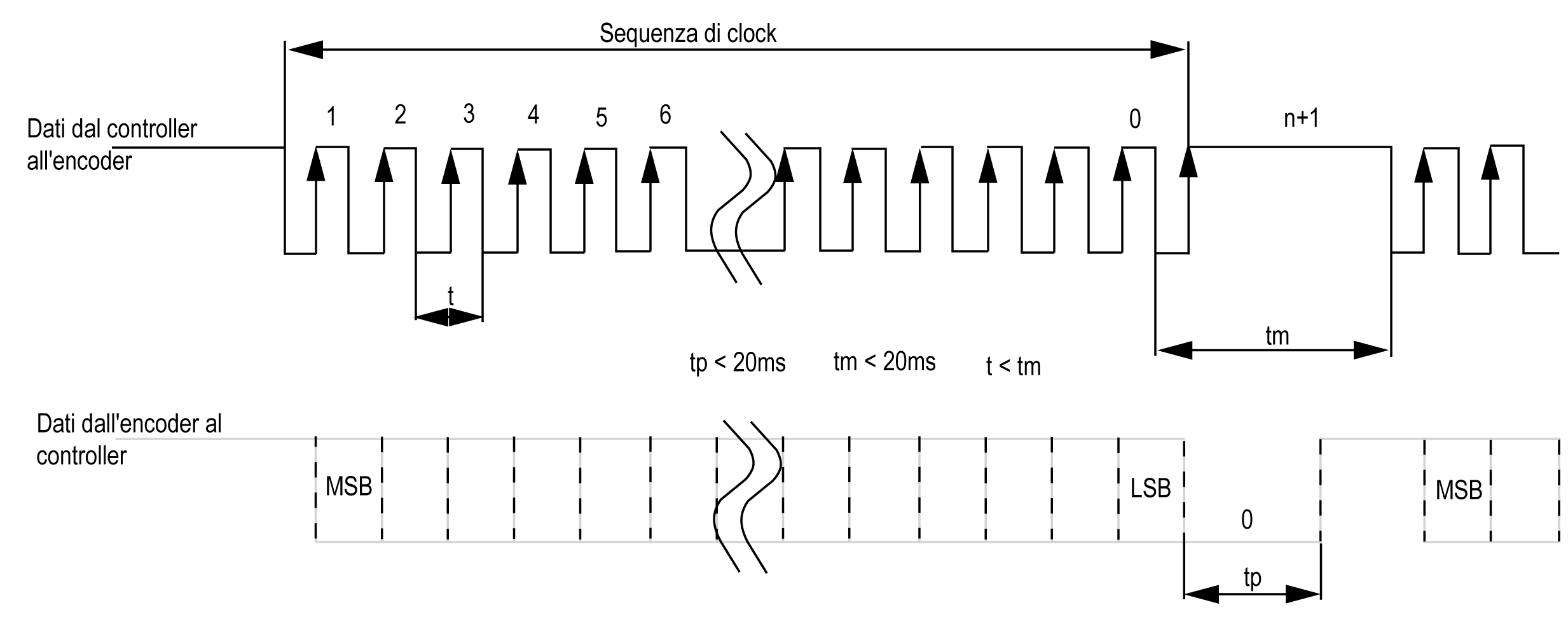

Nella seguente figura è illustrato un frame SSI:






Contenuto dei dati

Il contenuto dei dati può essere configurato per regolare le informazioni dell'encoder assoluto:

Parametro

Intervallo

Commento

Velocità di trasmissione

100 kHz o

250 kHz o

500 kHz

Numero di bit per frame

8...64 bit

Lunghezza del frame = numero implicito di bit intestazione (da 0 a 4) + numero di bit di dati (da 8 a 32) + numero di bit di stato (da 0 a 4) + numero di bit di parità (0 o 1).

Numero di bit di dati

8...32 bit

I bit meno significativi (8 - 32) indicano la risoluzione per giro e i bit più significativi (0 - 24) indicano il numero di giri.

Numero di dati / giri

8...16 bit

Numero di bit di stato

0 - 4 bit

Parità

Nessuno

Dispari

Pari

Riduzione risoluzione

0 - 17 bit

Questo parametro permette di filtrare i dati. I bit meno significativi vengono ignorati.

Codifica binaria

Binario

Gray

Codice binario o gray.
