Posizione di montaggio e distanze minimeM262 Logic/Motion Controller
Questa sezione descrive le posizioni di montaggio corrette per il modulo M262 Logic/Motion Controller.
NOTA: mantenere le distanze appropriate per assicurare una ventilazione appropriata e rispettare la temperatura ambiente specificata nelle caratteristiche ambientali.
Posizione di montaggio corretta

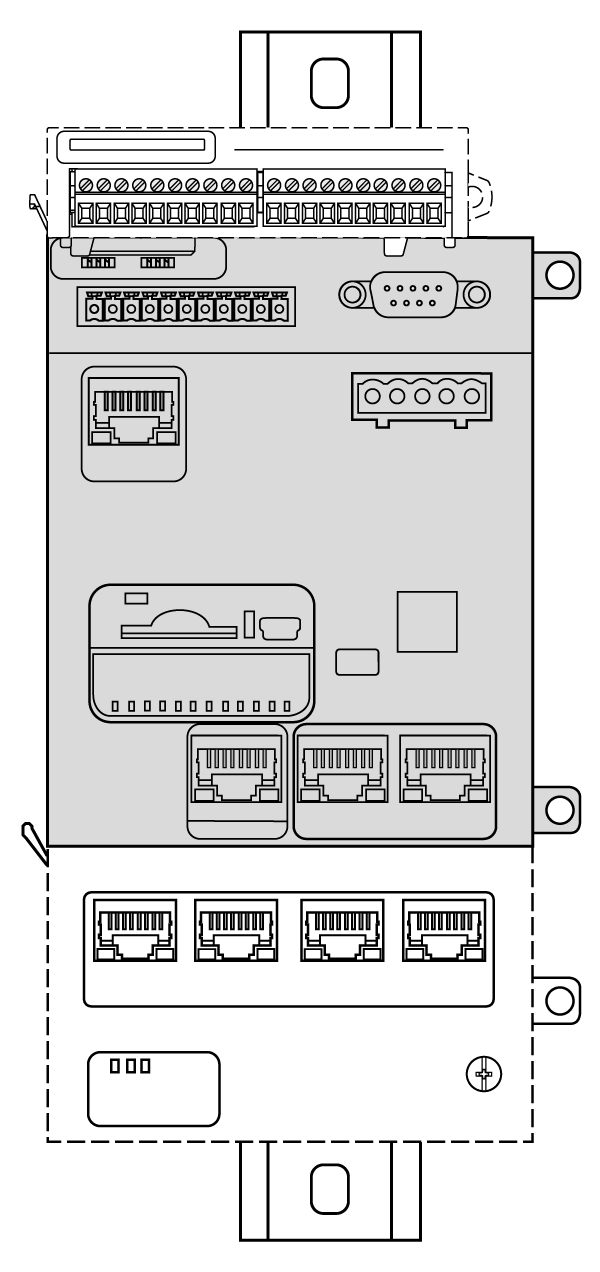

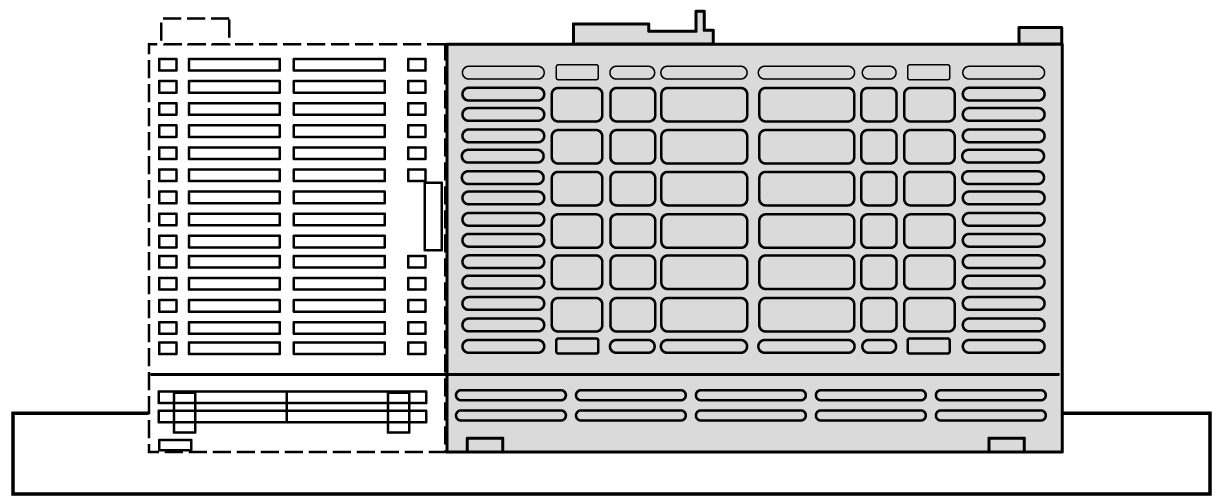

Per ottenere le caratteristiche di funzionamento ottimali, il M262 Logic/Motion Controller deve essere montato come indicato nelle illustrazioni di seguito:
Posizioni di montaggio accettabili

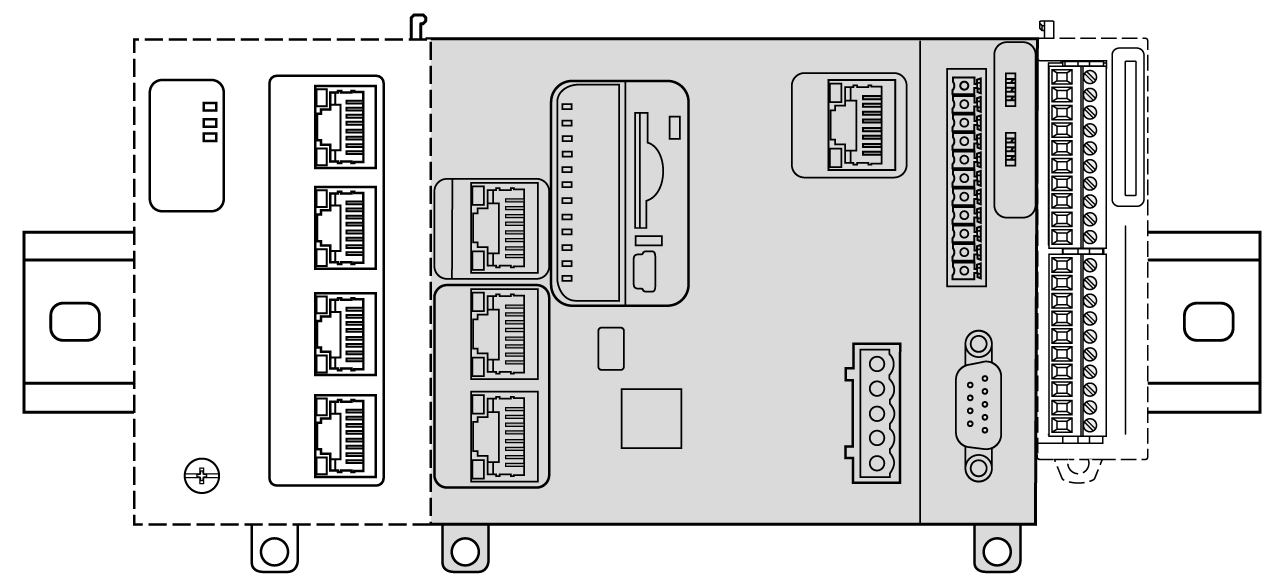

Il M262 Logic/Motion Controller può anche essere montato verticalmente su un piano verticale come illustrato di seguito:
NOTA: i moduli di espansione TM3 devono essere montati sopra il controller.

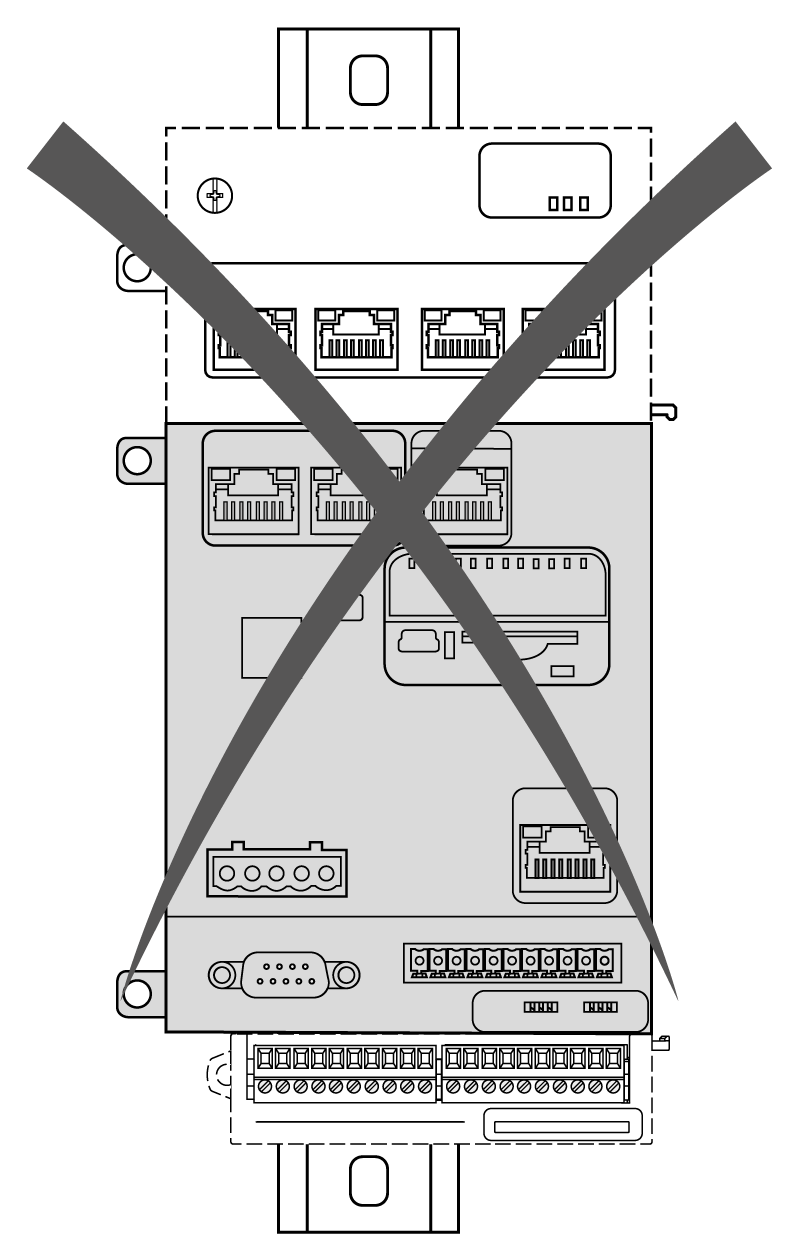

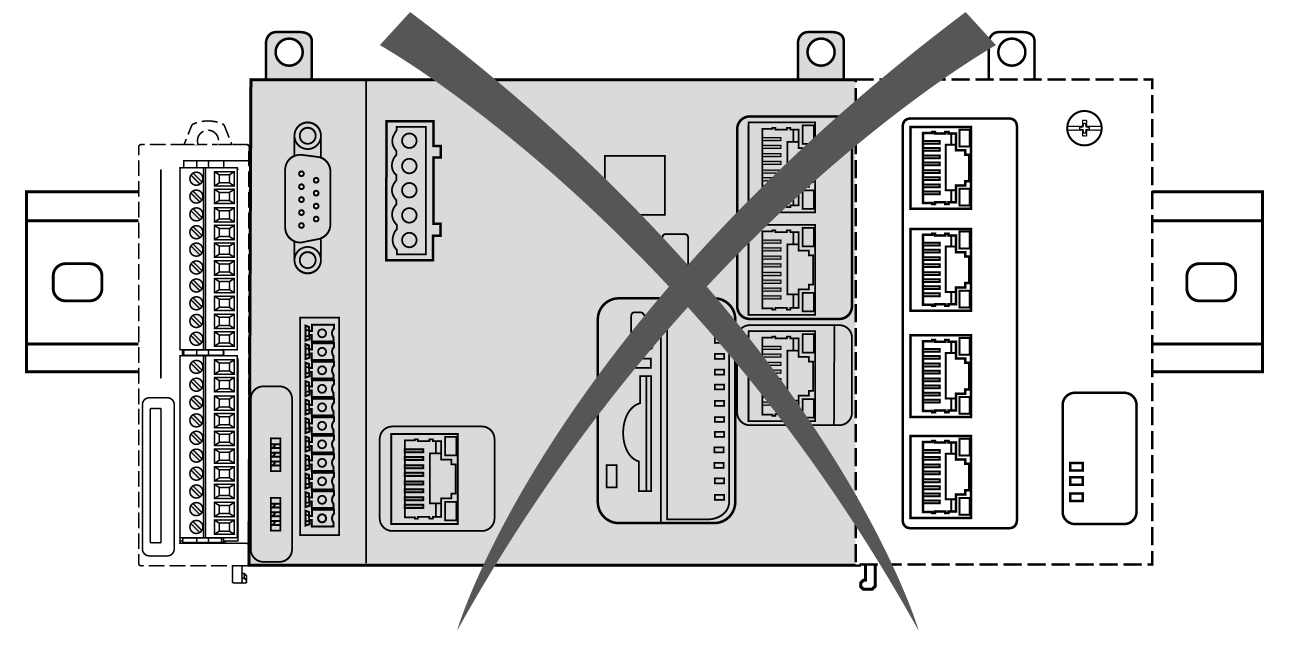

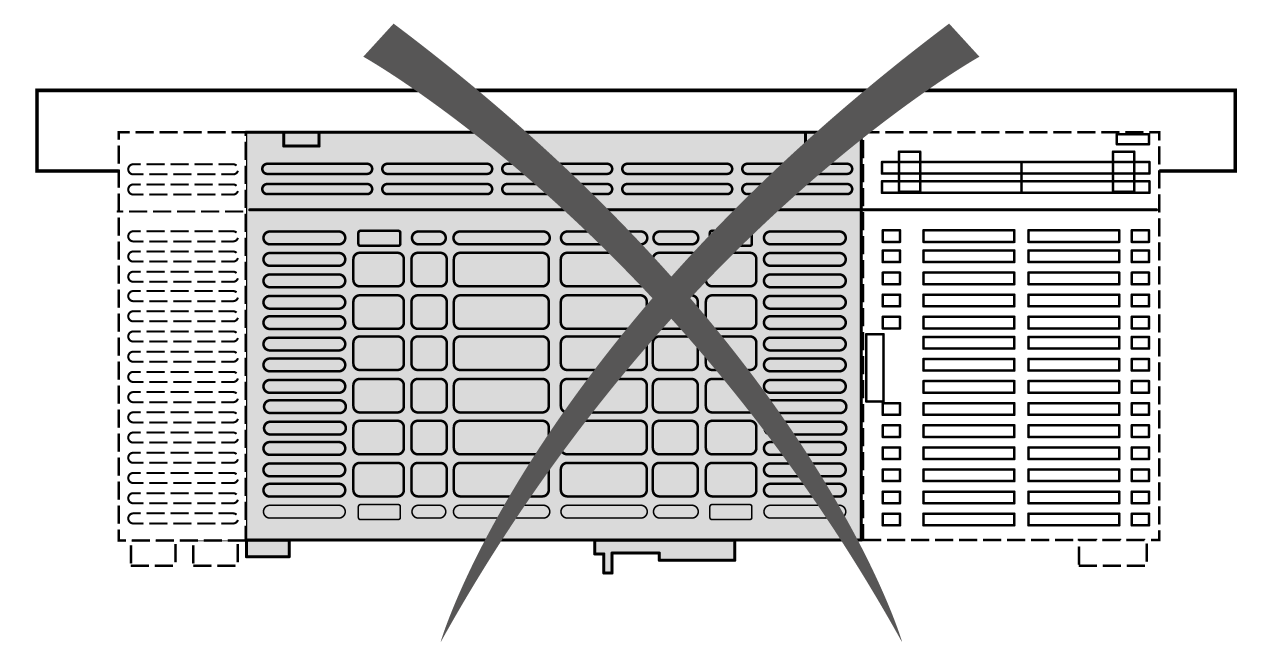

Il M262 Logic/Motion Controller deve essere posizionato come mostrato nelle illustrazioni Posizione di montaggio corretta. Le illustrazioni seguenti mostrano posizioni di montaggio errate:
|
|
|
FUNZIONAMENTO IMPREVISTO DELL'APPARECCHIATURA |
|
oPosizionare i dispositivi con maggiore dispersione di calore nella parte alta del cabinet e garantire una ventilazione adeguata. oEvitare di posizionare l'apparecchiatura vicino o sopra a dispositivi che possono provocare surriscaldamento. oInstallare il dispositivo in una posizione che garantisca la distanza minima descritta in questo manuale da tutte le strutture e le apparecchiature adiacenti. oInstallare tutte le apparecchiature in conformità alle specifiche riportate nella rispettiva documentazione. |
|
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature. |
Il M262 Logic/Motion Controller è stato progettato come un prodotto IP20 e deve essere installato in un cabinet. Nell'installazione del prodotto occorre rispettare le distanze minime indicate.
Vi sono tre tipi di distanze minime da considerare:
oIl M262 Logic/Motion Controller e tutti i lati del cabinet (incluso lo sportello del pannello).
oTra la morsettiera M262 Logic/Motion Controller e le canaline di cablaggio per ridurre le interferenze elettromagnetiche potenziali tra il controller e il cablaggio in canalina.
oIl M262 Logic/Motion Controller e altri dispositivi che generano calore installati nello stesso cabinet.

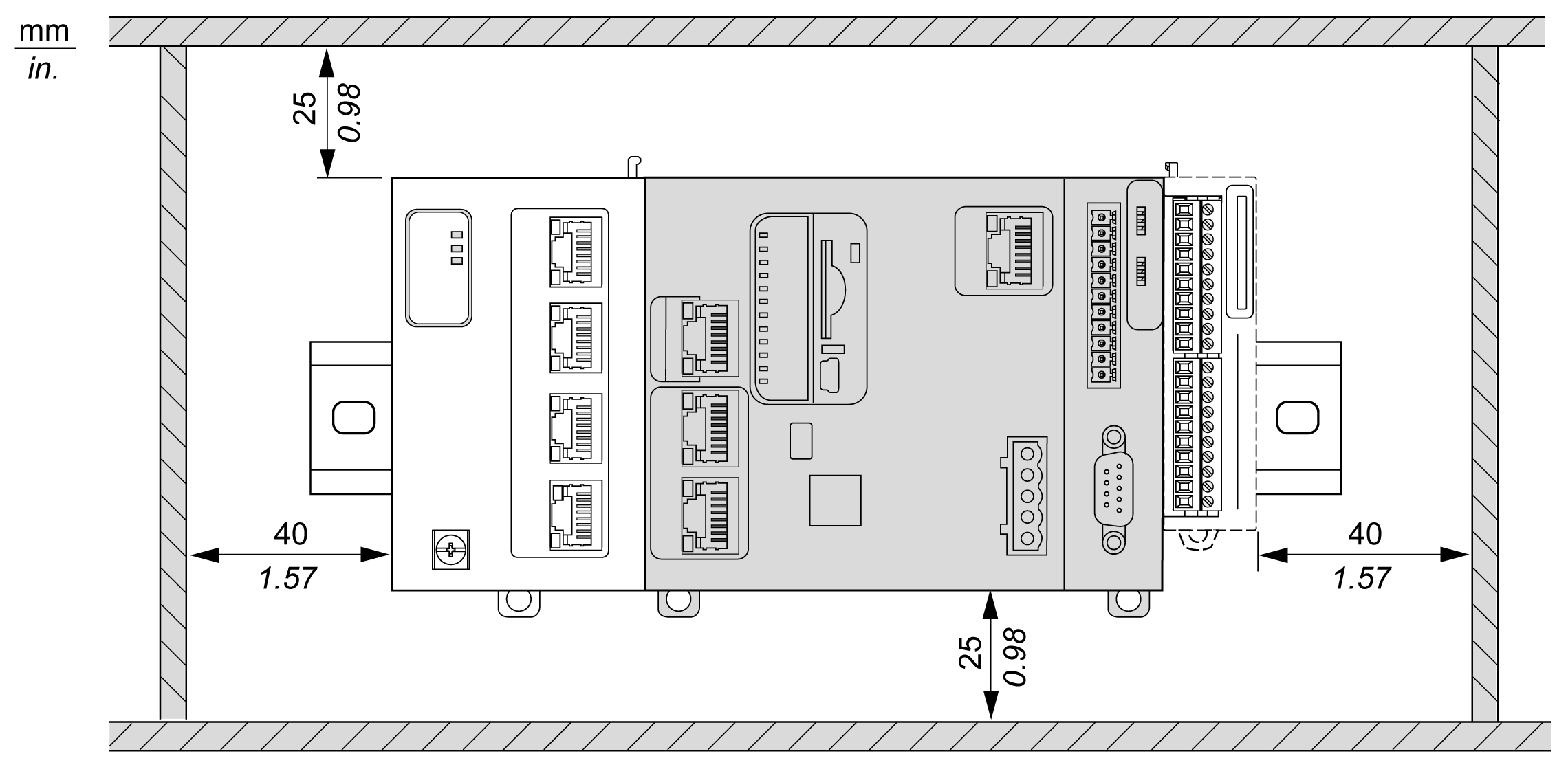

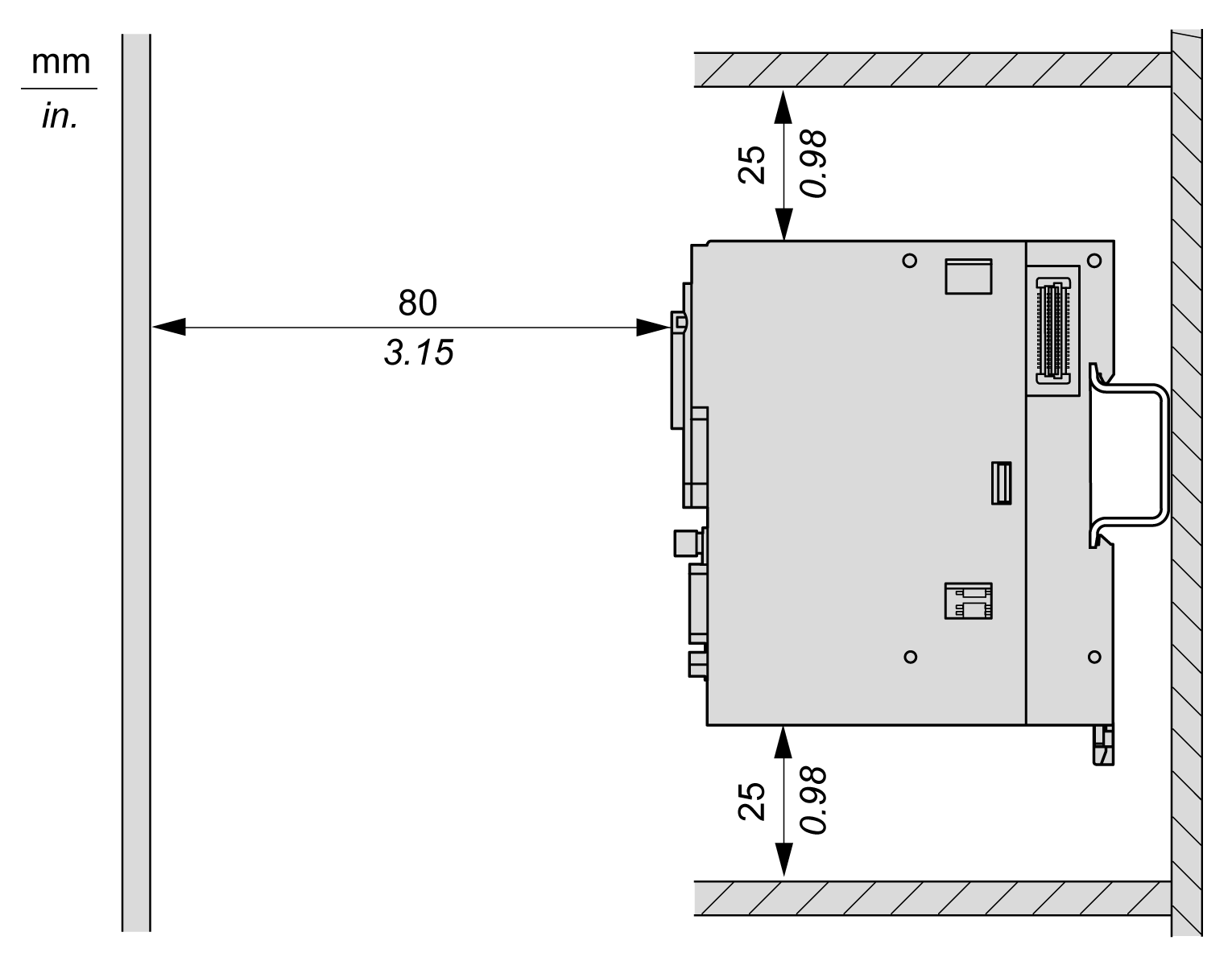

Nell'illustrazione seguente sono indicate le distanze minime per tutti i prodotti M262 Logic/Motion Controller:
