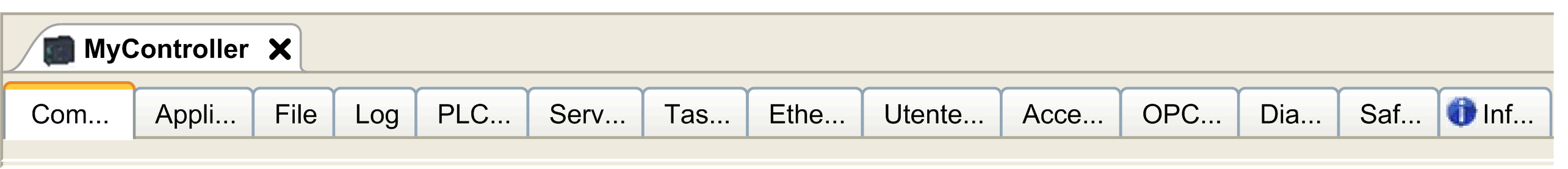

Per aprire l'editor dei dispositivi, fare doppio clic su MyController nella struttura Dispositivi:
|
Scheda |
Descrizione |
Limitazione |
|---|---|---|
|
Gestisce la connessione tra il PC e il controller: oAiuta a trovare un controller in una rete. oPresenta un elenco di controller disponibili, permettendo di potersi collegare al controller selezionato e gestire l'applicazione nel controller stesso. oConsente di identificare fisicamente il controller dall'editor dispositivi. oConsente di modificare le impostazioni di comunicazione del controller. L'elenco dei controller viene rilevato tramite NetManage o tramite il percorso attivo basato sulle impostazioni di comunicazione. Per accedere a Impostazioni comunicazioni, fare clic su Progetto > Impostazioni progetto... nella barra dei menu. Per maggiori informazioni, consultare EcoStruxure Machine Expert - Guida alla programmazione (Impostazioni comunicazioni). |
– |
|
|
Applicazioni |
Presenta l'applicazione in esecuzione nel controller e permette di rimuovere l'applicazione dal controller. Se lo stato è EMPTY, l'applicazione di avvio viene eliminata. |
Solo in modalità Online |
|
Gestione dei file tra il PC e il controller. Tramite questa scheda è possibile vedere solo un disco del logic controller per volta. Questa scheda visualizza il contenuto della directory /usr della memoria flash interna del controller. |
Solo in modalità Online |
|
|
Log |
Visualizzare il file di registro del controller. |
Solo in modalità Online |
|
Configurazione di: oOpzioni della modalità di avvio ocomportamento degli I/O in Stop oOpzioni ciclo bus |
– |
|
|
Impostazioni di Data e Ora, versioni. |
Solo in modalità Online |
|
|
Elenco attività |
Visualizza un elenco degli I/O e delle loro assegnazioni ai task. |
Solo dopo la compilazione |
|
Le schede Ethernet_1 e Ethernet_2 riepilogano le connessioni Ethernet. La scheda Instradamento IP consente di configurare i percorsi e la trasparenza sulla rete tramite le opzioni di Inoltro IP. La scheda Risorse Ethernet consente di calcolare il numero di connessioni e di canali configurati. |
– |
|
|
Utenti e gruppi |
La scheda Utenti e gruppi è presente per i dispositivi che supportano la gestione utenti in linea. Consente di configurare gli utenti e i gruppi dei diritti di accesso e di assegnare loro i diritti necessari per controllare l'accesso ai progetti e dispositivi EcoStruxure Machine Expert in modalità online. Per ulteriori informazioni, vedere EcoStruxure Machine Expert - Guida alla programmazione. |
– |
|
La scheda Diritti di accesso consente di definire i diritti di accesso al dispositivo per gli utenti dello stesso. Per ulteriori informazioni, vedere EcoStruxure Machine Expert - Guida alla programmazione. |
– |
|
|
Configurazione server OPC UA |
Visualizza la finestra di Configurazione del server OPC UA. |
– |
|
Tabella diagnostica |
Visualizza i dati del controller. È possibile accedere ai dati di self-awareness utilizzando la sintassi NameOfControllerInDeviceTree.NameofParameter: Esempio: MyController.SA_NbPowerOn. |
Solo in modalità Online |
|
Informazioni |
Visualizza informazioni generali sul dispositivo (nome, descrizione, provider, versione, immagine). |
– |
