Cablaggio del bus di campo

Cablaggio del bus Sercos

NOTA: il bus Sercos può essere utilizzato nell'architettura a linea singola.

Il cablaggio seguente del bus Sercos è relativo al progetto di esempio descritto in questa guida. Gli slave Sercos possono essere collegati in alternativa in qualsiasi altro ordine.

Passo	Azione

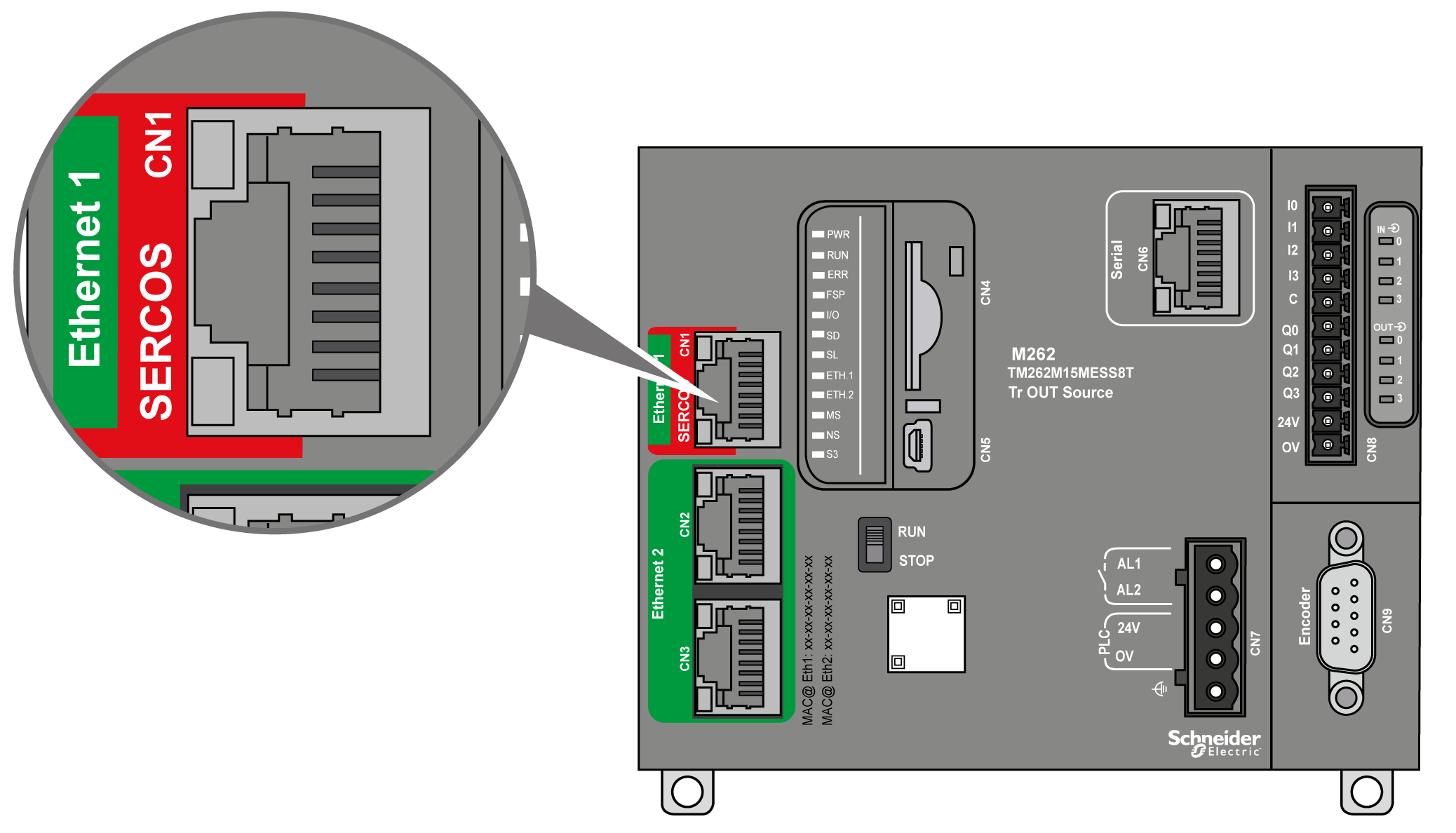

1	Collegare il cavo Sercos alla porta Ethernet 1 del Logic/Motion Controller. La porta è etichettata con SERCOS CN1 sul dispositivo.
2	Sul SLC, collegare questo cavo a una delle porte Sercos III RJ45.
3	Continuare il bus Sercos collegando un secondo cavo nella porta Sercos III RJ45 libera del SLC e collegare a una delle porte Sercos dell'accoppiatore del bus TM5NS31.
4	Se richiesto, continuare il bus Sercos al successivo accoppiatore del bus TM5NS31 o altro slave Sercos (azionamenti, ecc.) utilizzato.

L'accoppiatore del bus TM5NS31 rileva i dispositivi di I/O TM5/TM7 automaticamente e crea un'immagine di processo locale corrispondente della configurazione hardware data. Non è quindi richiesto ulteriore cablaggio del segnale.
