Scariche elettrostatiche (ESD) sull'albero possono causare anomalie al sistema encoder e quindi provocare movimenti inattesi del motore, così come danni ai cuscinetti.
|
|
|
MOVIMENTO INASPETTATO IN CASO DI SCARICHE ELETTROSTATICHE |
|
Impiegare elementi conduttivi, come le cinghie antistatiche o adottare altri provvedimenti appropriati per evitare cariche elettrostatiche prodotte dal movimento. |
|
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature. |
Se non vengono rispettate le condizioni ambientali consentite, sostanze estranee provenienti dall'esterno possono penetrare nel prodotto e causare movimenti inaspettati o danni materiali.
|
|
|
MOVIMENTO INATTESO |
|
oAccertarsi che siano rispettate le condizioni ambientali. oEvitare che le guarnizioni funzionino senza lubrificazione. oEvitare in ogni caso la presenza di liquidi in corrispondenza del passante dell'albero. oProteggere gli anelli di tenuta albero e i passacavi del motore dal getto di un dispositivo di pulizia a pressione. |
|
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature. |
Le superfici metalliche del prodotto possono raggiungere durante l'esercizio temperature superiori a 70°C (158°F).
|
|
|
SUPERFICI MOLTO CALDE |
|
oEvitare il contatto diretto con le superfici molto calde. oNon collocare nelle immediate vicinanze di superfici molto calde componenti infiammabili o sensibili al calore. oCon un ciclo di funzionamento a carico massimo assicurarsi che la dissipazione del calore sia sufficiente. |
|
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature. |

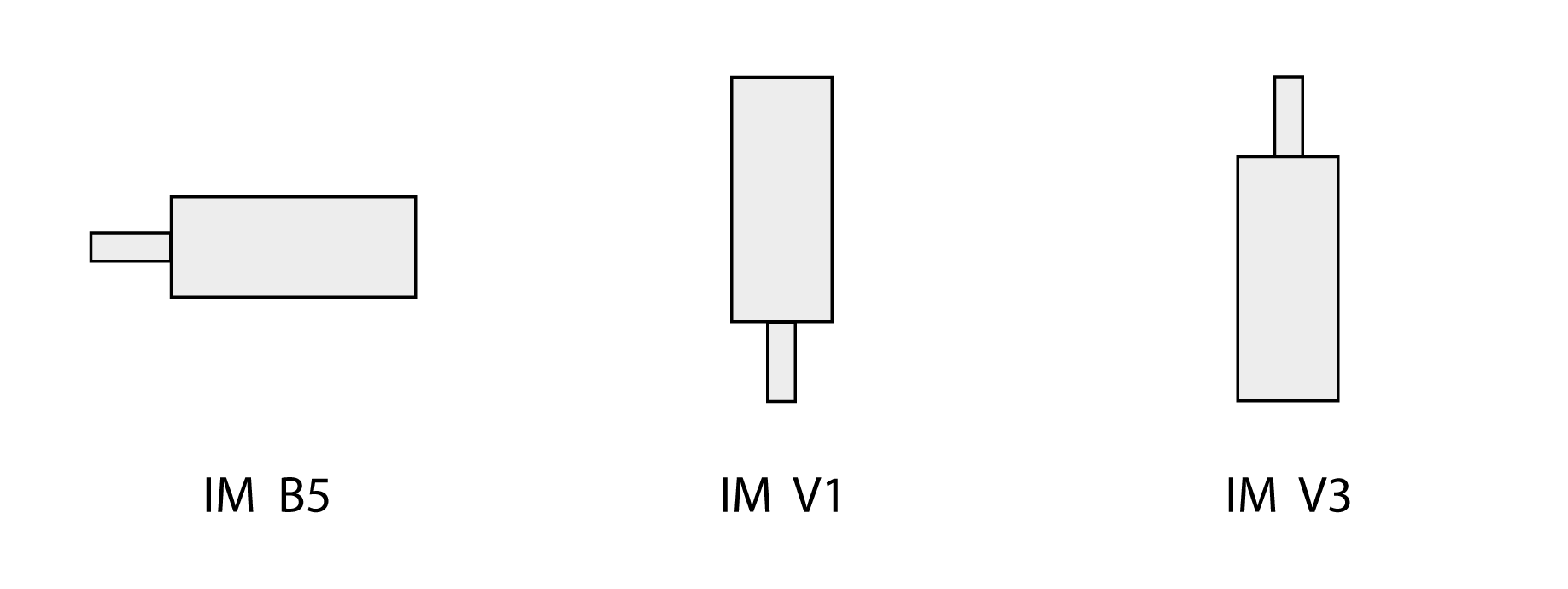

Le seguenti posizioni di montaggio sono definite in base alla norma IEC 60034-7 e ammesse:
Durante il montaggio del motore sulla superficie di montaggio, occorre verificare che il motore sia orientato correttamente in senso assiale e radiale e che risulti uniformemente a contatto con la superficie. Tutte le viti di fissaggio devono essere serrate con la coppia di serraggio prescritta. Durante il serraggio delle viti di fissaggio non si devono produrre sollecitazioni meccaniche disomogenee. Per informazioni relative ai dati, alle dimensioni e ai gradi di protezione IP, vedere il capitolo Dati tecnici.
Applicazione degli elementi di uscita
Gli elementi di uscita, come pulegge e giunti di accoppiamento, devono essere montati utilizzando strumenti e attrezzi adeguati. Il motore e l'elemento di uscita devono essere orientati esattamente in senso assiale e radiale. Un orientamento non corretto del motore e dell'elemento di uscita causa un andamento irregolare e quindi una maggiore usura.
Le forze assiali e radiali massime agenti sull'albero non devono essere superiori ai valori indicati per il carico massimo sull'albero, vedere il capitolo Dati specifici dell'albero.
Il superamento delle forze massime ammesse sull'albero motore provoca una rapida usura dei cuscinetti o la rottura dell'albero.
|
|
|
COMPORTAMENTO IMPREVISTO CAUSATO DAL DANNEGGIAMENTO MECCANICO DEL MOTORE |
|
oNon superare le forze assiali e radiali massime ammesse sull'albero motore. oProteggere l'albero motore da colpi. oDurante la calettatura di componenti sull'albero motore, non superare la forza assiale massima ammessa. |
|
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature. |
