Tipo: |
Blocco funzione |
|
Disponibile a partire da: |
V1.0.0.0 |

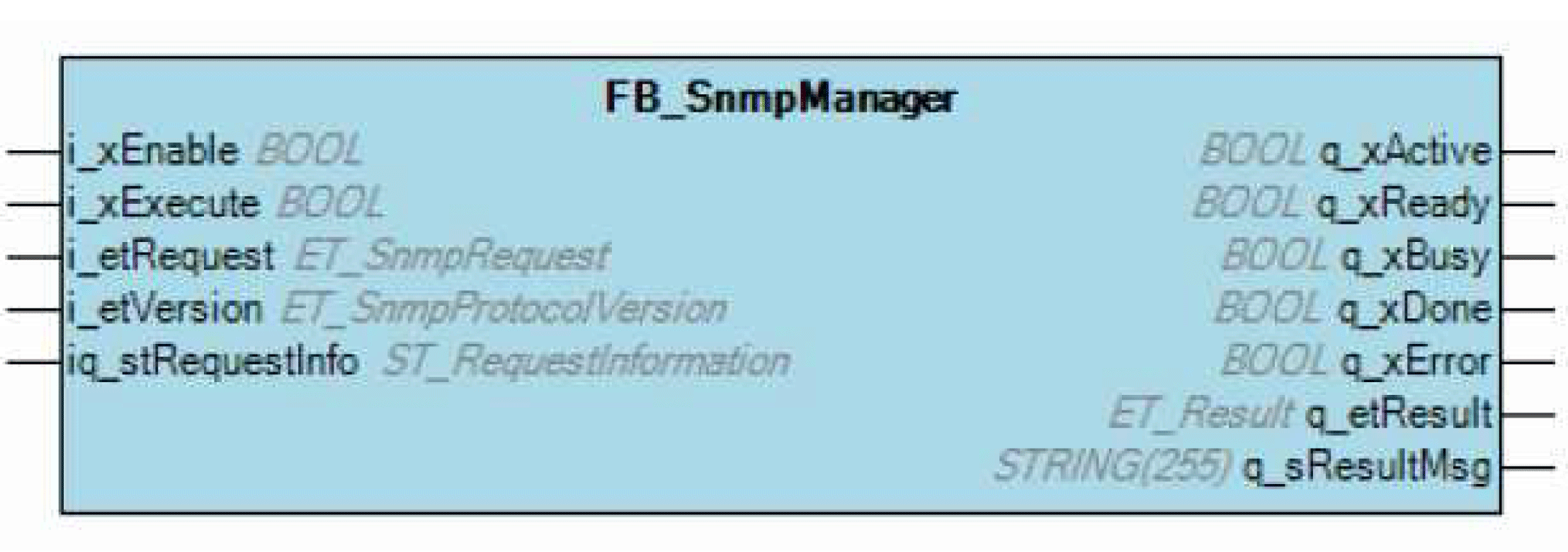

Il blocco funzione FB_SnmpManager è utilizzato per eseguire le richieste SNMP per gestire i dispositivi di rete IP (Internet Protocol).
Il blocco funzione FB_SnmpManager è l'interfaccia utente per le comunicazioni SNMP.
È possibile gestire una sola richiesta alla volta per un agente.
Il blocco funzione richiede di essere attivato e pronto per eseguire una richiesta. Quando si avvia l'esecuzione di una richiesta, gli input i_etRequest e iq_stRequestInfo devono essere impostati. Le informazioni dai dati immessi sono utilizzate per creare un telegramma SNMP contenente la richiesta e poi inviato tramite UDP all'agente. Il blocco funzione rimane in attesa della risposta dall'agente, poi la elabora e presenta le informazioni ricevute a iq_stRequestInfo.stResponse. Quando il blocco funzione esegue una richiesta, l'uscita q_xBusy è impostata a TRUE e q_etResult mostra lo stato dell'operazione. L'uscita q_xDone segnala l'esecuzione corretta e q_xError mostra se il blocco funzione ha incontrato problemi durante l'esecuzione con q_etResult e q_sResultMsg, e fornisce ulteriori informazioni sulla natura e sulla causa dell'errore rilevato. Se si è rilevato un errore, il blocco funzione deve essere resettato mediante disattivazione e riattivazione.
|
Ingresso |
Tipo di dati |
Descrizione |
|---|---|---|
|
i_xEnable |
BOOL |
Attivazione e inizializzazione del blocco funzione. |
|
i_xExecute |
BOOL |
Il comando specificato con l'ingresso i_etRequest viene eseguito sul fronte di salita di tale ingresso. |
|
i_etRequest |
ET_SnmpRequest |
Il comando SNMP che è eseguito se l'ingresso i_xExecute è TRUE. Assicurarsi che iq_stRequestInfo sia disponibile prima che venga eseguita la richiesta SNMP. |
|
i_etVersion |
ET_SnmpProtocolVersion |
Specifica la versione del protocollo per la comunicazione con l'agente. Il valore predefinito è ET_SnmpProtocolVersion.Version2c. |
|
Ingresso/Uscita |
Tipo di dati |
Descrizione |
|---|---|---|
|
iq_stRequestInfo |
Usato per passare la struttura contenente le informazioni per l'invio di una richiesta ad un agente e la struttura per presentare la risposta ricevuta dall'agente. |
|
Uscita |
Tipo di dati |
Descrizione |
|---|---|---|
|
q_xActive |
BOOL |
Se il blocco funzione è attivo, questa uscita è impostata a TRUE. |
|
q_xReady |
BOOL |
Se l'inizializzazione è riuscita, questa uscita segnala TRUE finché il blocco funzione è in grado di accettare segnali in ingresso. |
|
q_xBusy |
BOOL |
Se si imposta questa uscita a TRUE, il blocco funzione esegue il comando specificato all'ingresso i_etRequest. |
|
q_xDone |
BOOL |
Se si imposta questa uscita su TRUE, il blocco funzione ha correttamente eseguito il comando specificato all'ingresso i_etRequest. Altri dati sono forniti in iq_stRequestInfo.q_stResponse. |
|
q_xError |
BOOL |
Se questa uscita è impostata a TRUE, è stato rilevato un errore. Per informazioni, consultare q_etResult e q_etResultMsg. |
|
q_etResult |
ET_Result |
Fornisce informazioni di stato e di diagnostica. |
|
q_sResultMsg |
STRING[255] |
Fornisce informazioni di stato e diagnostica aggiuntive. |
