Montaggio di un modulo direttamente su una superficie a pannello
Questa sezione mostra come installare il modulo utilizzando il kit di montaggio su pannello. La sezione contiene inoltre lo schema dei fori di montaggio per tutti i moduli. Il modulo in uso può essere diverso dalle illustrazioni ma la procedura è comunque valida.
Installazione del kit di montaggio su pannello
|
Passo |
Azione |
|---|---|
|
1 |
Rimuovere la graffa di fissaggio dalla parte posteriore del modulo spingendola verso l'alto. |
|
2 |
Inserire la fascetta di montaggio, con il gancio inserito per ultimo, nella scanalatura da cui è stata rimossa la graffa di fissaggio. |
|
3 |
Fare scorrere la fascetta di montaggio inserendola nella scanalatura fino a che il gancio non entra nella cavità del modulo. |

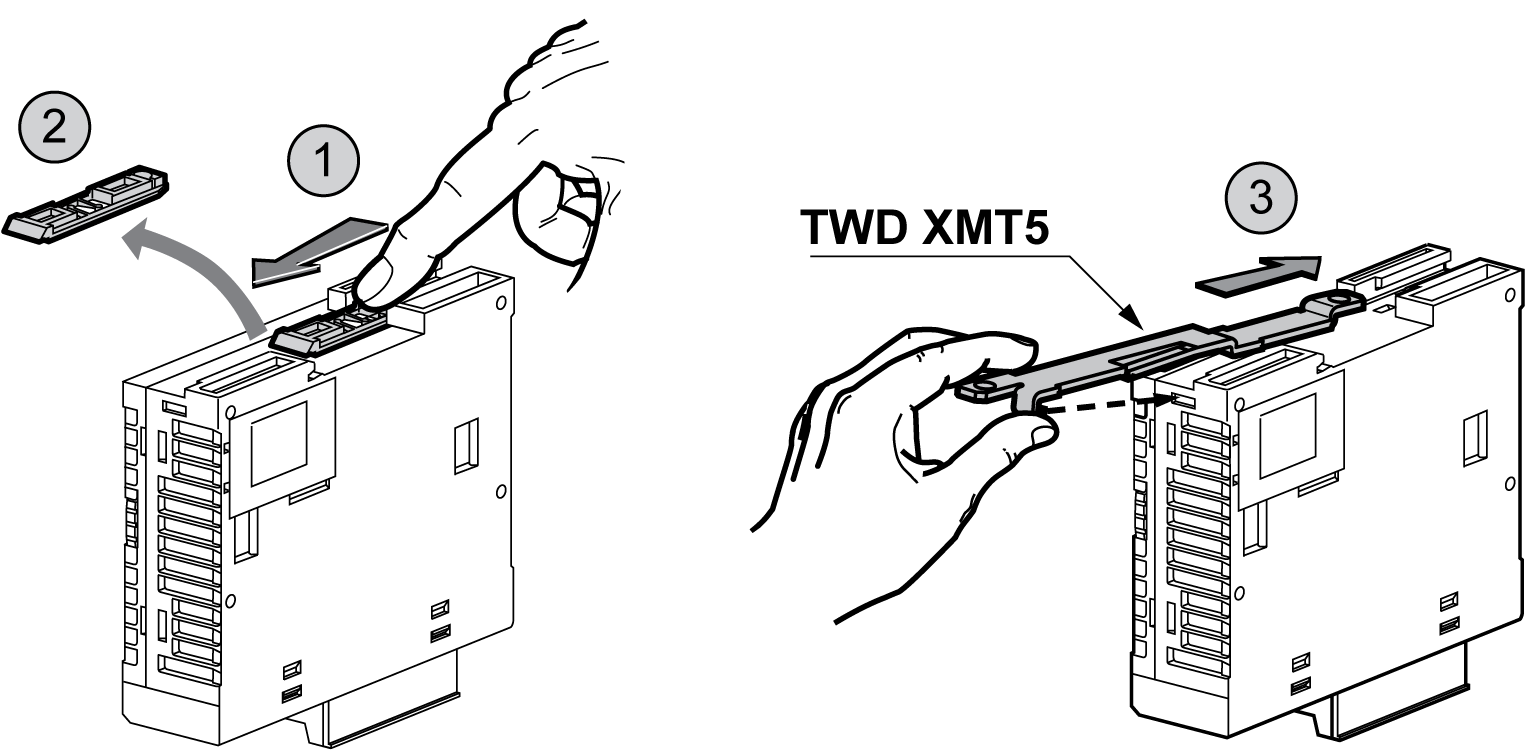

La seguente illustrazione mostra come fissare il kit di montaggio TWDXMT5 a un modulo:
Schema dei fori di montaggio per i moduli

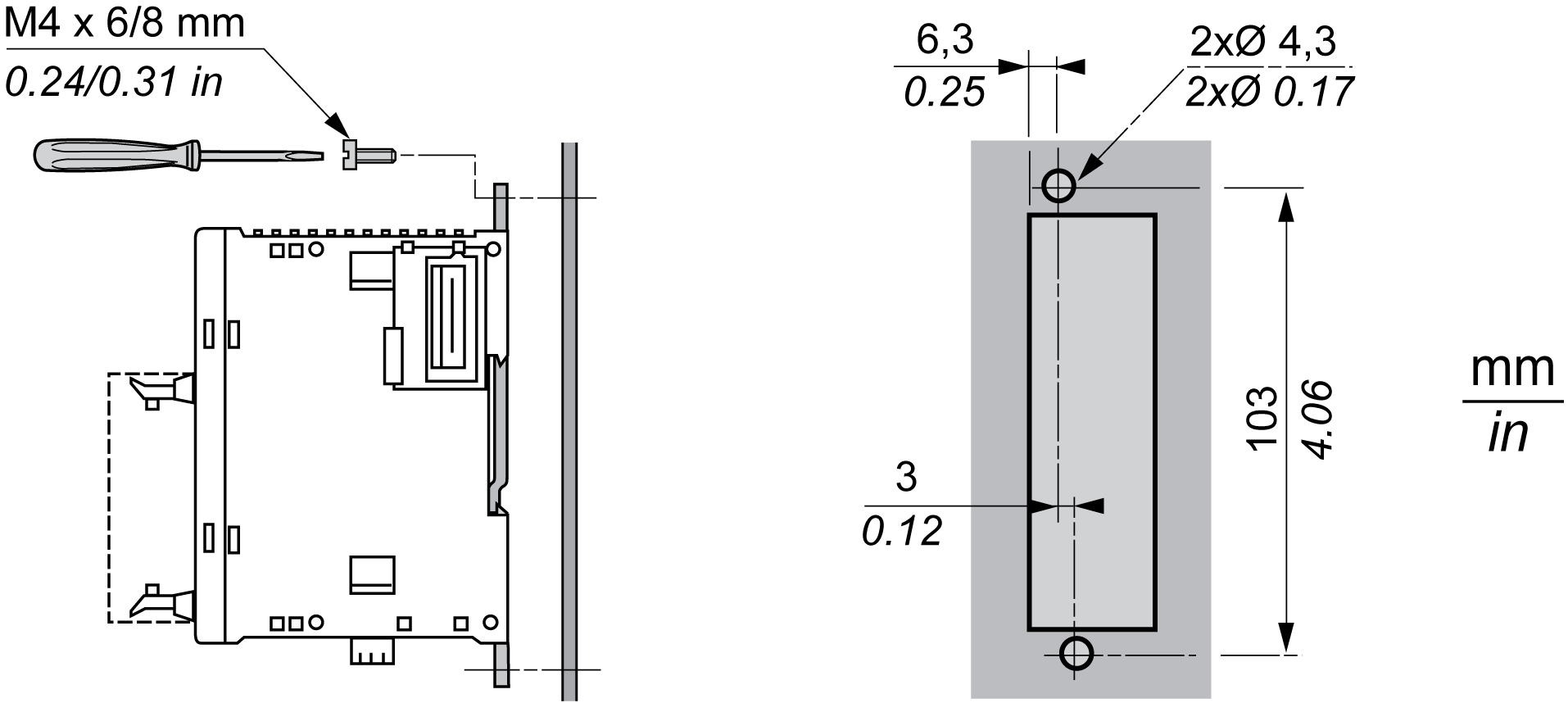

Lo schema seguente mostra il layout dei fori di montaggio per tutti i moduli:
