Questa sezione descrive le parti di 3 moduli di I/O digitali, uno con connettore HE10, uno con morsettiera a vite rimovibile e uno con morsettiera a molla non rimovibile. In generale, i moduli con connettore HE10 hanno un codice di riferimento che termina con K, mentre i moduli con morsettiera hanno un codice di riferimento che termina con T. Il modulo di I/O in uso può essere diverso dalle illustrazioni ma le parti saranno le stesse.

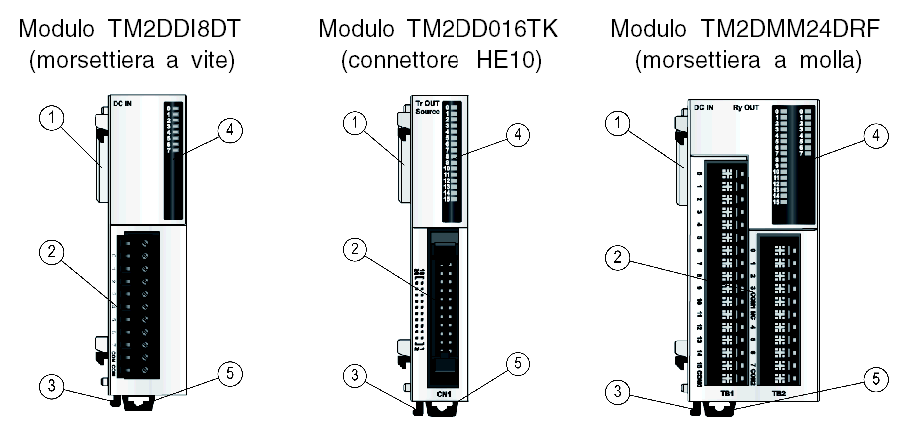

Le illustrazioni seguenti mostrano le parti dei 3 moduli di I/O digitali:
La seguente tabella descrive i diversi elementi dei 3 moduli di I/O digitali illustrati sopra:
|
Etichetta |
TM2DDI8DT |
TM2DDO16TK |
TM2DMM24DRF |
|---|---|---|---|
|
1 |
Connettore di espansione per il collegamento elettrico (uno per ogni lato, il lato destro non è mostrato). È progettato per dare continuità al collegamento elettrico tra i moduli connessi. |
||
|
2 |
Morsettiera a vite rimovibile (fornita insieme al modulo) |
Connettore HE10 |
Morsettiera a molla non rimovibile |
|
3 |
Meccanismo di chiusura per il collegamento al modulo precedente |
||
|
4 |
Led per la diagnostica dei canali e del modulo |
||
|
5 |
Graffa di fissaggio |
||
