Caratteristiche del TM3AQ4 / TM3AQ4G
Questa sezione offre una descrizione delle caratteristiche di uscita dei moduli di espansione TM3AQ4 / TM3AQ4G.
Vedere anche Caratteristiche ambientali.
|
|
|
FUNZIONAMENTO IMPREVISTO DELL'APPARECCHIATURA |
|
Non superare i valori nominali specificati nelle tabelle delle caratteristiche ambientali ed elettriche. |
|
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature. |

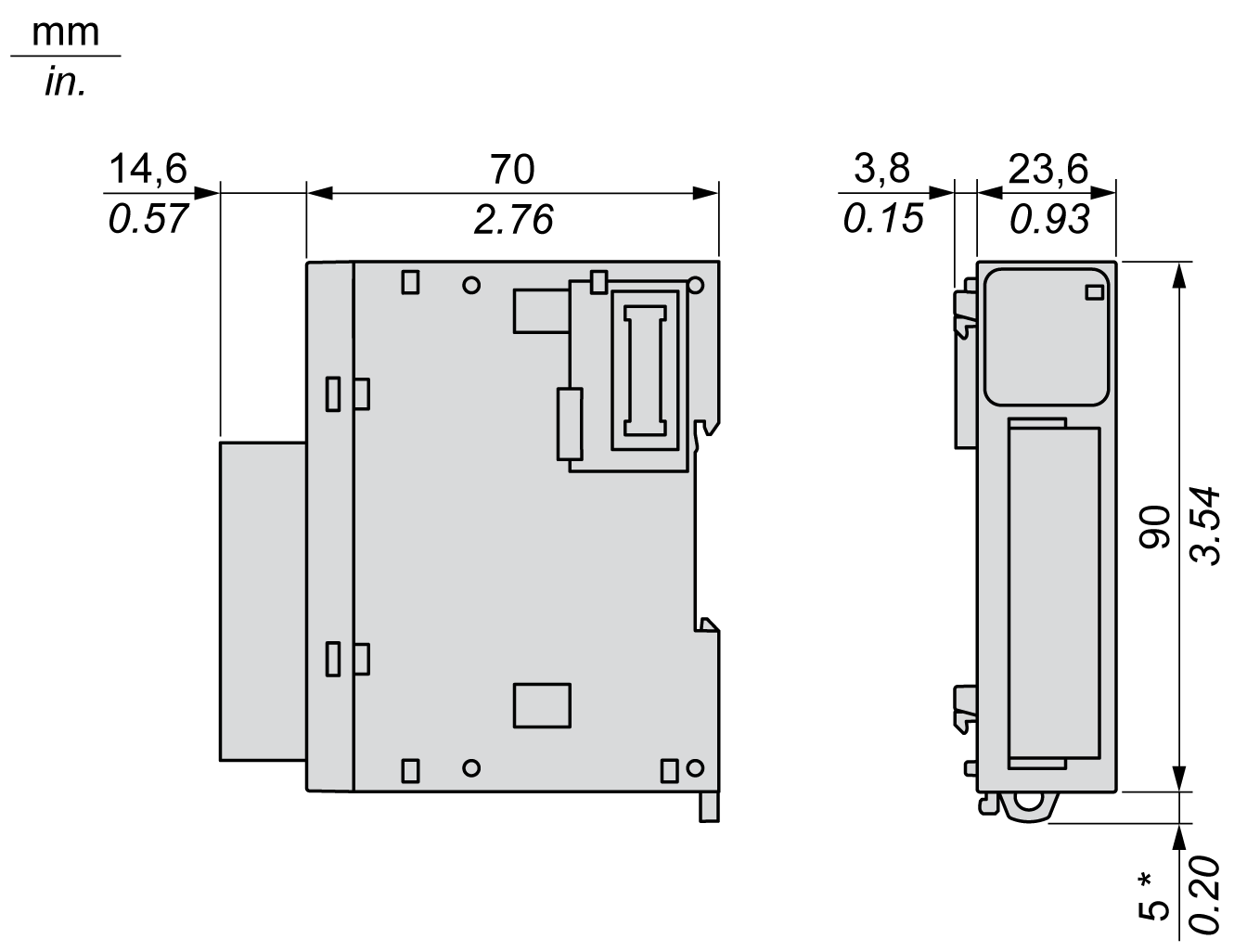

Le seguenti figure mostrano le dimensioni esterne dei moduli di espansione TM3AQ4 / TM3AQ4G:
NOTA: * 8,5 mm (0.33 in) con il gancio estratto.
|
Caratteristiche |
Valore |
|---|---|
|
Tensione di alimentazione nominale |
24 Vdc |
|
Intervallo alimentazione |
20,4 - 28,8 Vdc |
|
Durata di vita del connettore per numero di inserimenti/rimozioni |
100 volte minimo |
|
Assorbimento di corrente su bus interno 5 Vdc |
40 mA (senza carico) 60 mA (pieno carico) |
|
Assorbimento di corrente su bus interno 24 Vdc |
0 mA |
|
Assorbimento di corrente su alimentazione 24 Vdc esterna |
50 mA (senza carico) 125 mA (pieno carico) |
La seguente tabella descrive le caratteristiche delle uscite dei moduli di espansione TM3AQ4 / TM3AQ4G:
|
Caratteristiche |
Valore |
||
|---|---|---|---|
|
Uscita di tensione |
Uscita di corrente |
||
|
Tipo di segnale configurabile tramite software |
Uscita di tensione |
Uscita di corrente |
|
|
Campo d'uscita |
0 - 10 Vdc –10 - +10 Vdc |
0 - 20 mA 4 - 20 mA |
|
|
Impedenza del carico |
1 kΩ min |
300 Ω max |
|
|
Tipo di carico applicazione |
Carico resistivo |
||
|
Tempo di stabilizzazione |
1 ms |
||
|
Precisione max a temperatura ambientale 25 °C (77 °F) |
±0,2 % di fondo scala |
||
|
Scostamento di temperatura |
±0,01 % di fondo scala |
||
|
Ripetibilità dopo tempo di stabilizzazione |
±0,4 % di fondo scala |
||
|
Non linearità |
±0,2 % di fondo scala |
||
|
Ondulazione uscita |
20 mV max |
||
|
Overshoot |
0 % |
||
|
Deviazione max. uscita |
±1,0 % di fondo scala |
||
|
Risoluzione |
12 bit o 11 bit + segno (4096 punti) |
||
|
Valore ingresso di LSB |
2,44 mV (campo 0 - 10 Vdc) 4,88 mV (campo –10 - +10 Vdc) |
4,88 µA (campo 0 - 20 mA) 3,91 µA (campo 4 - 20 mA) |
|
|
Tipo di dati nel programma applicativo |
0 - 4095 (campo 0 - 10 Vdc) –2048 - +2047 (campo –10 - +10 Vdc) |
0 - 4095 |
|
|
Scalabile da –32768 a 32767 |
|||
|
Rilevamento dati ingresso fuori intervallo |
Sì |
||
|
Resistenza ai rumori |
Deviazione temporanea max. durante i disturbi |
±4 % max quando il disturbo EMC interessa il cablaggio di alimentazione e di I/O |
|
|
Cavo |
Cavo a coppia intrecciata schermato |
||
|
Diafonia |
1 LSB max |
||
|
Isolamento |
Tra l'alimentazione esterna e gli ingressi |
1500 Vac |
|
|
Tra gli ingressi e i circuiti logici interni |
500 Vac |
||
|
Protezione uscite |
Protezione da cortocircuito |
Protezione da circuito aperto |
|
|
Comportamento quando l'alimentazione esterna è disinserita |
Il bit di stato di errore dell'alimentazione esterna nel controller è attivato. |
||
