Il TM3BCEIP è dotato di due porte Ethernet commutate isolate:
oCN1
oCN2
Questa tabella descrive le caratteristiche Ethernet:
|
Caratteristiche |
Descrizione |
|---|---|
|
Funzione |
Modbus TCP, EtherNet/IP |
|
Tipo di connettore |
|
|
Autonegoziazione |
Da 10 Mbps half duplex a 100 Mbps full duplex |
|
Tipo di cavo |
Schermato |
|
Rilevamento automatico cavo incrociato |
Sì |
|
Topologia |
Tipo ad anello |
Questa figura mostra l'assegnazione pin del connettore RJ45 Ethernet:
Questa tabella descrive i pin del connettore RJ45 Ethernet:
|
N° pin |
Segnale |
|---|---|
|
1 |
TD+ |
|
2 |
TD- |
|
3 |
RD+ |
|
4 |
- |
|
5 |
- |
|
6 |
RD- |
|
7 |
- |
|
8 |
- |
NOTA: il Accoppiatore bus TM3 Ethernet supporta la funzione cavo MDI/MDIX a crossover automatico. Non è necessario utilizzare cavi speciali crossover Ethernet per collegare i dispositivi direttamente a questa porta (collegamenti senza hub o switch Ethernet).
NOTA: la disconnessione del cavo Ethernet viene verificata ogni secondo. In caso di scollegamento di breve durata (< 1 secondo), lo stato della rete può non rilevare lo scollegamento avvenuto.

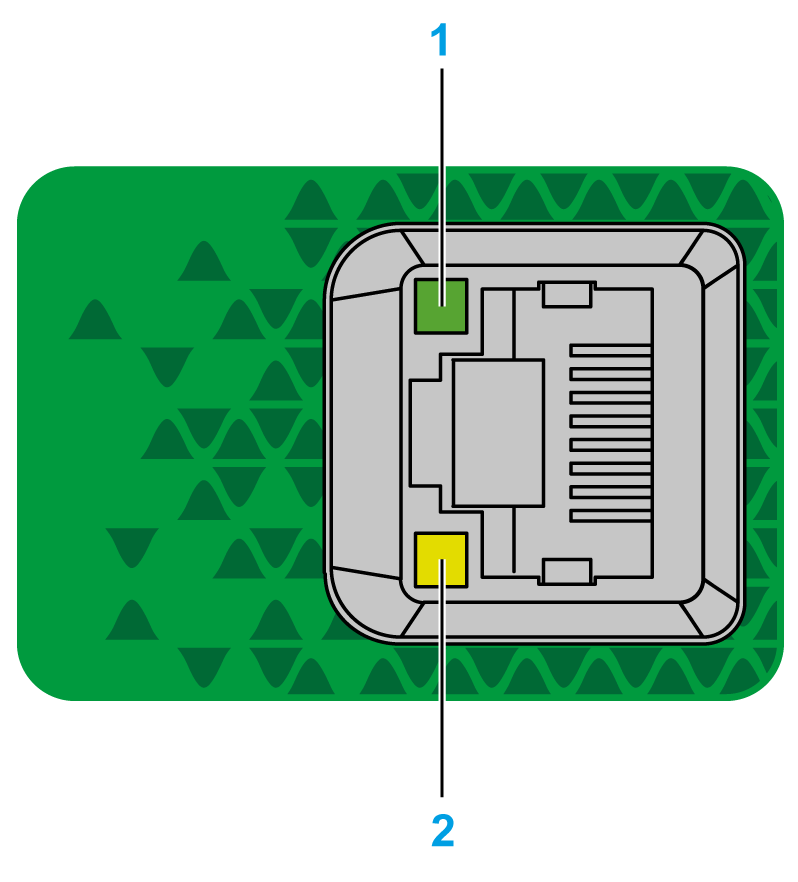

Questa figura mostra il LED di stato dei connettori RJ45:
Questa tabella descrive i LED di stato Ethernet:
|
Etichetta |
Descrizione |
LED |
||
|---|---|---|---|---|
|
Colore |
Stato |
Descrizione |
||
|
1 |
Attività Ethernet |
Verde |
Off |
Nessuna attività |
|
Lampeggiante |
Trasmissione o ricezione dati |
|||
|
2 |
Collegamento Ethernet |
Verde/Arancione |
Off |
Assenza di collegamento |
|
Arancione acceso |
Collegamento a 10 Mbit/s |
|||
|
Verde acceso |
Collegamento a 100 Mbit/s |
|||
